Резьбовая шпилька ГОСТ 22042 является незаменимым элементом в машиностроительной отрасли, строительстве и многих других производственных сферах. Эта металлическая деталь выполнена в виде стержня с резьбой на обеих сторонах, предназначенная для скрепления конструктивных элементов через отверстия. Такая конструкция позволяет создать прочные и долговечные соединения.

Основные характеристики резьбовой шпильки ГОСТ 22042-76

Шпильки изготавливаются из различных видов стали, среди которых особенно выделяются углеродистые сорта — например, 10, 20, 35, 45, а также легированные стали типа 35Х и 40Х и другие. Для повышения антикоррозийных свойств на черные стальные могут быть нанесены различные защитные покрытия (цинк, цинк-ламель и пр.), тогда как нержавеющая сталь уже обладает устойчивостью к агрессивным условиям эксплуатации. Эти материалы обеспечивают высокую механическую стойкость и долгий срок службы.

Благодаря своей конструкции, шпильки широко применяются для установки фланцевых соединений, фиксации узлов машин и механизмов, а также в строительной сфере. Они создают надежное соединение, способное выдерживать значительные механические нагрузки.

Преимущества шпилек ГОСТ 22042

Согласно стандарту ГОСТ 22042, производство шпилек проходит многоступенчатый контроль качества, гарантирующий соответствие высоким требованиям. Вот ключевые преимущества этой продукции:

Диапазон диаметров резьбы от М2 до М48;
Длина изделий варьируется от 30 см до 1 м;
Высокая прочность и долговечность создаваемых соединений;
Устойчивость к коррозии и другим неблагоприятным факторам окружающей среды благодаря специальному покрытию;
Возможность повторного использования без ухудшения эксплуатационных качеств.

Где приобрести шпильки ГОСТ 22042?

Чтобы обеспечить надежность крепежа, стоит выбирать продукцию проверенных поставщиков, таких как компания «Трайв», предлагающих широкий ассортимент шпилек ГОСТ 22042 различных размеров и материалов. Весь товар сертифицирован и предназначен для длительного срока службы. Вы можете заказать партию любого объема с доставкой по всей России и странам СНГ. Специалисты компании помогут выбрать наиболее подходящий вариант шпилек для ваших конкретных потребностей. Цена будет зависеть от типа материала, размера и количества заказанных единиц.

Таким образом, резьбовые шпильки ГОСТ 22042-76 представляют собой универсальный и надежный крепежный элемент, активно применимый в различных промышленных областях.

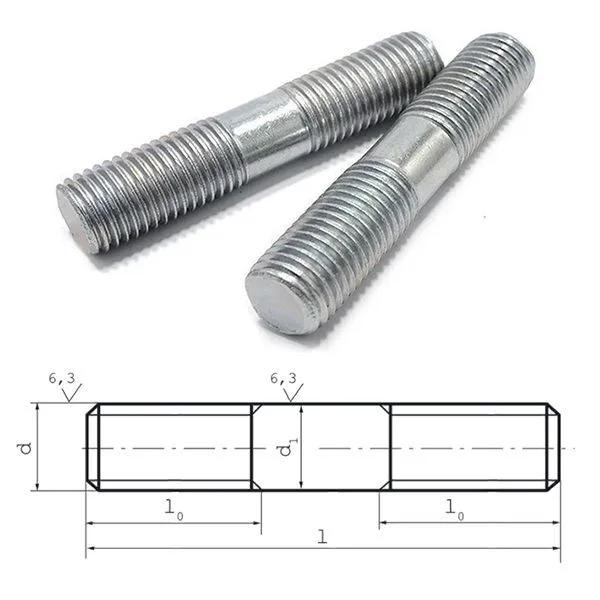

Конструкция шпилек ГОСТ 22042-76

Исполнение 1

Фото Шпилька ГОСТ 22042-76 Исполнение 1

Исполнение 2

Фото Шпилька ГОСТ 22042-76 Исполнение 2

d₂ приблизительно равен среднему диаметру резьбы

Размеры шпилек ГОСТ 22042

Номинальный диаметр резьбы d	2	2,5	3	4	5	6	8	10	12	(14)
Шаг Р: крупный	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2
мелкий	-	-	-	-	-	-	1	1,25	1,5
Диаметр стержня d₁	2	2,5	3	4	5	6	8	10	12	14

Номинальный диаметр резьбы d

2,5

(14)

Шаг Р:

крупный

0,4

0,45

0,5

0,7

0,8

1,25

1,5

1,75

мелкий

1,25

1,5

Диаметр стержня d₁

2,5

Номинальный диаметр резьбы d	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг P: крупный	2	2,5	3	3,5	4	4,5	5
мелкий	1,5	2	3
Диаметр стержня d₁	16	18	20	22	24	27	30	36	42	48

Номинальный диаметр резьбы d

(18)

(22)

(27)

Шаг P:

крупный

2,5

3,5

4,5

мелкий

1,5

Диаметр стержня d₁

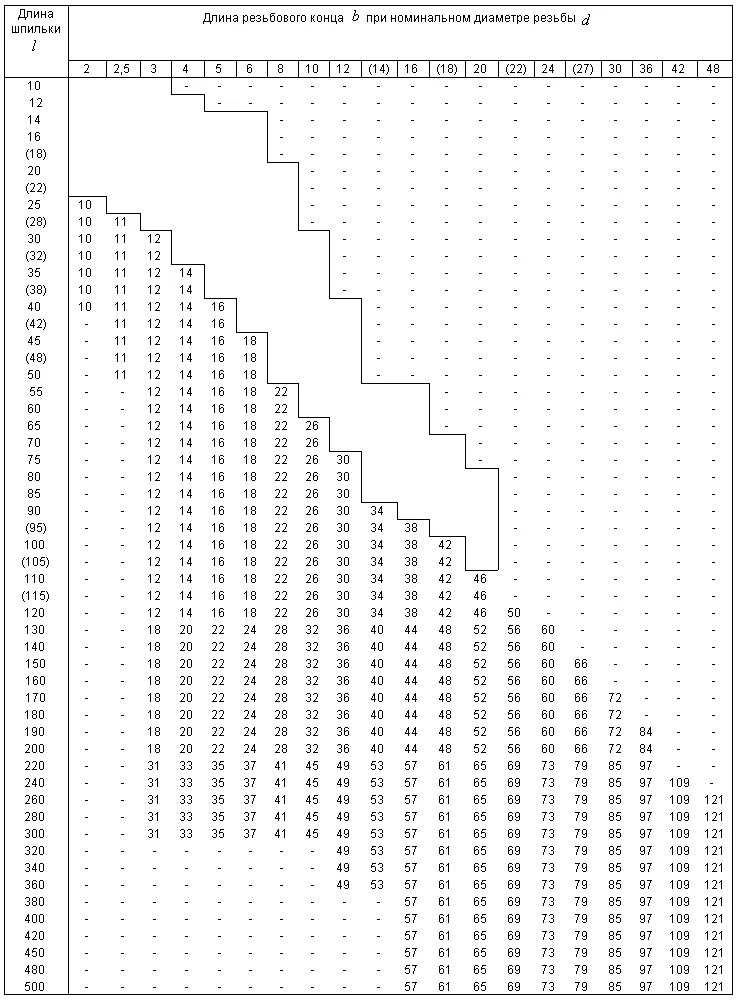

Фото Таблица размеров Шпилька ГОСТ 22042-76

Примечания к таблицам размеров шпилек ГОСТ 22042-76:

Размеры, заключенные в скобки, применять не рекомендуется.
Между ступенчатыми линиями резьба на шпильках выполняется по всей длине; по заказу потребителя допускается резьба по всей длине для всех шпилек.

Теоретическая масса шпилек ГОСТ 22042-76 исполнения 1

Длина шпильки l,мм	Теоретическая масса 1000 шт. стальных шпилек исполнения 1, кг, с крупным шагом резьбы при номинальном диаметре резьбы d,мм
Длина шпильки l,мм	2	2,5	3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
10	0,187	0,301	0,441	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
12	0,224	0,361	0,529	0,930	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
14	0,261	0,421	0,618	1,085	1,732	2,471	-	-	-	-	-	-	-	-	-	-	-	-	-	-
16	0,299	0,481	0,706	1,240	1,980	2,823	-	-	-	-	-	-	-	-	-	-	-	-	-	-
(18)	0,336	0,541	0,794	1,395	2,227	3,176	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	0,373	0,601	0,882	1,550	2,475	3,529	6,371	-	-	-	-	-	-	-	-	-	-	-	-	-
(22)	0,411	0,661	0,971	1,706	2,722	3,882	7,008	-	-	-	-	-	-	-	-	-	-	-	-	-
25	0,497	0,751	1,103	1,938	3,094	4,412	7,964	-	-	-	-	-	-	-	-	-	-	-	-	-
(28)	0,571	0,892	1,235	2,171	3,465	4,941	8,919	-	-	-	-	-	-	-	-	-	-	-	-	-
30	0,620	0,969	1,392	2,326	3,712	5,294	9,556	15,07	-	-	-	-	-	-	-	-	-	-	-	-
(32)	0,669	1,047	1,503	2,481	3,960	5,647	10,190	16,07	-	-	-	-	-	-	-	-	-	-	-	-
35	0,743	1,162	1,669	2,861	4,331	6,176	11,150	17,58	-	-	-	-	-	-	-	-	-	-	-	-
(38)	0,817	1,278	1,836	3,157	4,702	6,706	12,100	19,09	-	-	-	-	-	-	-	-	-	-	-	-
40	0,866	1,355	1,947	3,354	5,193	7,059	12,740	20,09	29,10	-	-	-	-	-	-	-	-	-	-	-
(42)	-	1,432	2,058	3,552	5,501	7,412	13,380	21,10	30,56	-	-	-	-	-	-	-	-	-	-	-
45	-	1,547	2,224	3,848	5,963	8,350	14,330	22,60	32,74	-	-	-	-	-	-	-	-	-	-	-
(48)	-	1,663	2,390	4,143	6,426	9,016	15,290	24,11	34,92	-	-	-	-	-	-	-	-	-	-	-
50	-	1,740	2,501	4,341	6,734	9,460	15,930	25,11	36,38	-	-	-	-	-	-	-	-	-	-	-
55	-	-	2,779	4,834	7,505	10,570	18,360	27,63	40,01	54,70	73,28	-	-	-	-	-	-	-	-	-
60	-	-	3,056	5,327	8,275	11,680	20,320	30,14	43,65	59,67	79,95	-	-	-	-	-	-	-	-	-
65	-	-	3,334	5,821	9,046	12,790	22,300	34,13	47,29	64,65	86,61	-	-	-	-	-	-	-	-	-
70	-	-	3,611	6,314	9,817	13,900	24,270	37,22	50,93	69,62	93,27	115,7	-	-	-	-	-	-	-	-
75	-	-	3,889	6,807	10,590	15,010	26,250	40,30	56,97	74,59	99,93	124,0	-	-	-	-	-	-	-	-
80	-	-	4,166	7,300	11,360	16,120	28,220	43,38	61,41	79,56	106,60	132,3	166,6	-	-	-	-	-	-	-
85	-	-	4,443	7,793	12,130	17,230	30,190	46,46	65,85	84,54	113,30	140,5	177,0	-	-	-	-	-	-	-
90	-	-	4,721	8,287	12,900	18,340	32,170	49,55	70,28	94,21	119,90	148,8	187,4	-	-	-	-	-	-	-
(95)	-	-	4,998	8,780	13,670	19,450	34,140	52,63	74,72	100,20	131,20	157,1	197,8	-	-	-	-	-	-	-
100	-	-	5,276	9,273	14,44	20,56	36,11	55,71	79,16	106,3	139,1	170,8	208,2	-	-	-	-	-	-	-
(105)	-	-	5,553	9,766	15,21	21,67	38,08	58,79	83,60	112,3	147,0	180,8	218,6	-	-	-	-	-	-	-
110	-	-	5,831	10,260	15,98	22,78	40,06	61,88	88,04	118,4	154,9	190,8	235,9	-	-	-	-	-	-	-
(115)	-	-	6,108	10,750	16,75	23,89	42,03	64,96	92,48	124,4	162,8	200,8	248,2	-	-	-	-	-	-	-
120	-	-	6,386	11,250	17,52	25,00	44,00	68,04	96,92	130,5	170,7	210,8	260,6	315,6	-	-	-	-	-	-
130	-	-	6,940	12,230	19,06	27,22	47,95	74,21	105,80	142,5	186,5	230,8	285,2	345,5	401,9	-	-	-	-	-
140	-	-	7,495	13,220	20,61	29,44	51,89	80,37	114,70	154,6	202,3	250,7	309,9	375,3	437,4	-	-	-	-	-
150	-	-	8,050	14,210	22,15	31,65	55,84	86,54	123,50	166,7	218,1	270,7	334,6	405,2	472,9	599,1	-	-	-	-
160	-	-	8,469	14,940	23,32	33,33	58,87	91,33	130,50	176,2	230,9	286,6	354,6	429,9	501,8	636,6	-	-	-	-
170	-	-	9,024	15,920	24,86	35,55	62,82	97,50	139,40	188,3	246,7	306,5	379,3	459,8	537,3	681,5	826,8	-	-	-
180	-	-	9,578	16,910	26,41	37,77	66,77	103,70	148,30	200,4	262,5	326,5	403,9	489,6	572,8	726,5	882,3	-	-	-
190	-	-	10,130	17,900	27,95	39,99	70,71	109,80	157,10	212,5	278,2	346,5	428,6	519,4	608,3	771,4	937,8	1331	-	-
200	-	-	10,690	18,880	29,49	42,21	74,66	116,00	166,00	224,6	294,0	366,5	453,3	549,3	643,8	816,3	993,3	1411	-	-
220	-	-	11,800	20,860	32,57	46,65	82,55	128,30	183,80	248,7	325,6	406,4	502,6	609,0	714,9	906,2	1104,0	1571	-	-
240	-	-	12,910	22,830	35,65	51,08	90,44	140,60	201,50	272,9	357,2	446,4	551,9	668,6	785,9	996,1	1215,0	1731	2330	-
260	-	-	14,020	24,800	38,74	55,52	98,33	152,90	219,30	297,1	388,7	486,3	601,2	728,3	856,9	1086,0	1326,0	1891	2547	3292
280	-	-	15,130	26,780	41,82	59,96	106,20	165,30	237,00	321,2	420,3	526,3	650,6	788,0	927,9	1176,0	1437,0	2050	2765	3576
300	-	-	16,240	28,750	44,90	64,40	114,10	177,60	254,80	345,4	451,8	566,2	699,9	847,7	999,0	1266,0	1548,0	2210	2982	3860
320	-	-	-	-	-	-	-	-	272,60	369,6	483,4	606,2	749,3	907,4	1070,0	1356,0	1659,0	2370	3200	4144
340	-	-	-	-	-	-	-	-	290,30	393,7	515,0	646,1	798,5	967,0	1141,0	1445,0	1770,0	2529	3417	4428
360	-	-	-	-	-	-	-	-	308,10	417,9	546,6	686,1	847,8	1027,0	1212,0	1535,0	1881,0	2689	3635	4713
380	-	-	-	-	-	-	-	-	-	-	578,1	726,0	897,2	1086,0	1283,0	1625,0	1992,0	2849	3852	4997
400	-	-	-	-	-	-	-	-	-	-	609,7	766,0	946,5	1146,0	1354,0	1715,0	2103,0	3009	4070	5281
420	-	-	-	-	-	-	-	-	-	-	641,3	805,9	995,8	1206,0	1425,0	1805,0	2214,0	3169	4287	5565
450	-	-	-	-	-	-	-	-	-	-	688,6	865,9	1070,0	1295,0	1532,0	1940,0	2380,0	3409	4613	5991
480	-	-	-	-	-	-	-	-	-	-	736,0	925,8	1144,0	1385,0	1638,0	2075,0	2547,0	3649	4939	6417
500	-	-	-	-	-	-	-	-	-	-	767,5	965,7	1193,0	1444,0	1709,0	2165,0	2658,0	3808	5157	6701

Примечание: Для определения массы шпилек, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,970 - для бронзы; 1,080 - для латуни.
