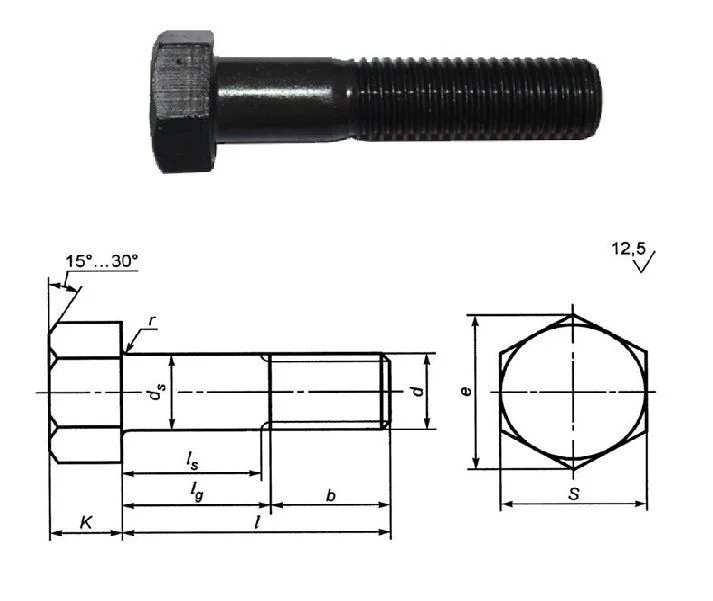

ГОСТ 52644-2006 Болт высокопрочный с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Аналог: DIN 6914, ISO 7412
| d | ds | P | K | S | е | r | b | |
|---|---|---|---|---|---|---|---|---|
| l≤150 | l>150 | |||||||
| М16 | 16 | 2 | 12 | 27 | 29,9 | 1,2 | 38 | 44 |
| М18 | 18 | 2,5 | 13 | 30 | 33,3 | 1,2 | 42 | 48 |
| М20 | 20 | 2,5 | 14 | 34 | 35 | 1,6 | 46 | 52 |
| М22 | 22 | 2,5 | 15 | 36 | 39,6 | 1,6 | 50 | 56 |
| М24 | 24 | 3 | 17 | 41 | 45,2 | 1,6 | 54 | 60 |
| М27 | 27 | 3 | 19 | 46 | 50,9 | 1,6 | 60 | 66 |
| М30 | 30 | 3,5 | 19 | 50 | 50,9 | 2 | 66 | 72 |
| М36 | 36 | 4 | 23 | 60 | 60,8 | 2 | 78 | 84 |
| М42 | 42 | 4,5 | 26 | 65 | 72,1 | 2 | 90 | 96 |
| М48 | 48 | 5 | 30 | 75 | 83,4 | 2 | 102 | 102 |
Обозначения:
d - номинальный диаметр резьбы
ds- диаметр стержня
P - шаг резьбы
K - высота головки
S - размер под ключ
e - диаметр описанной окружности, не менее
r - радиус под головкой
b - длина резьбы
l - длина стержня
