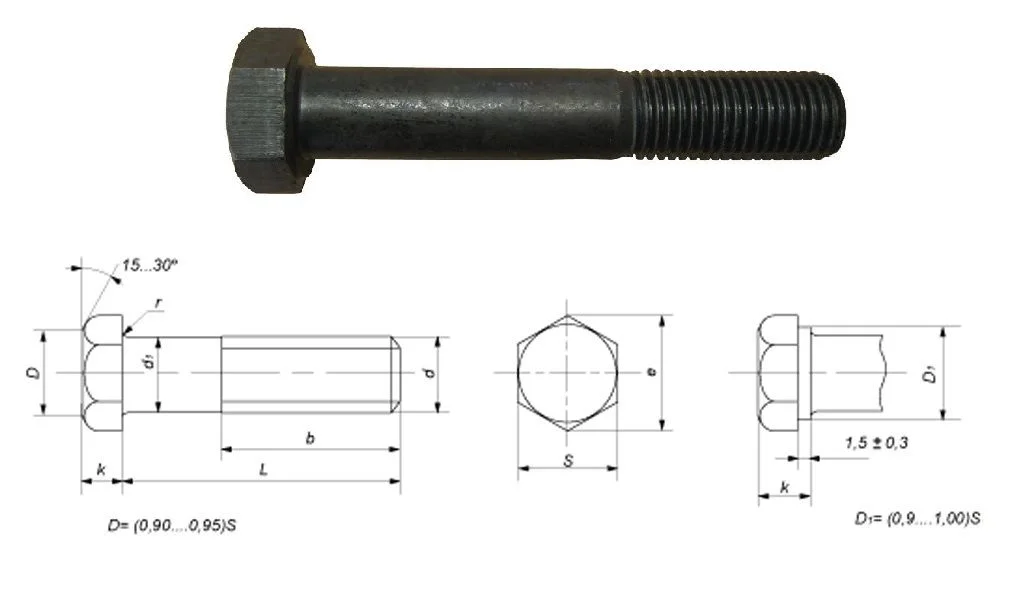

ГОСТ 22353-77 Болт с шестигранной головкой с увеличенным размером под ключ для высоконагруженных резьбовых соединений (HV), диаметр от М12 до М36. Аналог: DIN 6914, ISO 7412
| d | d1 | P | K | S | е | r | b | |
|---|---|---|---|---|---|---|---|---|
| l≤150 | l>150 | |||||||
| М16 | 16 | 2 | 12 | 27 | 23,9 | от 1,5 до 2 | 38 | 44 |
| М18 | 18 | 2,5 | 13 | 30 | 26,2 | 42 | 48 | |
| М20 | 20 | 2,5 | 14 | 32 | 29,6 | 46 | 52 | |
| М22 | 22 | 2,5 | 15 | 36 | 33 | от 2 до 2,5 | 50 | 56 |
| М24 | 24 | 3 | 17 | 41 | 35 | 54 | 60 | |
| М27 | 27 | 3 | 19 | 46 | 39,6 | 60 | 66 | |
| М30 | 30 | 3,5 | 19 | 46 | 45,2 | от 3 до 4 | 66 | 72 |
| М36 | 36 | 4 | 23 | 55 | 55,4 | 78 | 84 | |
| М42 | 42 | 4,5 | 26 | 65 | 66,4 | 90 | 96 | |
| М48 | 48 | 5 | 30 | 75 | 76,9 | от 4 до 5 | 102 | 108 |
Обозначения:
d - номинальный диаметр резьбы
d1- диаметр стержня
P - шаг резьбы
D - диаметр головки
K - высота головки
S - размер под ключ
e - диаметр описанной окружности, не менее
r - радиус под головкой
b - длина резьбы
l - длина стержня
