DIN 983 Кольцо стопорное пружинное наружное с лапками для вала. Материалы: Сталь пружинная, Сталь с покрытием: оксидирование, фосфатирование.
DIN 983 Кольцо стопорное
Стандарт DIN 983
Описание: DIN 983 Кольцо стопорное пружинное наружное с лапками для вала.
Материалы:
- Сталь пружинная
- Сталь с покрытием: оксидирование, фосфатирование

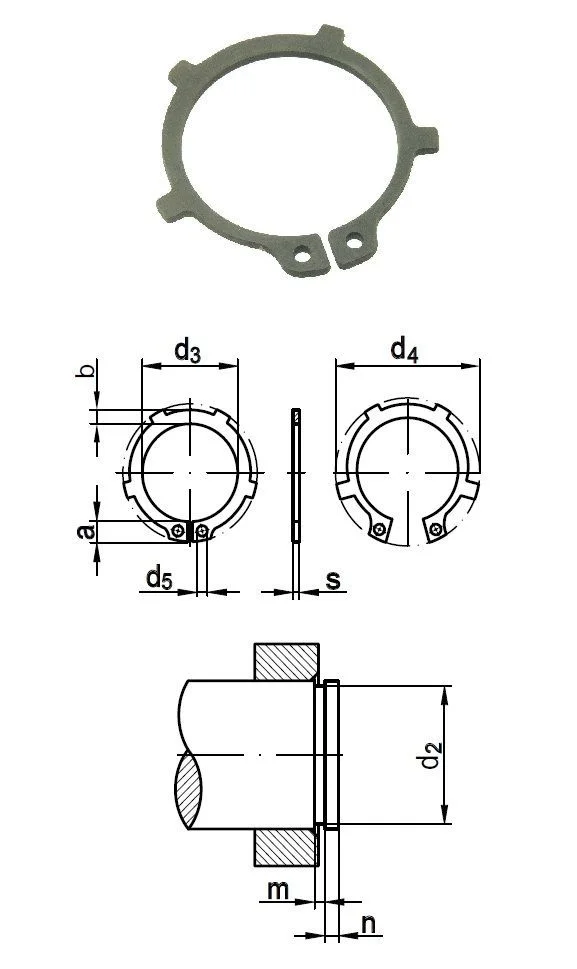

Размеры пружинных стопорных наружных колец для валов DIN 983 в мм
| d3 | а макс. | b | d5 мин. | s |
|---|---|---|---|---|
| 15.7 | 3.6 | 2.4 | 1.7 | 1.0 |
| 16.5 | 3.7 | 2.5 | 2.0 | 1.2 |
| 18.5 | 3.8 | 2.6 | 2.0 | 1.2 |
| 20.5 | 4.0 | 2.8 | 2.0 | 1.2 |
| 23.2 | 4.3 | 3.0 | 2.0 | 1.2 |
| 24.2 | 4.4 | 3.1 | 2.0 | 1.2 |
| 27.9 | 4.7 | 3.4 | 2.0 | 1.5 |
| 29.6 | 5.0 | 3.6 | 2.5 | 1.5 |
| 32.2 | 5.2 | 3.8 | 2.5 | 1.5 |
| 36.5 | 7.2 | 4.2 | 2.5 | 1.75 |
| 41.5 | 7.2 | 4.6 | 2.5 | 1.75 |
| 45.8 | 8.2 | 5.0 | 2.5 | 2.0 |
| 50.8 | 8.2 | 5.4 | 2.5 | 2.0 |
| 60.8 | 10.2 | 6.2 | 3.0 | 2.5 |
