DIN 979 Гайка корончатая низкая шестигранная, до М10 - прорезная, под шплинт
Стандарт DIN 979 соответствует ISO 7038
Описание: DIN 979 Гайка корончатая низкая шестигранная, до М10 - прорезная, под шплинт, с крупным и мелким шагом резьбы.
Материалы:
- Сталь: 04, 05 (класс прочности для низких гаек), 14Н
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А1, А2, А3, А4, А5
- Цветные металлы, сплавы: латунь.

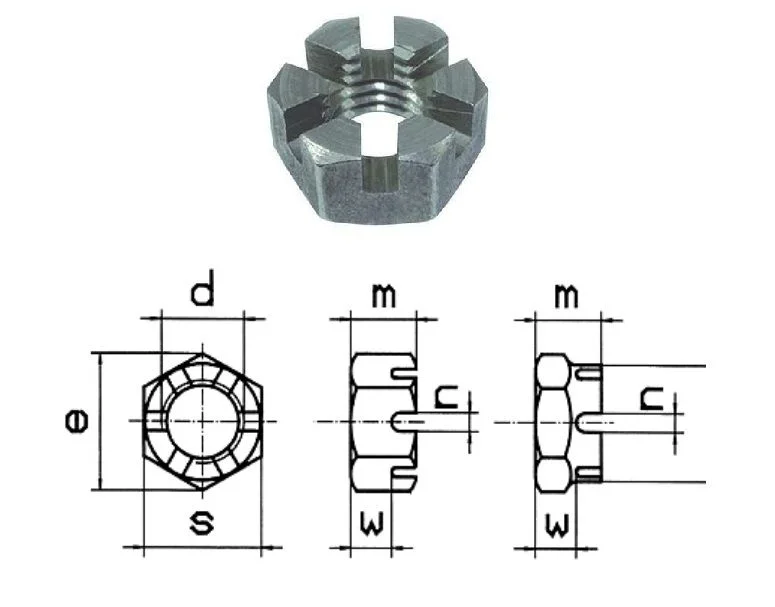

Размеры шестигранных низких корончатых гаек DIN 979 в мм:
| d крупная резьба | d мелкая резьба | e | m | s | w | |
|---|---|---|---|---|---|---|
| М8 | 14.38 | 6.5 | 13 | 3.2 | ||
| М10 | М10х1 | 18.90 | 8 | 17 | 3.7 | |
| М12 | М12х1.5 | 21.10 | 10 | 19 | 4.7 | |
| М14 | М14х1.5 | 24.49 | 11 | 22 | 5.7 | |
| М16 | М16х1.5 | 26.75 | 13 | 24 | 6.64 | |
| М18 | М18х2 | М18х1.5 | 29.56 | 15 | 27 | 8.64 |
| М20 | М20х2 | М20х1.5 | 32.95 | 16 | 30 | 9.64 |
| М22 | М22х2 | М22х1.5 | 37.29 | 18 | 34 | 9.64 |
| М24 | М24х2 | М24х1.5 | 39.55 | 19 | 36 | 10.57 |
| М27 | М27х2 | М27х1.5 | 45.20 | 22 | 41 | 13.50 |
| М30 | М30х2 | М30х1.5 | 50.85 | 24 | 46 | 14.57 |
| М33 | М33х2 | М33х1.5 | 55.37 | 26 | 50 | 16.57 |
| М36 | М36х3 | М36х1.5 | 60.79 | 29 | 55 | 19.48 |
| М39 | М39х3 | М39х1.5 | 66.44 | 31 | 60 | 21.48 |
| М42 | М42х3 | М42х1.5 | 71.30 | 33 | 65 | 21.48 |
| М45 | М45х1.5 | 76.95 | 34 | 70 | 22.02 | |
| М48 | М48х3 | М48х1.5 | 82.60 | 36 | 75 | 23.48 |
| М52 | М52х3 | М52х1.5 М52х2 | 88.25 | 38 | 80 | 25.48 |
