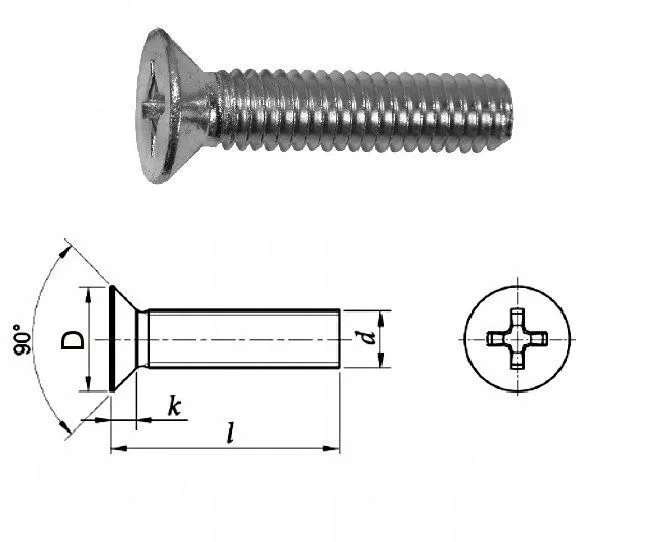

    DIN 965

    Винт с потайной головой и шлицем PH Philips или PZ Pozidrive под соответствующие отвертки или звездообразным шлицем TORX DIN 965 (немецкий стандарт). Также эти винты называют винт потай, винт потайной, винт с крестообразным шлицем, винт с комбинированным шлицем, винт с потаем. Аналог: ГОСТ 17475, ISO 7046. Винт с потайной головой и шлицем PH Philips или PZ Pozidrive под соответствующие отвертки или звездообразным шлицем TORX DIN 965 (немецкий стандарт). Также эти винты называют винт потай, винт потайной, винт с крестообразным шлицем, винт с комбинированным шлицем, винт с потаем. Устанавливается винт DIN 965 с помощью комбинированной или крестовой отвертки. Данный винт с потайной головкой изготавливается классом прочности 4.8 и 5,8. В связи с этим носит название декоративного винта, так как часто используется в мебельном производстве. Винт c полной резьбой.

    Применение

    Потайные винты выполненные из латунного сплава или нержавеющей аустенитной стали применяются при монтаже в приборах и станках это связано с непроводящими ток и немагнитными свойствами самого материала исполнения винтов. Также потай винты UJCN 17475 применяются для крепления в различные металлы и твердые пластмассы, а также для соединения разнообразных элементов - в сфере приборостроения, станкостроения и строительства, а также для соединения деталей в приборах. Винт мебельный используется в строительстве и в монтаже. Также винт с потай головкой и комбинированным шлицем применяется в мебельном производстве, при сборке различной мебели – столов, кухонь, мягкой мебели, шкафов. Винт имеет соответствие российскому стандарту ГОСТ 17475 и международному стандарту ISO 7046.

    Установка потайного винта происходит в предварительно высверленное отверстие и нарезанную под соответствующий диаметр резьбу - при применении в металлическую или пластиковую конструкцию. Потайные винты TORX PZ PH применяются совместно с гайками (такими как DIN 934, DIN 555, гайка низкая DIN 439, контргайка DIN 936) и шайбами (плоская DIN 125, кузовная увеличенная DIN 9021, гроверная пружинная DIN 127).

    Потайные винты со шлицем TORX используются в автомобилях и велосипедах, тормозных системах и банкоматах, в сборных металлических конструкциях, например в компьютерах. В связи с этим, винты со шлицем TORX можно считать секретными винтами со шлицем в виде шестилучевой звезды. Потайные винты со шлицем TORX обладают повышенным крутящим моментом по сравнению с прямым или крестообразным шлицем.

    Главное применение винта с потай головкой - строительство, автомобильная промышленность, мебельное производство, приборостроение, для работы с листовым металлом и профилями из жести.

    Производство

    Потайные мебельные винты производятся из углеродистой стали класса прочности 4,8 и 5,8. Стальные винты выполняются с различными покрытиями, такими как гальваническое белое и желтое цинкование (желтопассивированные), никелированное покрытие, хромирование, или чернопассивированные (покрытые черной краской), а также покрытие, выполненное утоолщенным слоем. Также, часто используются оксидированные винты кл. пр. 4.8 без покрытия – черные.

    Винты ГОСТ 17475 производятся из нержавеющей стали А2 AISI 304, AISI 305 и из кислотостойкой стали А4 AISI 316 - их используют при сварке, винты проходят термическую обработку, не подвержены коррозии, не токсичны, не проводят ток и не магнитят. Винты ГОСТ 17475 A2 выполнены в соответствии с отечественным стандартом стали 12Х18Н9Т, а винты из стали А4 соответствуют российскому стандарту стали 10Х17Н13М2Т.

    Винты 965 изготавливаются также из полиамида РА 6,6 (пластик) в основном белого цвета. Полиамидные винты Вы всегда найдете в наличии в компании «Трайв-Комплект». Полиамидные винты не подвержены коррозии и обладают низкой воспламеняемостью.

    Винты потайные со шлицем крест и TORX изготавливаются из латуни. Латунные винты DIN 965 выполняются без дополнительного покрытия, так и с никелированным и хромированным покрытием. Латунные винты обладают антикоррозийными свойствами, в связи с чем часто используются в сельскохозяйственной области, промышленной и морской сфере. Если Вам требуются немагнитные свойства или чтобы крепеж не проводил ток – латунные винты отлично подойдут для этих целей.

    Потайные мебельные винты могут проходить с метрической и с дюймовой резьбой (американского и британского типа).

    Стандартные диаметры для метрической резьбы – М2 / М 2,5 / М3 / М4 / М5 / М6 / М8 / М10 / М12.

    Данные винты также проходят с дюймовой резьбой: американский тип крупный шаг UNC, мелкий шаг UNF; британский тип крупный шаг BSW, мелкий шаг BSF. Самые распространенные и часто используемые диаметры дюймового винта - №1 / №2 / №3 / № 4 / №5 / №6 / №8 / №10 – 3/16’’/ №12 / ¼’’ / 5/16’’ / 3/8’’ / 7/16’’ / ½’’ / 9/16’’ / 5/8’’ / ¾’’ / 7/8’’ / 1’’ / 1 1/8’’ / 1 ¼’’/ 1 ½’’ / 1 ¾’’.

    Таблица размеров

    k 1.65 2.2 2.5 3 4
    dk 5.6 7.5 9.2 11 14.5
    n:o 1 2 2 3 4

    L(мм) d
    M3 M4 M5 M6 M8
    6
    8
    10
    12
    16
    20
    25
    30
    35
    40
    50
    60
    70
    80

    Таблица размеров винтов с потайной головкой (потай) DIN 965 (ISO 7046)

    d M1.6 M2 M2.5 M3 M4 M5 М6 М8 М10
    dk
    ISO/DIN
    3 3,8 4,7 5,5/5,6 8,4/7,5 9,3/9,2 11,3/11 15,8/14,5 18,3/18
    k
    ISO/DIN
    1/0,96 1,2 1,5 1,65 2,7/2,2 2,7/2,5 3,3/3 4,65/4 5
    b 15 16 18 19 22 25 28 34 40
    n 0,4 0,5 0,6 0,8 1 1,2 1,6 2 2,5
    m 0 1 1 1 2 2 3 4 4

    Обозначения:

    d - номинальный диаметр резьбы, мм
    dk - диаметр потайной головки, мм
    k - высота головки, мм
    b - длина резьбы винта, мин., мм
    n - ширина шлица головки винта, мм
    m - размер крестообразного шлица Ph или Pz

    Таблица размеров винтов с потайной головкой (потай) DIN 965 „ISR“ (ISO 7046)

    d M1.6 M2 M2.5 M3 M4 M5 М6 М8 М10
    dk
    ISO/DIN
    3 3,8 4,7 5,5/5,6 8,4/7,5 9,3/9,2 11,3/11 15,8/14,5 18,3/18
    k
    ISO/DIN
    1/0,96 1,2 1,5 1,65 2,7/2,2 2,7/2,5 3,3/3 4,65/4 5
    b 15 16 18 19 22 25 28 34 40
    ISR Т5 T6 T8 T10 T20 T25 T30 T40 T50

    Обозначения:

    d - номинальный диаметр резьбы, мм
    dk - диаметр потайной головки, мм
    k - высота головки, мм
    b - длина резьбы винта, мин., мм
    ISR - размер шлица Torx
