Винт с потайной головкой DIN 963 с прямым шлицем и полной резьбой (метрической стандартного шага, нарезанной по всей длине шпильки). Винты DIN 963 используются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров. Аналог: ГОСТ 17475, ISO 2009. Для промышленных и бытовых нужд разработчики конструируют все новые виды металлических крепежных материалов. Одним из таких с полной уверенностью можно считать винт DIN 963.Для выпуска металлических изделий, применяемых в целях скрепления между собой различных металлических и других плоскостей, конструкций и деталей, используют соответствующие материалы.
DIN 963
Для 963 метиза по немецкому стандарту производители закупают стали класса прочности 4,8; 5,8; 8,8; 10,9. При этом метизы проходят дополнительную обработку: при помощи гальванических реакций на них наносится слой цинка, который прекрасно сохраняют детали от коррозии, Все винты этого вида также соответствуют отечественному ГОСТ 17475-80. В свое время изделие было номинировано на присвоение ему международного качественного сертификата ISO 2009.
На российских предприятиях это вид метизов выпускают с неукоснительным соблюдением всех трех стандартов, что особенно важно при использовании винтового крепежа в таких технологических процессах, которые требуют от крепа особенной прочности, надежности и долговечности.
Способ монтажа DIN 963
Металлическое крепежное изделие DIN 963 имеет оригинальную внешнюю геометрическую конфигурацию. Представляет собой металлический стержень с головкой, на которой имеется шлиц. Сама головка представляет форму фаски, при помощи которой деталь при монтаже прячет винт заподлицо. На остальную часть винта нарезана метрическая резьба очень высокого качества. Чтобы скрепить при монтаже две плоскости, их предварительно совмещают и просверливают отверстия с выработкой конуса для идеальной посадки винта в гнездо. Затем его вставляют в отверстие, на другой конец устанавливают гайку и при помощи обычной отвертки и шлица стягивают детали. При этом гайку фиксируют ключом. Это так крепят между сосбой деревянные, пластмассовые и другие плоскости. Для соединения металлических частей нижняя плоскость должна иметь резьбовое отверстие, идентичное шагу резьбы винта. Отверстие должно быть несколько длиннее самого винта. Применяется винт с потайной головкой в машиностроении, строительстве, мебельной отрасли и так далее.
| d | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | М6 | М8 | М10 | М12 | М16 | М20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dk ISO/DIN | 1,9 | 2,3 | 2,6 | 3 | 3,8 | 4,7 | 5,5/5,6 | 7,3/6,5 | 8,4/7,5 | 9,3/9,2 | 11,3/11 | 15,8/14,5 | 18,3/18 | 22 | 29 | 36 |
| k ISO/DIN | 0,6 | 0,72 | 0,84 | 1/0,96 | 1,2 | 1,5 | 1,65 | 2,35/1,93 | 2,7/2,2 | 2,7/2,5 | 3,3/3 | 4,65/4 | 5 | 6 | 8 | 10 |
| b | 1) | 1) | 1) | 15 | 16 | 18 | 19 | 38 | 22 | 25 | 28 | 34 | 40 | 46 | 58 | 70 |
| n | 0,25 | 0,3 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,2 | 1,6 | 2 | 2,5 | 3 | 4 | 5 |

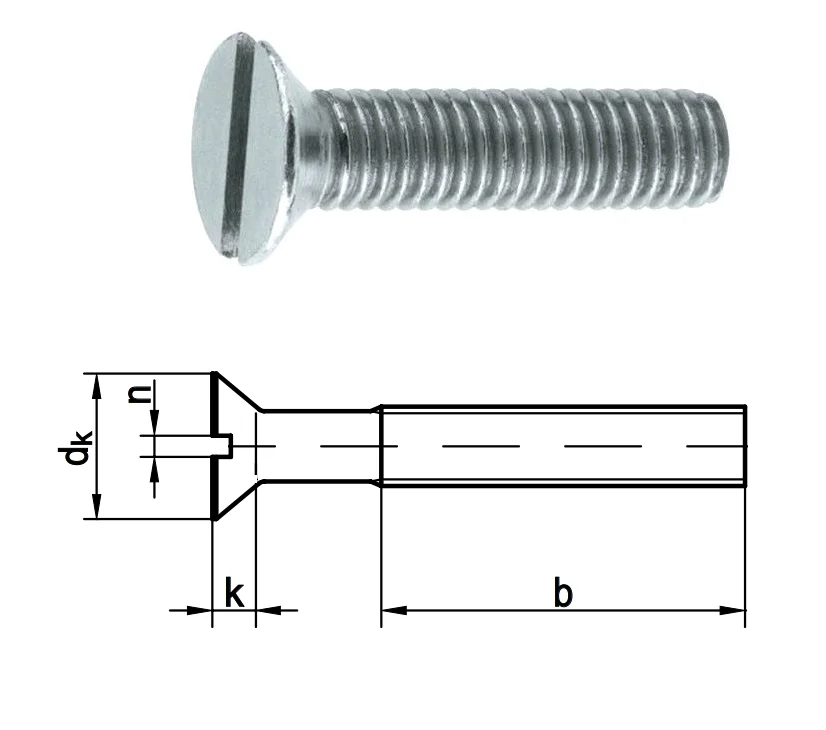

Обозначения:
d - номинальный диаметр резьбы
dk - диаметр потайной головки
k - высота головки
b - длина резьбы винта, мин. 1) - резьба до головки
n - ширина шлица головки винта
