Машиностроительные высокопрочные болты с шестигранной головкой под гаечный ключ DIN 961 с полной резьбой и мелким или супер мелким шагом резьбы. Основная их область применения – это машиностроение, следовательно, и устанавливать в машиностроении необходимо не стандартный крепеж, а высокопрочный – такой как болты DIN 961 из жаропрочной, высокопрочной стали класса 8,8 \ 10,9 или 12,9. Также получили свою популярность болты с мелким шагом с полной резьбой из нержавеющей аустенитной или кислотостойкой стали, латуни и полиамида РА 6,6.
|
|
|
Используются болты с мелкой резьбой для надежного крепления конструкции, где основной - крупный шаг резьбы способен вызвать дополнительный люфт детали. Устанавливаются болты с мелкой резьбой в паре с шестигранными гайками с мелким шагом как стандартного типа DIN 934, так и низкими контргайками с мелким шагом резьбы (DIN 439, 936), а также гайками самостопорящими с мелким шагом (DIN 985, 6923), и в некоторых случаях со стопорными шайбами – стандартной плоской шайбой повышенной твердости 200HV 300HV DIN 125 ISO 7089, либо тарельчатыми шайбами (DIN 6796, 2093), а также гроверными пружинными шайбами (DIN 127, 7980).
Такая разновидность машиностроительного болта с мелким шагом и полной резьбой представляет из себя полнорезьбовой стержень с головой шестигранного типа под рожковый ключ.
Резьба нарезана с учетом следующих параметров - резьба дорезана до головки болта.
Российский аналог DIN 961 – ГОСТ 7798 ГОСТ 7805 ГОСТ 15589
Международный аналог – ISO 8675 ISO 8676
Основные материалы и покрытия DIN 961
Самое востребованное и применяемое исполнение болта с мелким шагом – это высокопрочная жаропрочная сталь класса прочности 8,8 \ 10,9 и 12,9, оксидированная, без дополнительного покрытия, черная, а также из хладостойкой стали 110 ХЛ для районов крайнего севера. Также в производстве для установки деталей применяют высокопрочные болты с мелким шагом DIN 961 с гальванически оцинкованным покрытием. Их используют в машиностроительной сфере, в станкостроении и в приборостроении, поскольку способны выдерживать колоссальные вибрационные нагрузки.
Шестигранные болты с мелким шагом и полной резьбой производятся в том числе из нержавеющей аустенитной стали А2 (AISI 304 AISI 305 AISI 302) – российская маркировка стали 08Х18Н10, из кислотоустойчивой стали для щелочных сред A4 - AISI 316. Нержавеющие болты с полной супер мелкой резьбой по большей части используют для установки и крепления деталей в соленой водной среде, в пищевом и химическом производстве, в сельскохозяйственной технике и оборудовании, при сборке автомобилей и общественного транспорта, для монтажа электростанций и счетчиков.
- 10.9 M 10 x 1 x 60
- 10.9 M 12 x 1,5 x 80
- 10.9 цинк M 14 x 1,5 x 120
- 8.8 M 10 x 1,25 x 100
- 10.9 M 8 x 1 x 40
- А2 M 16 x 1,5 x 120
- латунь M 20 x 1,5 x 150
- полиамид, пластик M 14 x 1,5 x 70
Компания Трайв-Комплект осуществляет поставки под заказ латунных болтов с мелким и супер мелким шагом резьбы, а также болты пластиковые (полиамидные РА 6,6). Срок поставки – 2-4 недели.
Также, одно из ведущих направлений компании Трайв-Комплект – это прямые поставки с заводов производителей крепежа с дюймовой резьбой. Дюймовый крепеж стал сейчас особенно востребован, это обусловлено тем, что станки, закупленные в США и Японии в основной своей массе уже были в употреблении, а значит требуют незамедлительного ремонта, либо же нуждаются в монтаже. Все это можно осуществить только при помощи дюймовых болтов с мелким шагом резьбы UNF DIN 961. Наши сотрудники отдела продаж проконсультируют по ценам на DIN 961 с дюймовой резьбой – американский дюймовый тип с мелким шагом UNF и британский тип с мелким шагом BSF.
- ½’’ UNF x ¾ ’’
- 5/8’’ BSF x 2 ¼ ’’
Также компания «Трайв Комплект» поставляет шестигранный болт дин 961 с полной резьбой, мелким шагом и прямым шлицем!
Основные размеры болтов с мелким шагом и полной резьбой DIN 961
Основные диаметры высокопрочных болтов, поставляемых компанией «Трайв-Комплект» - М4 \ М5 \ М6 \ М8 \ М10 \ М12 \ М14 \ М16 \ М18 \ М20 \ М22 \ М24 \ М27 \ М30 \ М33 \ М36 \ М39 \ М42 \ М 48 \ М52 \ М56 \ М64. Основные длины болтов с полной резьбы – от 16 мм до 550 мм.
Купить DIN 961
Вы можете купить болты шестигранные с полной резьбой, мелким и супермелким шагом DIN 961 напрямую на складе в Петербурге, а также и под заказ, срок поставки займет 2-2.5 недели. Специалисты компании Трайв-Комплект подскажут для Вас параметры, наличие на складе и цену DIN 961 из всех видов сталей, с любым типом покрытия, и с любым типом резьбы: как с метрической, так и с дюймовой американской, британской резьбой и Уитворта WW.
Купить болты с мелким шагом DIN 961 с полной резьбой по цене от 2.47 рублей с НДС Вы можете в компании Трайв-Комплект. Для этого свяжитесь с нашими менеджерами отдела продаж по многоканальному телефону +7(812) 313-22-80.
Близкие аналоги DIN 961
- Дин 601 ISO 4017 - Машиностроительный болт с шестигранной головкой и неполной резьбой класса точности С. В то время как болты Дин 931 изготавливаются только классом точности А, В.
- Дин 933 – Болт машиностроительный с шестигранной головой и полной резьбой. Отличие Дин 933 от Дин 931 – в исполнении нарезки резьбовой части.
- Дин 960 – машиностроительный высокопрочный болт с шестигранной головой, неполной резьбой и мелким либо супер мелким шагом резьбы.
Цену, наличие на складе, кратность упаковки и возможность расфасовки, а также технические параметры машиностроительных болтов Вы сможете уточнить у сотрудников компании «Трайв Комплект» по многоканальному телефону (812) 600 36 30.
Материалы DIN 961
- Сталь: 8.8, 10.9;
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: -
- Цветные металлы, сплавы, пластик.
Шаг для основной и мелкой резьбы
| Параметры болта |
Номинальный диаметр резьбы D |
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M8 | M10 | M10 | M12 | M12 | M14 | M16 | М18 | М20 | М20 | М22 | М24 | М27 | М30 | M36 | М42 | М48 | М56 | М64 | ||
| Шаг резьбы, P | 1 | 1 | 1,25 | 1,5 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | |
| Высота головки, K | 5,3 | 6,4 | 6,4 | 7,5 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | |
| C | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| макс. | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
| R | 0,4 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| A макс. | 3 | 3 | 4 | 4,5 | 4 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 6 | 6 | 6 | 9 | 9 | 9 | 12 | 12 | |
| Диаметр описанной окружности e, не менее (мелкая резьба) | DIN 961 | 14,38 | 18,9 | 18,9 | 21,1 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,86 |
| ISO 8676 | 17,77 | 17,77 | 20,03 | 20,03 | 23,36 | 37,72 | ||||||||||||||
| Размер под ключ, S (мелкая резьба) | DIN 961 | 13 | 17 | 17 | 19 | 19 | 22 | 24 | 27 | 30 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 8676 | 16 | 16 | 18 | 18 | 21 | 34 | ||||||||||||||
| Длина болта, L | Мин. | 16 | 20 | 20 | 25 | 25 | 30 | 35 | 35 | 40 | 40 | 45 | 40 | 55 | 40 | 50 | 90 | 100 | 110 | 120 |
| Макс. | 80 | 100 | 100 | 120 | 120 | 150 | 160 | 180 | 200 | 200 | 220 | 200 | 200 | 200 | 200 | 420 | 480 | 500 | 500 | |
* Все параметры в таблице указаны в мм.
| D | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 | М56 | М64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1 | 1 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | |
| 1,25 | 1,5 | 2 | |||||||||||||||
| K | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | |
| С | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| макс. | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
| R | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| А | 3 | 3 | 4 | 4 | 4,5 | 4,5 | 4,5 | 4,5 | 6 | 6 | 6 | 9 | 9 | 9 | 12 | 12 | |
| е | DIN 961 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| ISO 8676 | 17,77 | 20,03 | 23,36 | 37,72 | |||||||||||||
| S | DIN 961 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 8676 | 16 | 18 | 21 | 34 | |||||||||||||

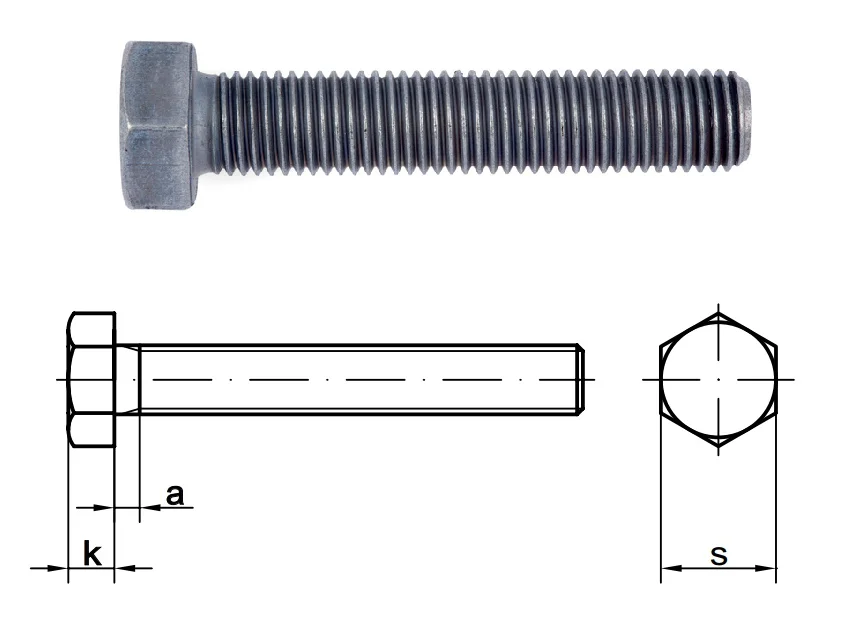

Обозначения:
D - номинальный диаметр метрической мелкой резьбы
P - шаг резьбы болта
K - высота головки болта
С - высота подголовка
R - радиус
А - сбег резьбы, макс.
e - диаметр описанной окружности, не менее
S - размер шестигранной головки под ключ
L - длина метрического болта
