Резьбовая шпилька ввинчиваемая с двух концов DIN 938 ГОСТ 22033. Представляет из себя цилиндрический металлический стержень в нарезанной внешней резьбой с двух концов, резьба нарезана частично, имеется по середине стержня гладкое тело. Резьбовая часть равна одному диаметру самой шпильки. Резьбовая шпилька используется для соединения различных элементов конструкций, например в станках, приборах, машинах и других различных механизмах, когда нет возможности для установки головки болта или же когда один из прикрепляемых элементов обладает значительной толщиной и нет возможности или потребности высверливать большое углубление под всю длину болта. Помимо этого, применение резьбовой шпильки делает легче вес всей конструкции.

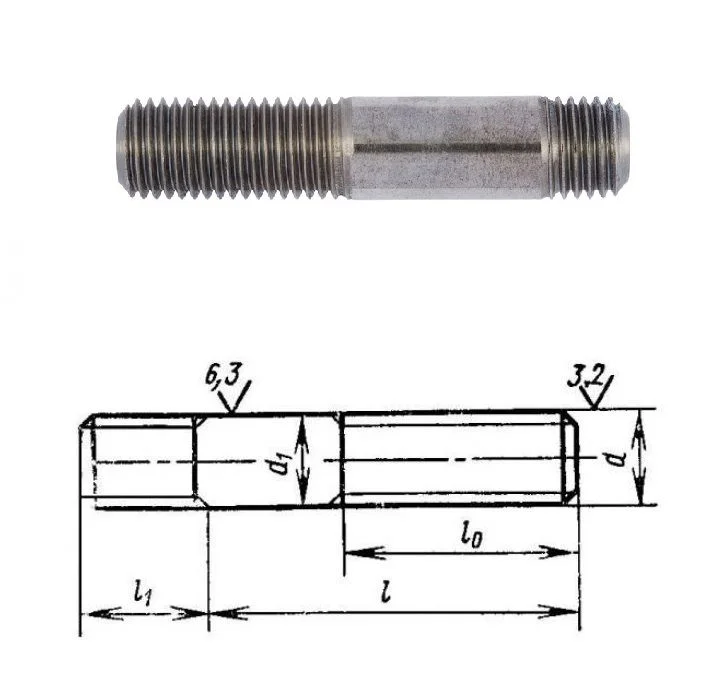

DIN 938 Шпилька резьбовая
Устанавливается шпилька 1d ГОСТ 22033 совместно с гайками и шайбами.
Посадочный наконечник резьбовой шпильки устанавливается в резьбовое отверстие одной детали, при этом на противоположный стяжной наконечник надевается вторая деталь и уже после этого идут гайка и шайба. Таким образом, вся конструкция оказывается надежно зафиксированной.
Производство
Чаще всего резьбовую шпильку с ввинчиваемым концом изготавливают из углеродистой стали с оцинкованным покрытием класса прочности 5,6 \5,8 \8,8 \ 10,9. Также шпильки изготавливаются из высоко легированной стали в тех момента, когда необходимо выдержать большие динамические или статические нагрузки или вибрацию. Помимо стандартным сталей резьбовые шпильки производятся из аустенитной нержавеющей стали марки А2, а также из кислотоустойчивой нержавеющей стали маркировки А4. Такая сталь предотвращает окисление шпильки и оберегает от вредного воздействия внешних атмосферных факторов. Помимо этого нержавеющая резьбовая шпилька не проводит ток и не обладает магнитными свойствами. Такими же свойствами обладает резьбовая шпилька из легированной стали покрытая хромом. Компания Трайв-Комплект поставляет напрямую с завода производителя хромированные резьбовые шпильки.
Также шпилька изготавливается из латуни – сплава меди. Латунные резьбовые шпильки не магнитны, являются токонепроводящими, не токсичны. Используются для установки электрощитов и блоков.
Таблица размеров
Основные размеры шпильки, в мм
Гайки и шайбы следует брать в соответствие с диаметром посадочного конца шпильки. Гайку необходимо установить на посадочный наконечник резьбовой шпильки до момента упора в устанавливаемую деталь. Шайбу следует установить между гайкой и деталью. Как оптимально выбрать требуемый диаметр Вы сможете выяснить, взглянув на таблицу ниже.
b2 (l≤125) | 16 | 18 | 22 | 26 | 30 | 34/38 | 42/46 | 50 | 54 | 66 |
b2 (l≥125-200) | 22 | 24 | 28 | 32 | 36 | 40/44 | 48/52 | 56 | 60 | 72 |
b1 | 5 | 6 | 8 | 10 | 12 | 14/16 | 18/20 | 22 | 24 | 30 |
l | d1 | |||||||||
M5 | M6 | M8 | M10 | M12 | M14/16 | M18/20 | М22 | М24 | М30 | |
16 | + | + | + | |||||||
20 | + | + | + | + | + | |||||
25 | + | + | + | + | + | |||||
30 | + | + | + | + | + | + | ||||
35 | + | + | + | + | + | + | ||||
40 | + | + | + | + | + | + | ||||
45 | + | + | + | + | + | + | + | |||
50 | + | + | + | + | + | + | + | + | + | + |
55 | + | + | + | + | + | + | + | + | ||
60 | + | + | + | + | + | + | + | + | + | + |
65 | + | + | + | + | + | + | + | + | ||
70 | + | + | + | + | + | + | + | + | + | + |
75 | + | + | + | + | + | + | + | + | ||
80 | + | + | + | + | + | + | + | + | + | + |
85 | + | + | + | + | + | + | + | + | ||
90 | + | + | + | + | + | + | + | + | + | + |
95 | + | + | + | + | + | + | + | |||
100 | + | + | + | + | + | + | + | + | + | + |
110 | + | + | + | + | + | + | + | + | + | |
120 | + | + | + | + | + | + | + | + | + | + |
125 | + | |||||||||
130 | + | + | + | |||||||
140 | + | + | ||||||||
150 | + | + | + | |||||||
180 | + | |||||||||
M5 | M6 | M8 | M10 | M12 | M14/16 | M18/20 | М22 | М24 | М30 |
