Уникальная гайка кислотостойкая DIN 936 полностью соответствует не только немецкому стандарту качества, но и отечественному ГОСТу 5916, международному сертификату ISO 4035. Поскольку гайка низкая, то и резьба внутреннего отверстия имеет всего три витка. Но этого вполне достаточно, чтобы скреп плоскостей, деталей и даже узлов при помощи этого вида металлических изделий был стабильно крепким. Аналог: ГОСТ 5916, ISO 4035. Гайка ДИН 936 представляет собой шестигранную деталь с нарезным отверстием. С обеих сторон имеет специальные фаски. По импорту поставляются с дюймовой резьбой, а отечественные метизные предприятия поставляют на ликвидные торговые площадки с метрической резьбой.
Гайка низкая
Уникальная гайка кислотостойкая DIN 936 полностью соответствует не только немецкому стандарту качества, но и отечественному ГОСТу 5916-70, международному сертификату ISO 4035.
Поскольку гайка низкая, то и резьба внутреннего отверстия имеет всего три витка. Но этого вполне достаточно, чтобы скреп плоскостей, деталей и даже узлов при помощи этого вида металлических изделий был стабильно крепким. Это говорит о прочности металла, из которого она сделана. И как следствие, метизные предприятия экономят дорогостоящий материал.
На этот тип метизов в нашей стране всегда имеется повышенный спрос. Ведь они используются для эффективного крепежа конструкций и плоскостей на химических предприятиях, в специальном приборостроении, машиностроении и так далее. Словом, гайка шестигранная DIN 936, сочлененная с болтами, обладает высокими эксплуатационными характеристиками.

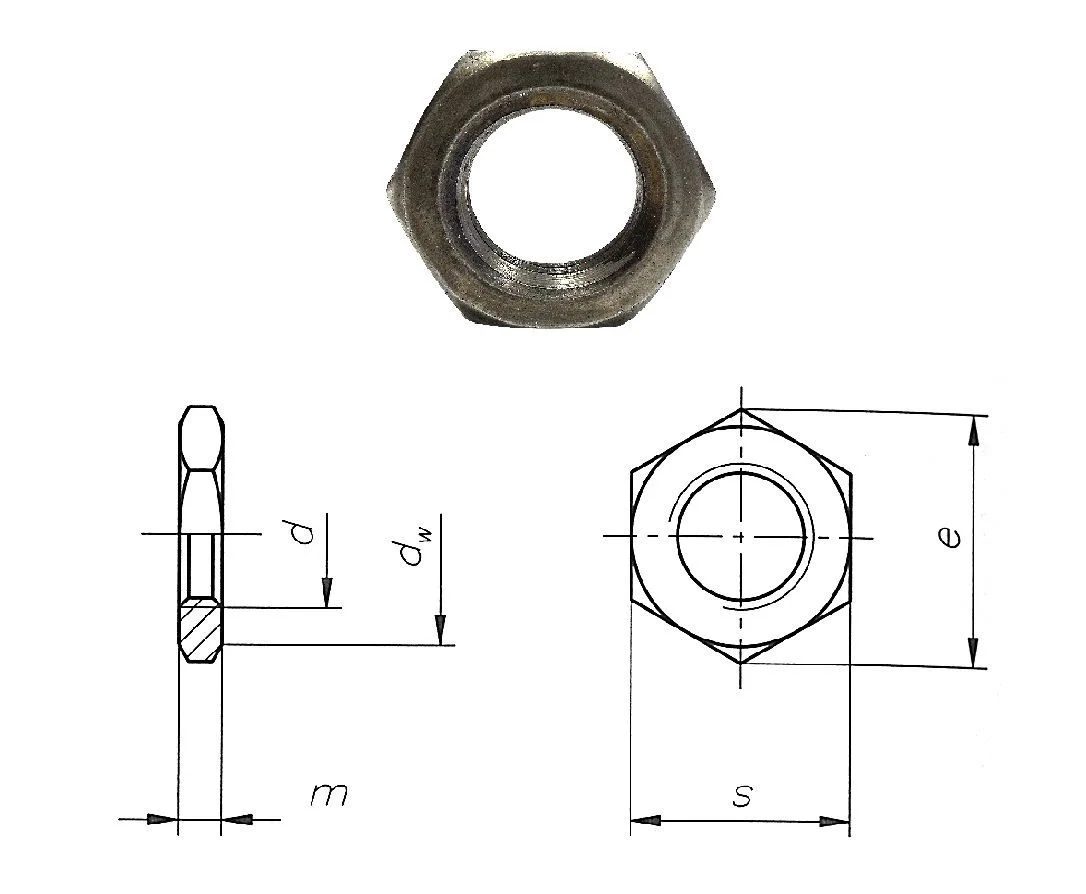

Таблица размеров
| d | m | s |
|---|---|---|
| M8 | 5.0 | 13.0 |
| M10 | 6.0 | 17.0 |
| M12 | 7.0 | 19.0 |
| M14 | 8.0 | 22.0 |
| M16 | 8.0 | 24.0 |
| M18 | 9.0 | 27.0 |
| M20 | 9.0 | 30.0 |
| M22 | 10.0 | 32.0 |
| M24 | 10.0 | 36.0 |
| M30 | 12.0 | 46.0 |
| d | m DIN/ISO | s DIN/ISO |
|---|---|---|
| М2 | 1.2 | 4 |
| М2.5 | 1.6 | 5 |
| М3 | 1.8 | 5.5 |
| М3.5 | 2 | 6 |
| М4 | 2.2 | 7 |
| М5 | 2.7 | 8 |
| М6 | 3.2 | 10 |
| M8 | 5/4 | 13 |
| M10 | 6/5 | 17/16 |
| M12 | 7/6 | 19/18 |
| M14 | 8/7 | 22/21 |
| M16 | 8 | 24 |
| M18 | 9 | 27 |
| M20 | 9/10 | 30 |
| M22 | 10/11 | 32/34 |
| M24 | 10/12 | 36 |
| М26 | 12/13 | 41 |
| М27 | 12/13.5 | 41 |
| М28* | 12/14 | 41 |
| М30 | 12/15 | 46 |
| М32* | 14/16 | 50 |
| М33 | 14/16.5 | 50 |
| М35* | 14/17.5 | 55 |
| М36 | 14/18 | 55 |
| М38* | 16/19 | 60 |
| М39 | 16/19.5 | 60 |
| М40* | 16/20 | 60 |
| М42 | 16/21 | 65 |
| М45 | 18/22.5 | 70 |
| М48 | 18/24 | 75 |
| М50* | 20/25 | 75 |
| М52 | 20/26 | 80 |
* Размеры гаек применять не рекомендуется.
Обозначения:
d - номинальный диаметр резьбы
m - высота гайки
s - размер под ключ
