Шестигранные машиностроительные болты DIN 931 с неполной резьбой и гладкой нерезьбовой частью, с шестигранной головой под накидной ключ. Классы прочности стали: Din 931 8.8, Din 931 10.9 и Din 931 12.9. Болты 931 используются в промышленной отрасли, где данный крепеж подвергается высоким статистическим, циклическим и вибрационным нагрузкам. В зависимости от данных нагрузок и выбирается их класс прочности.
Общее описание DIN 931
Шестигранные машиностроительные болты DIN 931 с неполной резьбой и гладкой нерезьбовой частью, с шестигранной головой под накидной ключ. Высокопрочные болты DIN 931 представляют собой резьбовой стержень с наружной не полной резьбой, и головкой шестигранник. Данные болты поставляются в комплекте и образуют надежное фиксирующее соединение с гайками (такими как - DIN 934 шестигранная стандартная гайка, DIN 439, DIN 936 контргайка низкая, DIN 985 DIN 6923 самоконтрящая гайка) и шайбами (такими как – стандартная шайба плоская DIN 125, кузовная увеличенная шайба DIN 9021, гроверная пружинная шайба-стопор DIN 127).
Шестигранные болты DIN 931 для машиностроения – это немецкий стандарт крепежного изделия. Также изготавливается как аналог DIN 931 – DIN 601 это немецкий стандарт болта DIN 931 с классом точности С. Также существуют и отечественные аналоги DIN 931 - это болт ГОСТ 7798 70 или проще его называют болт ГОСТ 7798, либо болт ГОСТ 7805. ГОСТ 7798 изготавливается по нормативам с неполной резьбой и обязательным наличием гладкой части стрежня - об этом можно получить информацию из справочников ГОСТ. ГОСТ 7805 может изготавливаться как с неполной так и с полной резьбой в зависимости от диаметра и длины изделия. Помимо российского стандарта ГОСТ 7798 и ГОСТ 7805, а также немецкого стандарта DIN 931, существует и международный стандарт машиностроительных болтов с неполной резьбой ISO 4014.
Также компания «Трайв-Комплект» может поставить болт DIN 931 с неполной резьбой, шестигранной головой и прямым шлицем!
Купить высокопрочные болты в Санкт-Петербурге: Вы можете приобрести болты шестигранные с не полной резьбой DIN931 (ГОСТ 7798) прямо со склада в Петербурге, так и под заказ со сроком поставки 2-2.5 недели. Менеджеры отдела продаж компании «Трайв-Комплект» проконсультируют Вас по параметрам, наличию на складе и также стоимости болтов в любом материале и покрытии, а также с любым типом резьбы: как с метрической так и с дюймовой американской, британской, Витворта.
Близкие аналоги DIN 931
DIN 601 ISO 4017 - Машиностроительный болт с шестигранной головкой и не полной резьбой класса точности С. В то время как болты DIN 931 изготавливаются только классом точности А, В.
DIN 933 – Болт машиностроительный с шестигранной головой и полной резьбой. Отличие DIN 933 от DIN 931 – в исполнении нарезки резьбовой части.

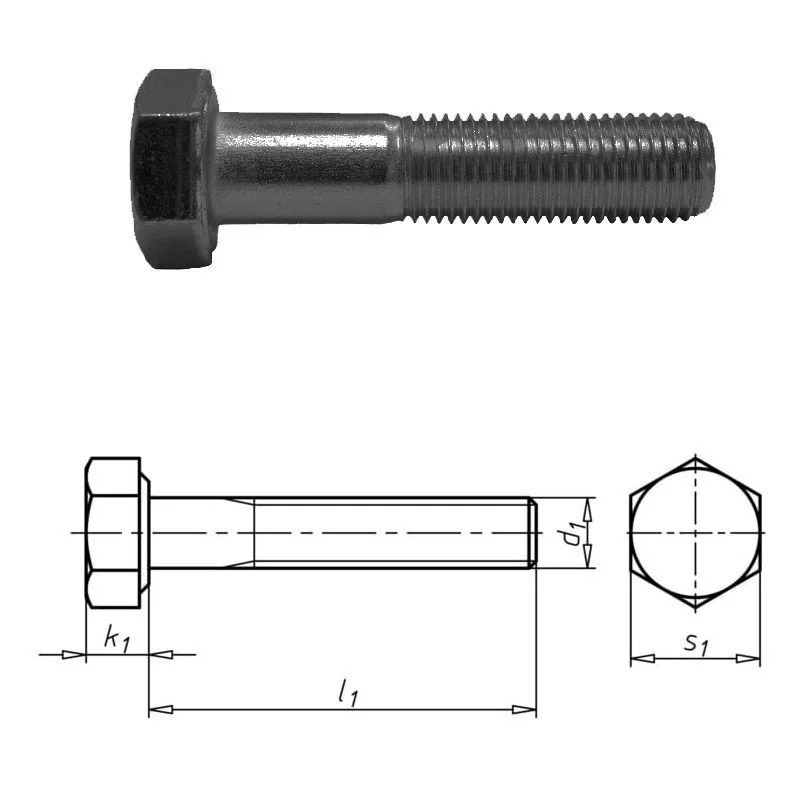

Таблица размеров DIN 931
b (L<125) | 16 | 18 | 22 | 26 | 30 |
---|---|---|---|---|---|
b )(125<L<200 | 22 | 24 | 28 | 32 | 36 |
b(L>200) | - | - | - | 45 | 49 |
k | 3.5 | 4 | 5.3 | 6.4 | 7.5 |
s | 8 | 10 | 13 | 17 | 19 |
L(мм) | d | ||||
---|---|---|---|---|---|
М5 | М6 | М8 | М10 | M12 | |
30 | |||||
35 | |||||
40 | |||||
45 | |||||
50 | |||||
55 | |||||
60 | |||||
65 | |||||
70 | |||||
75 | |||||
80 | |||||
90 | |||||
100 | |||||
110 | |||||
120 | |||||
130 | |||||
140 | |||||
150 | |||||
160 | |||||
180 | |||||
200 | |||||
220 | |||||
240...320 |
b | 34 | 38 | 46 | 54 | 60 |
---|---|---|---|---|---|
dk (max) | 40 | 44 | 52 | 60 | 66 |
f (max) | 53 | 57 | 65 | 73 | 79 |
k (max) | 8.8 | 10 | 12.5 | 15 | 17 |
v (max) | 22 | 24 | 30 | 36 | 41 |
L(мм) | d | ||||
---|---|---|---|---|---|
М14 | М16 | М20 | М24 | M27 | |
45 | |||||
50 | |||||
55 | |||||
60 | |||||
65 | |||||
70 | |||||
75 | |||||
80 | |||||
90 | |||||
100 | |||||
110 | |||||
120 | |||||
130 | |||||
140 | |||||
150 | |||||
160 |
b | 34 | 38 | 46 | 54 | 60 |
---|---|---|---|---|---|
dk (max) | 40 | 44 | 52 | 60 | 66 |
f (max) | 53 | 57 | 65 | 73 | 79 |
k (max) | 8.8 | 10 | 12.5 | 15 | 17 |
v (max) | 22 | 24 | 30 | 36 | 41 |
L(мм) | d | ||||
---|---|---|---|---|---|
М14 | М16 | М20 | М24 | M27 | |
180 | |||||
200 | |||||
220 | |||||
240 | |||||
260 | |||||
280 | |||||
300 | |||||
320 | |||||
360 | |||||
380 | |||||
400 | |||||
420 |
b | 66 | 78 |
---|---|---|
dk (max) | 72 | 84 |
f (max) | 85 | 97 |
k (max) | 18.7 | 22.5 |
v (max) | 46 | 55 |
L(мм) | d | |
---|---|---|
М30 | М36 | |
80 | ||
90 | ||
100 | ||
110 | ||
120 | ||
130 | ||
140 | ||
150 | ||
160 | ||
180 | ||
200 | ||
220 | ||
240 | ||
260 | ||
280 | ||
300 | ||
320 | ||
360 | ||
380 | ||
400 | ||
420 |
Таблица размеров и характеристик болтов с неполной резьбой DIN 931 в мм
D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | |
---|---|---|---|---|---|---|---|---|---|---|---|
P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | |
K | 2 | 2,8 | 3.5 | 4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11,5 | |
C | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 |
макс. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | |
R | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | |
S | DIN 931 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 |
ISO 4014 | 16 | 18 | 21 | ||||||||
e | DIN 931 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 |
ISO 4014 | 17,77 | 20,03 | 23,36 | ||||||||
B (L≤125) | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | |
B (L≤200) | - | - | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | |
B (L>200) | - | - | - | - | - | 45 | 49 | 53 | 57 | 61 | |
L | мин. | 30 | 25 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 55 |
макс. | 40 | 100 | 140 | 200 | 300 | 400 | 500 | 500 | 640 | 440 |
D | М20 | M22 | М24 | М27 | М30 | M36 | M42 | M48 | M56 | M64 | |
---|---|---|---|---|---|---|---|---|---|---|---|
P | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
K | 12.5 | 14 | 15 | 17 | 18.7 | 22.5 | 26 | 30 | 35 | 40 | |
C | мин. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
макс. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
R | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
S | DIN 931 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
ISO 4014 | 34 | ||||||||||
e | DIN 931 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
ISO 4014 | 37,72 | ||||||||||
B (L≤125) | 46 | 50 | 54 | 60 | 66 | 78 | 90 | 102 | - | - | |
B (L≤200) | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 | 124 | 140 | |
B (L>200) | 65 | 69 | 73 | 79 | 85 | 97 | 109 | 121 | 137 | 153 | |
L | мин. | 65 | 70 | 75 | 75 | 80 | 130 | 130 | 130 | 200 | 200 |
макс. | 660 | 500 | 680 | 560 | 740 | 950 | 640 | 880 | 560 | 560 |
Обозначения:
D - номинальный диаметр резьбы
P - шаг резьбы
K - высота головки болта
С - высота подголовка
R - радиус
S - размер шестигранной головки под ключ
e - диаметр описанной окружности, не менее
B - длина резьбы болта
L - длина болта
