DIN 927 Винт с цилиндрической цапфой и шлицем. Материалы: Сталь: 14 Н, Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование Нержавеющая сталь: А1, А2, А3, А4, А5, Цветные металлы, сплавы: латунь.
Стандарт DIN 927
Описание: DIN 927 Винт с цилиндрической цапфой и шлицем.
Материалы:
- Сталь: 14 Н
- Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование
- Нержавеющая сталь: А1, А2, А3, А4, А5
- Цветные металлы, сплавы: латунь.

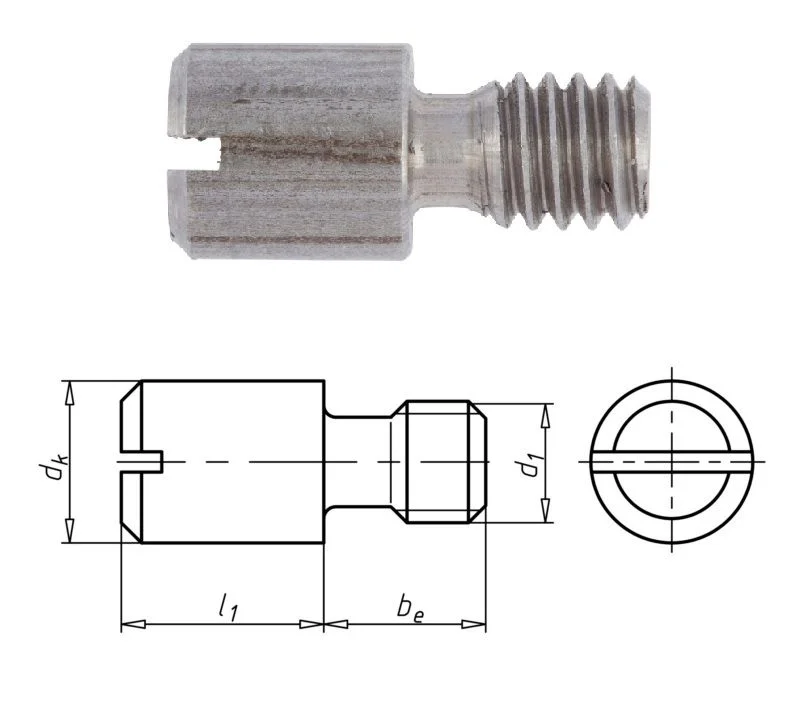

Размеры винтов с цилиндрической цапфой и шлицем DIN 927 в мм:
| d | М1 | М1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| b | 1.8 | 1.8 | 2.2 | 2.5 | 2.8 | 3.5 | 4.5 | 5.5 | 6 | 7 | 8 |
| dk | 1.6 | 1.8 | 2 | 2.2 | 2.8 | 3.5 | 4.5 | 5.5 | 6.5 | 8 | 9.5 |
| n | 0.2 | 0.25 | 0.25 | 0.3 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.8 | 1 |
| t | 0.4 | 0.4 | 0.48 | 0.56 | 0.64 | 0.72 | 0.8 | 0.96 | 1.12 | 1.28 | 1.32 |
| d | dk | b | n | t |
|---|---|---|---|---|
| М3 | 4 | 4.5 | 0.5 | 1.05 |
| М4 | 5.5 | 6 | 0.6 | 1.42 |
| М5 | 6.5 | 7 | 0.8 | 1.63 |
| М6 | 8 | 8 | 1 | 2 |
| М8 | 10 | 11 | 1.2 | 1.9 |
Обозначения:
d - номинальный диаметр резьбы
dk - диаметр цапфы винта
b - длина резьбы
n - ширина прямого шлица
t - глубина шлица, макс.
l - длина цапфы
