DIN 921 Винт с большой плоской цилиндрической головкой с прямым шлицем. Материалы: Сталь 5.8, Сталь с покрытием: гальваническая оцинковка, Нержавеющая сталь: А2, А4.
Стандарт DIN 921
Описание: DIN 921 Винт с большой плоской цилиндрической головкой с прямым шлицем.
Материалы:
- Сталь 5.8
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2, А4.
Размеры винтов с большой плоской цилиндрической головкой DIN 921 (нержавеющая сталь А2) в мм:
| dk | 8 | 12 | 16 | 20 |
|---|---|---|---|---|
| k | 1.8 | 2.4 | 2.7 | 3.1 |
| n | 0.8 | 1 | 1.2 | 1.6 |
| t мин. | 0.9 | 1.2 | 1.3 | 1.5 |
| l | d | |||
| M3 | M4 | M5 | M6 | |
| 4 |
|
|||
| 5 |
|
|
||
| 6 |
|
|
|
|
| 8 |
|
|
|
|
| 10 |
|
|
|
|
| 12 |
|
|
|
|
| 14 |
|
|||
| 16 |
|
|
|
|
| 20 |
|
|
||
| 25 |
|
|||
| d | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|
| a | 1 | 1,4 | 1,6 | 2 | 2,5 | 3 |
| dk | 8 | 12 | 16 | 20 | 25 | 30 |
| k | 1,8 | 2,4 | 2,7 | 3,1 | 3,8 | 4,6 |
| n | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| t | 1,15 | 1,5 | 1,6 | 1,9 | 2,4 | 2,8 |

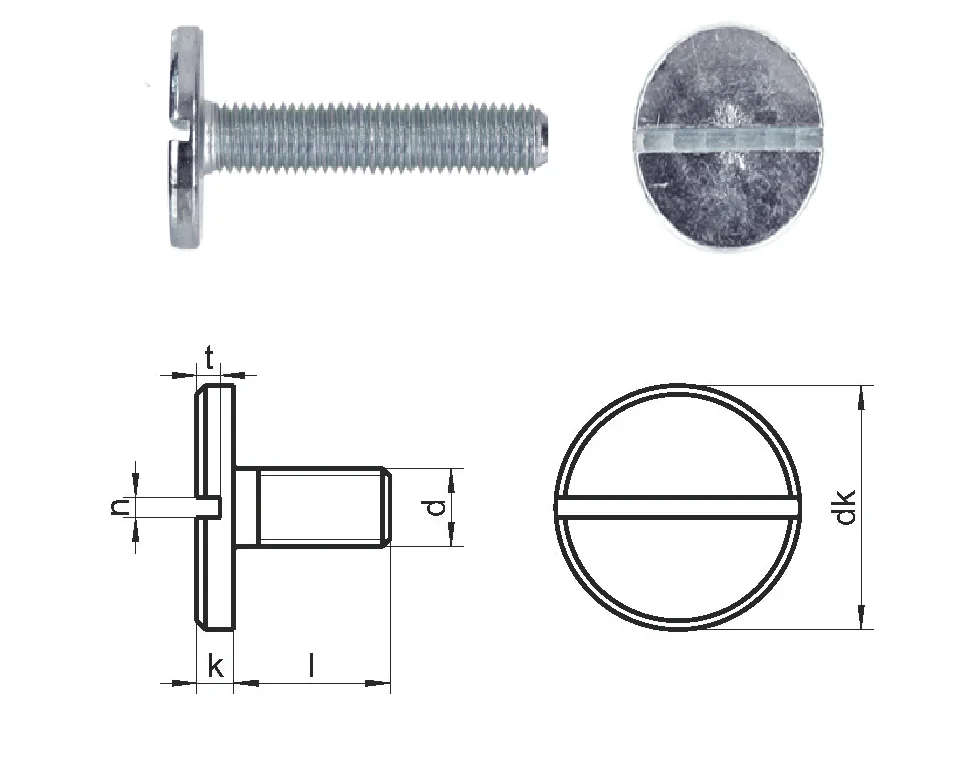

Обозначения:
d - номинальный диаметр резьбы
a - высота подголовка, макс.
dk - диаметр цилиндрической головки
k - высота головки
n - ширина прямого шлица
t - глубина шлица, макс.
