DIN 920 Винт с уменьшенной цилиндрической головкой и прямым шлицем. Материалы: Сталь: 5.8 (класс прочности для болтов), Сталь с покрытием: альваническая оцинковка, гальваническое никелирование, гальваническое хромирование, Нержавеющая сталь: А1, А2, А3, А4, А5, Цветные металлы, сплавы: латунь.
Стандарт DIN 920
Описание: DIN 920 Винт с уменьшенной цилиндрической головкой и прямым шлицем.
Материалы:
- Сталь: 5.8 (класс прочности для болтов)
- Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
- Нержавеющая сталь: А1, А2, А3, А4, А5
- Цветные металлы, сплавы: латунь.

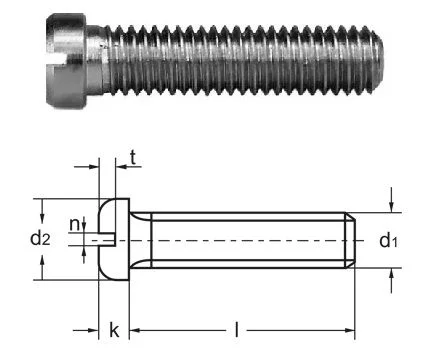

Размеры винтов с уменьшенной цилиндрической головкой DIN 920 в мм:
| d | М1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| b | 5 | 6 | 7.5 | 9 | 10 | 12 | 15 | 18 | 24 | 30 |
| dk | 2.3 | 2.8 | 3.5 | 4 | 4.5 | 5.5 | 6.5 | 8 | 10 | 13 |
| k | 1 | 1.2 | 1.5 | 1.8 | 2 | 2.4 | 2.7 | 3.1 | 3.8 | 4.6 |
| n | 0.3 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 |
| t мин. | 0.5 | 0.6 | 0.75 | 0.9 | 1 | 1.2 | 1.3 | 1.5 | 1.9 | 2.3 |
| t макс. | 0.7 | 0.8 | 0.95 | 1.15 | 1.3 | 1.5 | 1.6 | 1.9 | 2.4 | 2. |
