DIN 916 Винт установочный стопорный

DIN 916 Винт установочный с внутренним шестигранником и засверленным концом. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга. В производстве машин и механизмов наблюдается два направления, два вектора развития. Первое направление можно назвать стремлением к миниатюризации. Достаточно обратить внимание на легковые автомобили и сотовые телефоны, чтобы заметить насколько они уменьшились в своих габаритах по сравнению с предшественниками. Второй момент заключается в том, что привычные конструкционные материалы заменяются искусственно созданными. В тоже время традиционные конструкционные элементы продолжают применяться и совершенствоваться. Винт установочный может с засверленным концом, а для других целей – с внутренним конусом.

DIN 916

DIN 916 Винт установочный с внутренним шестигранником и засверленным концом. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.

Многие крепежные элементы и винт DIN 916 в том числе, производятся из стали. Для этого используются специальные сорта стальных сплавов, которые отличаются повышенной твердостью и стойкостью к воздействию агрессивной среды. Винты применяются в самых различных узлах и механизмах, которые, в свою очередь, эксплуатируются в самых экстремальных условиях. Хотя надо отметить, что винты такой формы широко применяются в производстве корпусной мебели. В соответствие с действующими стандартами форма и габаритные размеры винта имеют четкую градацию. Диаметр от М1.4 до М24. Длина от 2.5 до 10 мм.

В настоящее время на рынке крепежных деталей представлены изделия из разных стран. Не является исключением и винт установочный. Для его производства требуется специальное оборудование, которое не требует особых условий для эксплуатации. Благодаря этому качеству предприятия малого бизнеса охотно приобретают его и начинают производить крепежные изделия. Как показывает практика, не у всех производителей получается выпускать качественную продукцию. Основная недоработка заключается в том, что геометрическая форма не выдерживается. В результате чего винты вкручиваются вкривь и вкось.

С учетом этого обстоятельства, при покупке крепежных изделий, в том числе и DIN 916, нужно обращать внимание на компанию изготовителя. Самые качественные винты и гайки производят в Германии. Это традиция заложена с давних времен. В последние годы подтянулись в этом плане и китайские компании. Что касается отечественных предприятий, то качество крепежа у них вполне приемлемое. И главное – строго выдержана геометрическая форма винтов, болтов и шпилек. Разумеется, и сталь, из которой они производятся, соответствует всем требованиям.

Стандарт DIN 916 соответствует ГОСТ 28964-91, ISO 4029.

Материалы:

• Сталь: 45Н (1/10 твердости по Бриннелю)
• Сталь с покрытием: гальваническая оцинковка
• Нержавеющая сталь: А1, А2, А4

 Размеры установочных винтов DIN 916 (нержавеющая сталь А4) в мм:

dv	1.15	1.75	2.25	2.75	4.7	5.7	7.64
t	1.2/2	1.5/2.5	2/3	2/3.5	3/5	4/6	4.8/8
s	1.5	2	2.5	3	4	5	6
l	d
	M3	M4	M5	M6	M8	M10	М12
3
4
5
6
8
10
12
16
20
25
30
35
40
45
50
60

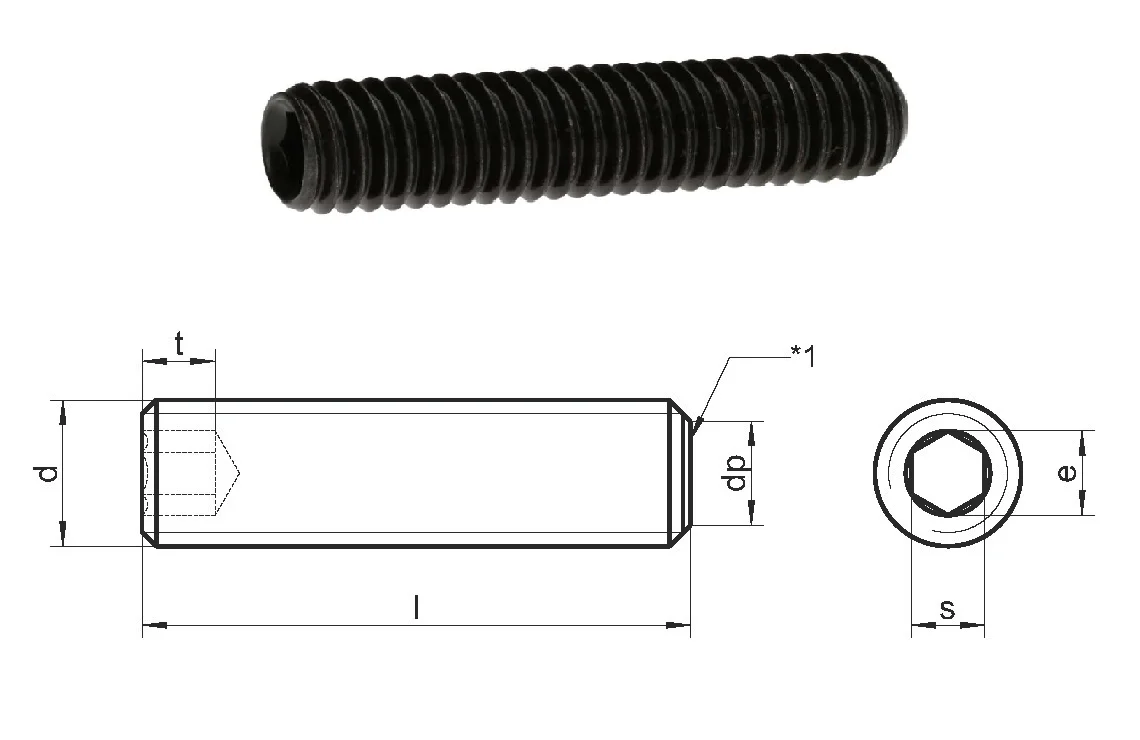

Таблица размеров установочных винтов с внутренним шестигранником DIN 916 (ISO 4029) в мм

Обозначения:

d - номинальный диаметр резьбы
P - шаг резьбы
d_v - диаметр внутреннего конуса, макс.
s - размер под ключ
t - глубина шлица винта, мин.
l - длина винта
# - короткие винты с обязательным углом фаски 120°
+ - длинные винты с углом фаски 90°
