Винт установочный с цилиндрическим концом с внутренним шестигранником DIN 915 изготавливается из высокопрочной и нержавеющей стали. Стопорные винты без головки с внутренним шестигранным шлицем и с рабочей частью специальной формы. DIN 915 рекомендуются для крепления в отверстие с метрической резьбой. Применяются для стопорения различных деталей между собой. Требуется предварительное сверление и нарезание резьбы соответствующего размера. Аналог: ГОСТ 11075, ISO 4028. Винт установочный с цилиндрическим концом с внутренним шестигранником DIN 915 изготавливается из высокопрочной и нержавеющей стали. Стопорные винты без головки с внутренним шестигранным шлицем и с рабочей частью специальной формы. DIN 915 рекомендуются для крепления в отверстие с метрической резьбой. Применяются для стопорения различных деталей между собой. Требуется предварительное сверление и нарезание резьбы соответствующего размера.

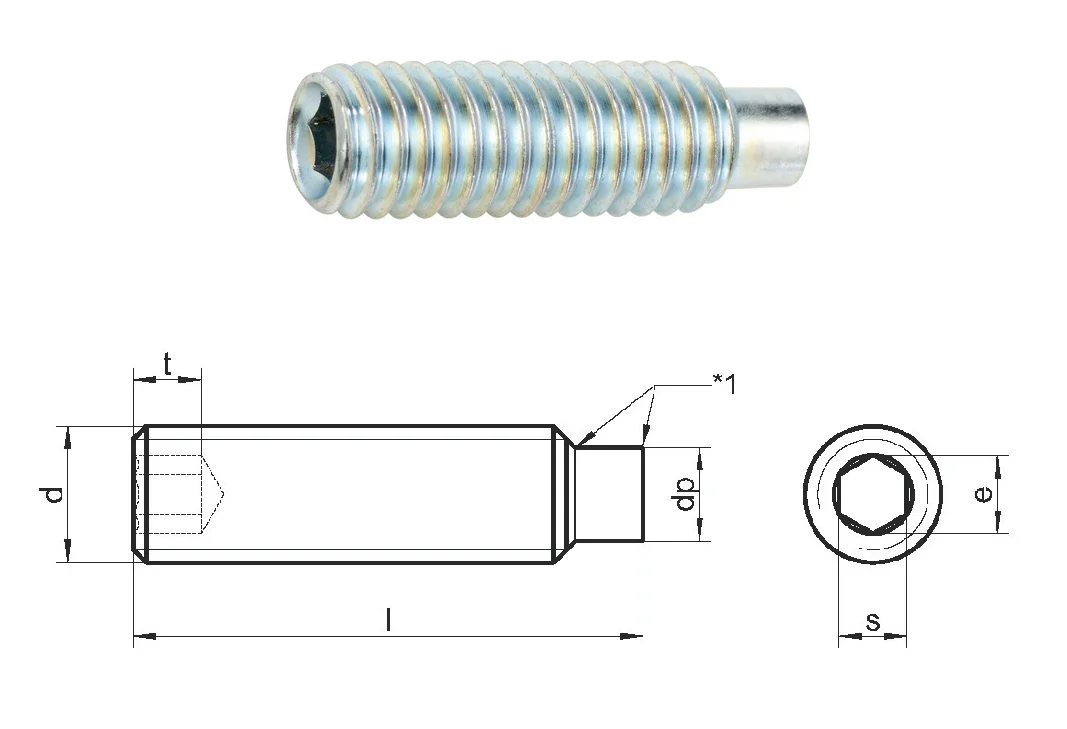

DIN 915
В производстве сложных изделий промышленного и бытового назначения важную роль играют крепежные элементы. Прежде всего, надо сказать о том, что в зависимости от условий эксплуатации изделия выбирается тот или иной материал для его изготовления. К примеру, водяной насос работает в условиях повышенной влажности. Из этого следует, что его корпус и составные детали должны производиться из материалов стойких к коррозии. Что касается прочностных характеристик, то они должны быть близкими. Это нужно для того чтобы «наработка на отказ» имела максимальное значение. Этот параметр рассчитывается по надежности самого слабого элемента.
Номенклатура крепежных изделий включает в себя следующие позиции: болты, винты, шпильки, гайки, шурупы и другие наименования. Все они выпускаются в соответствие с требованиями ГОСТа или технических условий. Так винт установочный DIN 915 выпускается из нескольких сортов стали. Прежде всего следует отметить нержавеющую сталь марки А1, А2, А4. «Нержавейка» широко применяется в производстве оборудования для пищевой продукции. Следующая марка стали, которая служит исходным материалом для этого винта – сталь с покрытием. В качестве покрытия используется цинк и наносится он методом гальванопластики.
Сталь марки 45Н обладает высокой твердостью. Винты из нее производятся для тех узлов и механизмов, которые предназначены для работы в условиях больших механических нагрузок. Надо отметить, что технологическое оборудование на котором производится винт DIN 915 отличается высокой точностью. Это говорится для того, чтобы обратить внимание на два обстоятельства. Во-первых, винт необходимо производить строго по указанным размерам. А во-вторых, производить его из высокопрочной стали. Значит, инструменты должны быть еще более твердыми. Твердость стали проверяется на специальных стендах по различным методикам.
По своей геометрической форме винт отличается тем, что имеет потайную головку с внутренним шестигранником. Специально под эту головку выпускается отвертка. По своим техническим и геометрическим параметрам винт соответствует международной системе классификации крепежных изделий. Поэтому на отечественном рынке можно встретить эти изделия произведенные компаниями из разных стран. В заключение надо добавить, что такая форма винта широко применяется в производстве корпусной мебели.
Купить DIN 915
Компания "Трайв-Комплект" предлогает вам купить din 915 оптом или в розницу. Наши цены на установочные винты с цилиндрическим концом и с внутренним шестигранником одни из самых выгодных в регионе, из за того что мы самостоятельно и без посредников доставляем метизы от заводов производителей до своего склада не прибегая к помощи посредников.
| dt (max) | - | - | - | - | - |
|---|---|---|---|---|---|
| s | 1.5 | 2 | 2.5 | 3 | 4 |
| L(мм) | d | ||||||
|---|---|---|---|---|---|---|---|
| 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| 8 |
|
||||||
| 10 |
|
|
|
||||
| 12 |
|
|
|
|
|||
| 16 |
|
|
|
|
|
||
| 20 |
|
|
|
|
|
||
| 25 |
|
|
|
|
|
||
| 30 |
|
|
|
|
|||
| 35 |
|
||||||
| 40 |
|
|
|
|
|||
| 45 |
|
||||||
| 50 |
|
|
|||||
| 60 |
|
||||||
| d | М1,4 | М2 | M3 | M4 | M5 | М6 | М8 | М10 | М12 | М14 | М16 | М20 | М24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,3 | 0,4 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | |
| dp | 0,7 | 1 | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 | 10 | 12 | 15 | 18 | |
| s | 0,7 | 0,9 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 12 | |
| t | короткие | 0,6 | 0,8 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,8 | 5,6 | 6,4 | 8 | 10 |
| длинные | 1,4 | 1,7 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 9 | 10 | 12 | 15 | |
| z | короткие | 0,65 | 0,75 | 1 | 1,25 | 1,5 | 1,75 | 2,25 | 2,75 | 3,25 | 3,8 | 4,3 | 5,3 | 6,3 |
| длинные | 1,05 | 1,25 | 1,75 | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | 6,3 | 7,36 | 8,36 | 10,36 | 12,43 | |
| l | М1.4 | М2 | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М20 | М24 | |
| 2 | # | |||||||||||||
| 2,5 | # | # | ||||||||||||
| 3 | + | # | ||||||||||||
| 4 | + | + | # | |||||||||||
| 5 | + | + | # | # | ||||||||||
| 6 | + | + | + | # | # | |||||||||
| 8 | + | + | + | + | # | # | ||||||||
| 10 | + | + | + | + | + | # | # | |||||||
| 12 | + | + | + | + | + | # | # | |||||||
| 16 | + | + | + | + | + | + | # | # | ||||||
| 20 | + | + | + | + | + | + | # | # | # | |||||
| 25 | + | + | + | + | + | + | # | # | ||||||
| 30 | + | + | + | + | + | + | + | # | ||||||
| 35 | + | + | + | + | + | + | ||||||||
| 40 | + | + | + | + | + | + | + | |||||||
| 45 | + | + | + | + | + | |||||||||
| 50 | + | + | + | + | + | + | ||||||||
| 55 | + | + | ||||||||||||
| 60 | + | + | + | + | ||||||||||
| 70 | + | + | + | + | ||||||||||
| 80 | + | + | + | + | ||||||||||
| 90 | + | + | + | |||||||||||
| 100 | + | + | ||||||||||||
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dp - диаметр цилиндрического конца, макс.
s - размер под шестигранный ключ
t - глубина шлица винта
z - длина цилиндрического конца, макс.
l - длина винта
# - короткие винты
+ - длинные винты
