DIN 914 Винт установочный с внутренним конусом

Винт DIN 914 установочный с полной метрической резьбой, с острым концом соответствует ГОСТ 8878, ISO 4027. Винт DIN 914 используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров. Аналог: ГОСТ 28964, ISO 4029. Винт DIN 914 установочный с полной метрической резьбой, с острым концом соответствует ГОСТ 8878, ISO 4027. Винт DIN 914 используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.

Винт DIN 914 рекомендуются для крепления в отверстие с метрической резьбой в любые металлы. Применяются для стопорения различных деталей между собой.

Материалы изготовления - винт DIN 914:

• Сталь тип 45Н
• Гальваническое покрытие стали: оцинковка
• Сталь нержавеющая тип А1
• Сталь нержавеющая тип А2
• Сталь нержавеющая тип А4

Характеристики винта DIN 914

L(мм)	d
	M3	M4	M5	M6	M8	M10	M12	M16
3
4
5
6
8
10
12
16
20
25
30
35
40
50

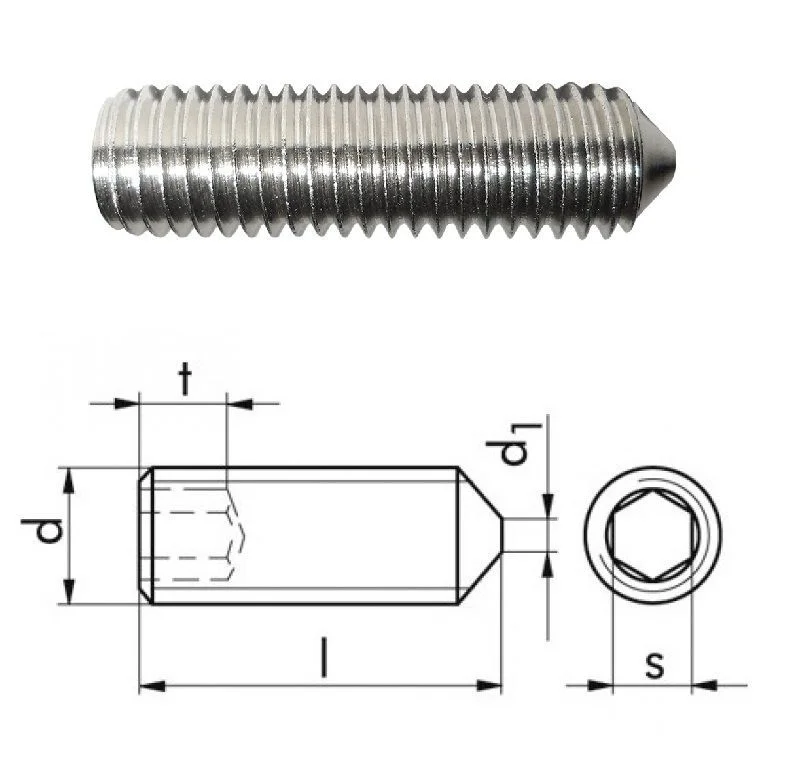

Таблица размеров установочных винтов с внутренним шестигранником и коническим концом DIN 914 (ISO 4027) в мм

d	М1,4	М1,6	М2	М2,5	M3	M4	M5	М6	М8	М10	М12	М14	М16	М20	М24
P	0,3	0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	3
dt	0,45	0,8	1	1,5	2	2,5	3,5	4	5,5	7	8,5	10	12	15	18
s	0,7	0,7	0,9	1,3	1,5	2	2,5	3	4	5	6	6	8	10	12
t1	0,6	0,7	0,8	1,2	1,2	1,5	2	2	3	4	4,8	5,6	6,4	8	10
t2	1,4	1,5	1,7	2	2	2,5	3	3,5	5	6	8	9	10	12	15
l 2
3
4
5
6
8
10
12
16
18
20
25
30
35
40
45
50
55
60
70
80
90
100
d	М1,4	М1,6	М2	М2,5	M3	M4	M5	М6	М8	М10	М12	М14	М16	М20	М24

Обозначения:

d - номинальный диаметр резьбы
P - шаг резьбы
d_t - диаметр конического конца, макс.
s - размер внутреннего шестигранника под ключ
t - глубина шлица винта, мин.
l - длина винта
t₁ - размер с углом конуса 120°
t₂ - размер с углом конуса 90°
