DIN 913 Винт установочный с внутренним шестигранником и плоским концом ГОСТ 1104, ISO 4026

Установочный стопорный винт DIN 913 (без головки) под внутренний шестигранник и тупым наконечником с другой стороны. Установочный винт с плоским концом монтируется в заранее подготовленное отверстие с помощью шестигранного ключа (наружный шестигранный ключ DIN 911) и фиксирует детали относительно друг друга в максимально устойчивом состоянии. Аналог: ГОСТ 1104, ISO 4026. Установочный стопорный винт DIN 913 (без головки) под внутренний шестигранник и тупым наконечником с другой стороны. Установочный винт с плоским концом монтируется в заранее подготовленное отверстие с помощью шестигранного ключа (наружный шестигранный ключ DIN 911) и фиксирует детали относительно друг друга в максимально устойчивом состоянии. Самая часто применяемая форма установочного винта DIN 913 – класс твердости 45Н, стальные, без покрытия, со стандартным крупным шагом.

Общее описание

Винт стопорный DIN 913 соответствует российскому стандарту ГОСТ 11074. А также имеет аналоги в международном стандарте ISO 4026.

Компания «Трайв-Комплект» поставляет стопорные высокопрочные установочные винты с мелким шагом для всех диаметров, изготавливаемых заводами – М2х0,25\ М3х0,35\ М4х0,5\ М5х0,5\ М6х0,75\ М6х0,5\ М8х1 \ М8х0,75 \ М8х0,5 \ М10х1,25 \ М10х1 \ М10х0,75 \ М10 х 0,5 \ М12х1,5 \ М12х1,25 \ М12х1 \ М16х2 \ М16х1,5 \ М16х1 \ М16х0,75\ М20х2,5 \ М20х2 \ М20х1,5 \ М20х1 \М24х2 \ М24х1,5 \ М24х1.

Также готовы предложить прямые поставки с заводов-производителей установочного винта с дюймовой резьбой американского и британского типа UNC UNF BSW BSF. Срок комплектации DIN 913 45H ST ¼’’ x 20UNC x 1 ½’’ – 6 недель.

Производство

Данные винты изготавливаются из углеродистой или нержавеющей (А2 и А4) стали. Класс прочности винтов из углеродистой стали может быть 8.8, 10.9 и 12.9. Для классов прочности 8.8 и 10.9 применяют оцинкованные и оксидированные покрытия. Винт DIN 912 класса прочности 12.9 бывает только оксидированным.

Комплектует заказы нержавеющими кислото стойкими установочными винтами с плоским концом DIN 913 A4 – это немецкая марка стали. Либо также может поставляться DIN 913 10Х17Н13М2.

Еще одна маркировка стали в которой изготавливаются стопорные винты – это латунь (сплав меди с цинком). Латунные винты DIN 913 не проводят ток, а значит, также могут использоваться в токопроводящем оборудовании.

Полиамидные установочные винты DIN 913 поставляются в твердом пластике молочного цвета.

Таблица размеров на винт установочный (с внутренним шестигранником) DIN 913

dt (max)	-	-	-	-	-
s	1.5	2	2.5	3	4

L(мм)	d
L(мм)	M4	M5	M6	M8	M10	M12
6
8
10
12
16
20
25
30
35
40

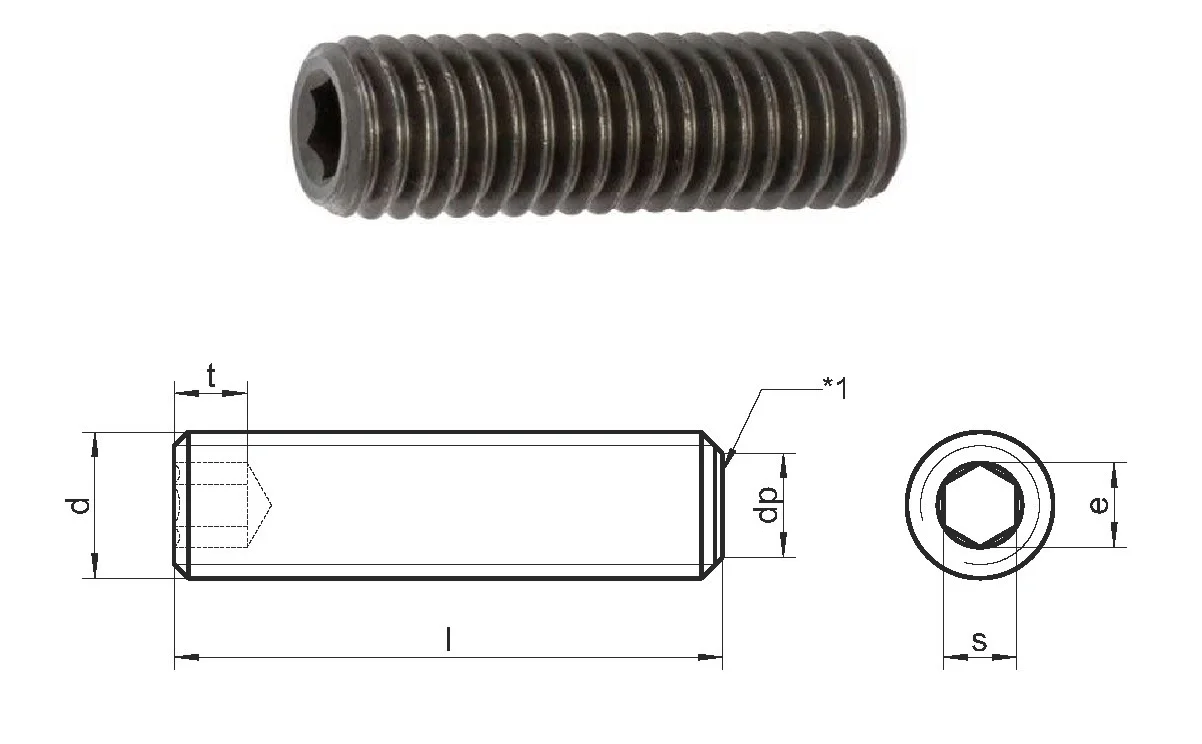

Таблица размеров установочных винтов с внутренним шестигранником и плоским концом DIN 913 (ISO 4026) в мм

d		М1,4	М1,6	М2	М2,5	M3	M4	M5	М6	М8	М10	М12	М16	М20	М24
P		0,3	0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2,5	3
d_p		0,45	0,8	1	1,5	2	2,5	3,5	4	5,5	7	8,5	12	15	18
s		0,7	0,7	0,9	1,3	1,5	2	2,5	3	4	5	6	8	10	12
t	короткие	0,6	0,7	0,8	1,2	1,2	1,5	2	2	3	4	4,8	6,4	8	10
t	длинные	1,4	1,5	1,7	2	2	2,5	3	3,5	5	6	8	10	12	15
l
2		#	#	#
2,5		#	#	#	#
3		+	+	#	#	#
4		+	+	+	+	#	#
5		+	+	+	+	+	#	#
6		+	+	+	+	+	+	#	#
8			+	+	+	+	+	+	+	#
10				+	+	+	+	+	+	+	#
12					+	+	+	+	+	+	+	#
16						+	+	+	+	+	+	+	#
20							+	+	+	+	+	+	+	#
25								+	+	+	+	+	+	+	#
30									+	+	+	+	+	+	+
35										+	+	+	+	+	+
40										+	+	+	+	+	+
45											+	+	+	+	+
50											+	+	+	+	+
55												+	+	+	+
60												+	+	+	+

Обозначения:

d - номинальный диаметр резьбы
P - шаг резьбы
d_p - диаметр плоского конца, макс.
s - размер под ключ
t - глубина шлица винта, мин.
l - длина винта
# - короткие винты с обязательным углом фаски 120°
+ - длинные винты с углом фаски 90°
