DIN 912 Винт (болт)

Винт DIN 912 (болт) с цилиндрической головкой и внутренним шестигранником. Данный крепеж полностью соответствует предписаниям по ГОСТ 11738, ISO 4762. Основное применение винт DIN заслужил в машиностроении, строительстве и мебельном производстве, где крепеж должен обеспечивать достаточное сопротивление ударно-динамическим и циклическим нагрузкам. Аналог: ГОСТ 11738, ISO 4762

Общее описание

Винт DIN 912 (болт) с цилиндрической головкой и внутренним шестигранником. Данный крепеж полностью соответствует предписаниям по ГОСТ 11738, ISO 4762.

А учитывая то, что винты выпускаются в широком размерном диапазоне, можно подобрать крепеж под любые задачи.

Производство винтов DIN 912

Данные винты изготавливаются из углеродистой или нержавеющей (А2 и А4) стали. Класс прочности винтов из углеродистой стали может быть 8.8, 10.9 и 12.9. Для классов прочности 8.8 и 10.9 применяют оцинкованные и оксидированные покрытия. Винт DIN 912 класса прочности 12.9 бывает только оксидированным.

Применение винтов

Основное применение винт DIN заслужил в машиностроении, строительстве и мебельном производстве, где крепеж должен обеспечивать достаточное сопротивление ударно-динамическим и циклическим нагрузкам.

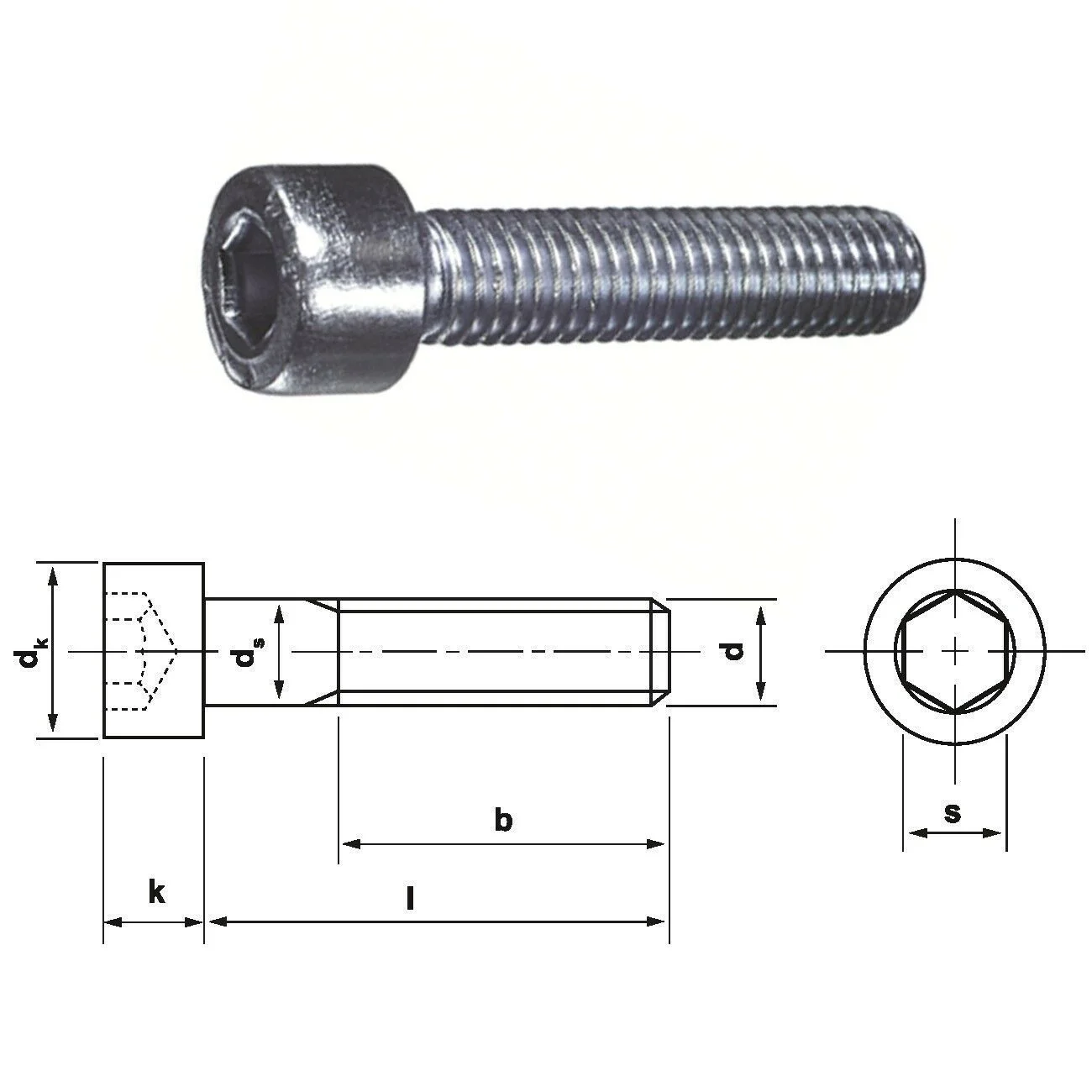

Таблица размеров

L	d
b	18	20	22	24	28	32	36	40	44	48	52	60	72	84	96
dk (max)	5.5	7	8.5	10	13	16	18	21	24	27	30	36	45	54	63
k (max)	3	4	5	6	8	10	12	14	16	18	20	24	30	36	42
s	2.5	3	4	5	6	8	10	12	14	14	17	19	22	27	32
L	M3	M4	M5	M6	M8	M10	M12	М14	М16	М18	М20	М24	М30	М36	M42
6
8
10
12
14
16
18
20
22
25
30
35
40
45
50
55
60
65
70
75
80
90
100
110
120
130
140
150
160
170
180
200
220
240
250
260
280
350
460

Таблица сравнения стандартов на винты DIN 912 и ГОСТ 11738-84

Параметр	DIN 912	ГОСТ 11738-84
d - номинальный диаметр резьбы, мм	от М1.4 до М100	от М3 до М36
l - длина винта, мм	от 2 до 300	от 5 до 200
Шаг резьбы, мм	от 0.3 до 6	от 0.5 до 4
d_k - диаметр головки, мм	от 2.6 до 150	от 5.5 до 54
k - высота головки, мм	от 1.4 до 100	от 3 до 36
b - длина резьбы, мм	от 14 до 212	от 18 до 84
Класс точности	А	А
Класс прочности для стальных винтов	8.8, 10.9, 12.9	8.8, 12.9 допускается 5.6, 6.8, 10.9
Покрытие	Цинковое покрытие, без покрытия	Цинковое хроматированное, кадмиевое хроматированное, окисное, без покрытия

Материалы

Материал	Класс прочности	Покрытия
Сталь	8.8	цинковое покрытие; цинковое покрытие с толстым слоем пассивации; жёлтое цинковое покрытие; цинк-ламельное покрытие
Сталь	10.9	цинковое покрытие; цинк-ламельное покрытие
Сталь	12.9	цинк-ламельное покрытие
Нержавеющая сталь	А2 - 70, А4 - 70, А4 - 80

Таблица размеров винтов (болтов) DIN 912 (ISO 4762) с внутренним шестигранником в мм (крупная резьба)

d	М1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	М14	М16	М18
dk	2.6	3	3,8	4,5	5.5	7	8.5	10	13	16	18	21	24	27
k	1.4	1,6	2	2,5	3	4	5	6	8	10	12	14	16	18
s	1.3	1,5	1,5	2	2.5	3	4	5	6	8	10	12	14	14
b	14	15	16	17	18	20	22	24	28	32	36	40	44	48

d	М20	М22	М24	М27	М30	М33	М36	М39	M42	М45	M48	M56	M64	М72
dk	30	33	36	40	45	50	54	58	63	68	72	84	96	108
k	20	22	24	27	30	33	36	39	42	45	48	56	64	72
s	17	17	19	19	22	24	27	27	32	36	36	41	46	55
b	52	56	60	66	72	78	84	90	96	102	108	124	140	156

Таблица размеров винтов (болтов) DIN 912 (ISO 12474) с внутренним шестигранником в мм (мелкая резьба)

d	M8	M10	M12	М14	М16	М18	М20	М24	М30	М36	M42	M48	M56	M64
P	1	1	1,25	1,5	1,5	1,5	1,5	2	2	3	3	3	4	4
P	1	1,25	1,5	1,5	1,5	1,5	2	2	2	3	3	3	4	4
dk	13	16	18	21	24	27	30	36	45	54	63	72	84	96
k	8	10	12	14	16	18	20	24	30	36	42	48	56	64
s	6	8	10	12	14	14	17	19	22	27	32	36	41	46
b	28	32	36	40	44	48	52	60	72	84	96	108	124	140

Обозначения:

d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр цилиндрической головки
k - высота головки винта (болта)
s - размер внутреннего шестигранника винта под ключ
b - длина резьбовой части винта (болта), макс.
