Штифт конический с внутренней резьбой DIN 7978 изготавливается из закаленной и нержавеющей стали. Штифтами называют металлические крепежные детали, которые по форме могут быть цилиндрическими или коническими обработанными стержнями. Ими соединяют детали, узлы, при этом сами метизы находятся в статическом состоянии. Им придаются, при постановке в рабочее место, особые позиции в зависимости от характера и геометрии крепления плоскостей. Считается широко востребованным в машиностроении, приборостроении, в других производительных областях штифт конический с внутренней резьбой DIN 7978. Спроектирован он и выполнен по стандартным немецким лекалам и соответствует ГОСТу 9464-79 Российской Федерации и международному сертификационному стандарту ISO 8736. Аналог: ГОСТ 9464, ISO 8736.

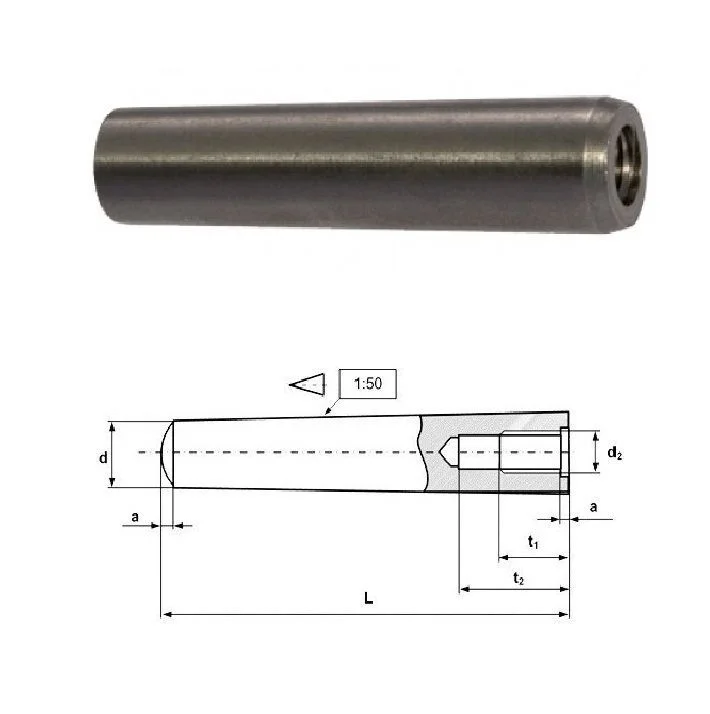

DIN 7978
Для использования данного типа метиза необходимо заранее крепко зафиксировать детали, каждую по отдельности так, чтобы их отверстия, соответствующие диаметру штифта, идеально совпадали по продольной оси. Затем при помощи специального приспособления устанавливают в подготовленное место штифт с натяжкой. То есть очень плотно, В результате, возникающая сила трения между поверхностью метиза и стенками отверстий настолько возрастает, что препятствует не только выпадению крепежного элемента, но и даже ничтожному его проворачиванию.
Если сравнивать конические и цилиндрические штифты, то первые более универсальные в применении и эффективные. Именно коническая форма дает возможность применять крепеж многократно. При этом точность скрепляемых плоскостей, деталей, узлов остается неизменной.
7978-й штифт является специальной крепежной деталью, которая позволяет зафиксировать две детали с исключительной точностью в требуемом положении.
Для производства данного типа штифтов метизные предприятия закупают у металлопрокатчиков специальные стали, обладающие большой прочностью и противостоящие коррозии или негативному влиянию агрессивных сред. По заказам метизные заводы могут изготовить штифт из закаленной стали. При необходимости крепежи проходят дополнительную обработку, повышающую их прочность.
Купить DIN 7978
Наше предприятия успешно поставляет все виды штифтом на профильные торговые ликвидные площадки оптовыми партиями по самым демократическим ценам. Заявку на покупку можно оформить как в головном офисе, так и на Интернет ресурсе нашего предприятия. Есть большой выбор дешевой, но удобной и прочной тары.Это специальные поддоны, полиэтиленовые вместительные пакеты и другие виды.
Для того чтобы купить DIN 7978 позвоните по тел. (812)313-22-80 и наши менеджеры предложат для вас самые лучшие цены и минимальные сроки поставки.
d2 | M3 | M4 | M5 | M6 | M8 |
---|---|---|---|---|---|
t1 | 4 | 6 | 8 | 10 | 12 |
I(мм) | d | |||||
---|---|---|---|---|---|---|
5 | 6 | 8 | 10 | 12 | 16 | |
30 | ||||||
40 | ||||||
45 | ||||||
50 | ||||||
55 | ||||||
60 | ||||||
70 | ||||||
80 | ||||||
90 | ||||||
100 |
d1 | d2 | a | b | t мин. |
---|---|---|---|---|
6 | М4 | 0.8 | 6 | 10 |
8 | М5 | 1 | 8 | 12 |
10 | М6 | 1.2 | 10 | 16 |
12 | М8 | 1.6 | 12 | 20 |
16 | М10 | 2 | 16 | 25 |
20 | М12 | 2.5 | 18 | 27 |
