Используется совместно с болтами, винтами и прочими крепежными изделиями. Обеспечивает уменьшение и распределение давления на опорную поверхность изделия. Применяется в машиностроении и строительстве. Диаметр внутреннего отверстия немного больше чем диметр соответствующего метрического крепежа. Шайба DIN 7349 изготавливается из оцинкованной стали или нержавейки.

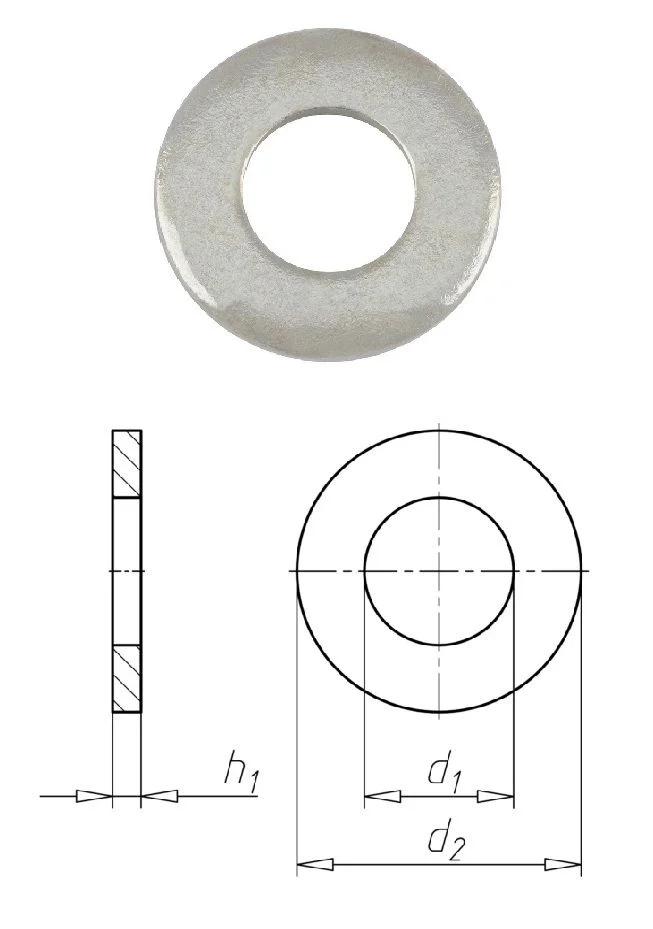

DIN 7349 Шайба для пружинного штифта
| d | d1 | d2 | s |
|---|---|---|---|
| M6 | 6.4 | 17.0 | 3.0 |
| M8 | 8.4 | 21.0 | 4.0 |
| M10 | 10.5 | 25.0 | 4.0 |
| M12 | 13.0 | 30.0 | 6.0 |
| M16 | 17.0 | 40.0 | 6.0 |
| M20 | 21.0 | 44.0 | 8.0 |
| M24 | 25.0 | 50.0 | 10.0 |
| M27 | 28.0 | 60.0 | 10.0 |
| M30 | 31.0 | 68.0 | 10.0 |
