Превосходное сочетание надежности и прекрасных механических свойств, позволяет использовать гайку DIN 6923 даже без использования пружинных и стопорных шайб. Используется совместно с болтами, винтами и прочим метрическим крепежом. Фланец обеспечивает уменьшение давления на поверхность, а специальные зазубрены, дают дополнительную силу затяжки. Такое соединение обладает очень высокой прочностью. Увеличенная площадь крепежа со стороны фланца позволяет снизить давление на прикрепляемую деталь. Классы прочности гаек с фланцем: 8, 10 и 12. Высота крепежных деталей равна диаметру резьбы. Гайка шестигранная с фланцем (насечкой) DIN 6923 используется в строительстве, машиностроении и других отраслях.
DIN 6923
Превосходное сочетание надежности и прекрасных механических свойств, позволяет использовать данную гайку даже без использования пружинных и стопорных шайб. Используется совместно с болтами, винтами и прочим метрическим крепежом. Фланец обеспечивает уменьшение давления на поверхность, а специальные зазубрены, дают дополнительную силу затяжки. Такое соединение обладает очень высокой прочностью. Гайка шестигранная с фланцем DIN 6923 изготавливается из горячеоцинкованной, электрооцинкованной углеродистой стали или нержавейки.
Применение
Применение гайки din 6923 обусловлено технологическими ситуациями, когда необходимо достаточно прочно закрепить плоскости при помощи болта и гайки и одновременно не повредить площадь этих конструктивных соединяемых элементов. Именно фланцевая гайка увеличивает площадь силового давления на соединяемую деталь или узел и тем самым распределяет нагрузки, которые становятся меньшими на единицу площади. В принципе, здесь фланец заменяет шайбу такого же размера. Но, как видим, гайка шестигранная с фланцем востребована больше, поскольку ускоряет процесс монтажа.

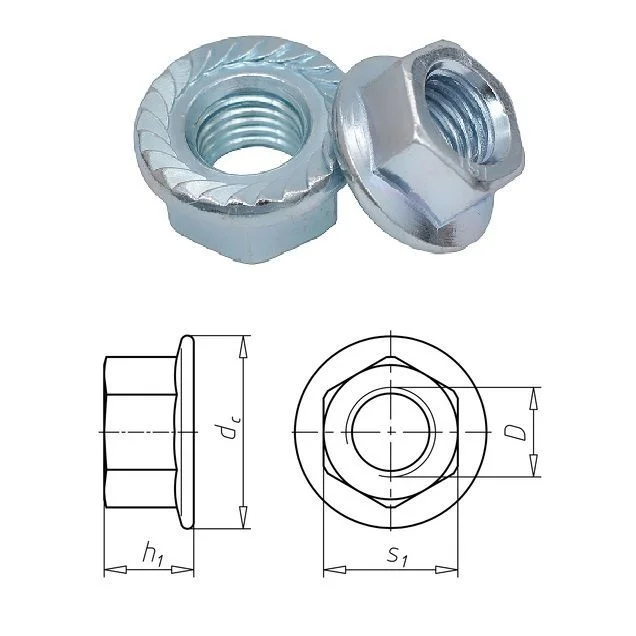

Размеры гаек шестигранных с фланцем (насечкой) DIN 6923
| d | s | d2 |
|---|---|---|
| M5 | 8 | 11.8 |
| M6 | 10 | 14.2 |
| M8 | 13 | 17.9 |
| M10 | 15 | 21.8 |
| M12 | 19 | 26.0 |
| M16 | 22 | 34.5 |
| d | d2 | m | s |
|---|---|---|---|
| М4 | 10 | 4.65 | 7 |
| M5 | 11.8 | 5 | 8 |
| M6 | 14.2 | 6 | 10 |
| M8 | 17.9 | 8 | 13 |
| M10 | 21.8 | 10 | 15 |
| M12 | 26 | 12 | 18 |
| М16 | 34.5 | 16 | 24 |
| М20 | 42.8 | 20 | 30 |
Обозначения:
d - номинальный диаметр резьбы
d2 - диаметр фланца, макс.
m - высота гайки, макс.
s - размер гайки под ключ
| Параметр | DIN 6923 | ГОСТ Р 50592-93 |
|---|---|---|
| d - диаметр резьбы гайки, мм | от М5 до М20 | от М5 до М20 |
| m - высота гайки с фланцем, мм | от 5 до 20 | от 5 до 20 |
| d2 - наружный диаметр гайки, мм | от 11.8 до 42.8 | от 11.8 до 42.8 |
| Шаг резьбы, мм | крупный от 0,8 до 2,5 мелкий от 1 до 1,5 |
крупный от 0,8 до 2,5 мелкий от 1 до 1,5 |
| Класс прочности | 8, 10, 12 | 8, 10, 12 |
| Класс точности | А | А |
| Поле допуска | 6g | 6H |
