Стандарт DIN 6917. Описание: DIN 6917 Шайба косая квадратная клиновая с проточкой (14 Grad), для двутавров, для высоконагруженных предварительно напряжённых резьбовых соединений (HV) стальных конструкций.
DIN 6917 Шайба косая квадратная клиновая с проточкой
Материалы:
- Сталь С 45 улучшенная
- Сталь с покрытием: горячая оцинковка

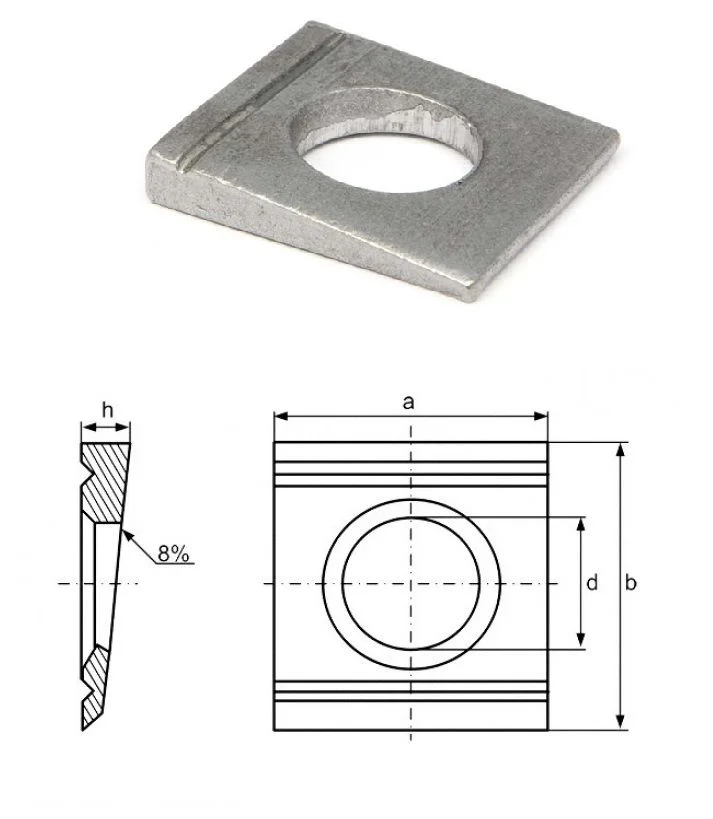

Размеры клиновых квадратных косых шайб DIN 6917 в мм:
| d | a | b | e | h |
|---|---|---|---|---|
| 13 | 26 | 30 | 4.1 | 6.2 |
| 17 | 32 | 36 | 5 | 7.5 |
| 21 | 40 | 44 | 6.1 | 9.2 |
| 23 | 44 | 50 | 6.5 | 10 |
| 25 | 56 | 56 | 6.9 | 10.8 |
| 28 | 56 | 56 | 6.9 | 10.8 |
| 31 | 62 | 62 | 7.5 | 11.7 |
| 37 | 68 | 68 | 8 | 12.5 |
