Стандарт DIN 6916 соответствует ISO 7416.

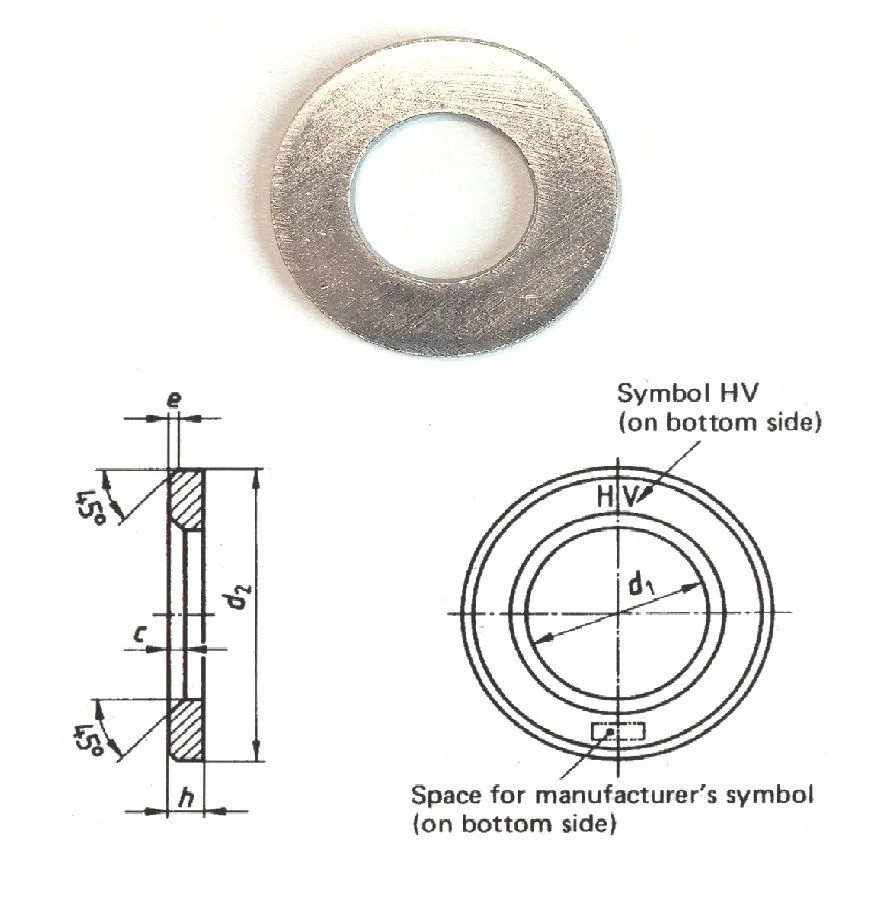

Описание: DIN 6916 Шайба высокопрочная, закалённая круглая оцинкованная для высоконагруженных предварительно напряжённых резьбовых соединений (HV) стальных конструкций.
Размеры шайбы: Диаметр внутренний от 13 до 37 мм, диаметр наружный от 24 до 66 мм, толщина от 3 до 6 мм.
Материалы:
- Сталь
- Сталь с покрытием: желтое хроматирование, горячая оцинковка
- Нержавеющая сталь
- Цветные металлы, сплавы, пластик
| Диаметр резьбы болтов, гаек | d1 мин. | d2 макс. | h | c мин. |
|---|---|---|---|---|
| М12 | 13 | 24 | 3 | 1.6 |
| М16 | 17 | 30 | 4 | 1.6 |
| М20 | 21 | 37 | 4 | 2 |
| М22 | 23 | 39 | 4 | 2 |
| М24 | 25 | 44 | 4 | 2 |
| М27 | 28 | 50 | 5 | 2.5 |
| М30 | 31 | 56 | 5 | 2.5 |
| М36 | 37 | 66 | 5 | 2.5 |
