Винт с полупотайной головкой (с крестообразным шлицем) DIN 6912 изготавливается из нержавеющей кислотостойкой стали.
DIN 6912
Винт с полупотайной головкой (с крестообразным шлицем) DIN 6912 изготавливается из нержавеющей кислотостойкой стали.
| k | 3.5 | 4.0 | 5.0 | 6.0 | 7.0 |
|---|---|---|---|---|---|
| d1 | 8.5 | 10.0 | 13.0 | 16.0 | 18.0 |
| L(мм) | d | ||||
|---|---|---|---|---|---|
| M5 | M6 | M8 | M10 | M12 | |
| 6 | |||||
| 8 |
|
|
|||
| 10 |
|
||||
| 12 |
|
|
|
|
|
| 16 |
|
|
|
|
|
| 20 |
|
|
|
|
|
| 25 |
|
|
|
|
|
| 30 |
|
|
|
|
|
| 35 |
|
||||
| 40 |
|
|
|||
| 50 |
|
||||
| 60 | |||||
| d | M4 | M5 | M6 | M8 | M10 | M12 | М14 | М16 | М20 | М22 | М24 | М30 | М36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | |
| dk | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 33 | 36 | 45 | 54 | |
| k | 2,8 | 3,5 | 4 | 5 | 6,5 | 7,5 | 8,5 | 10 | 12 | 13 | 14 | 17,5 | 21,5 | |
| s | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 17 | 17 | 19 | 22 | 27 | |
| b | l ≤ 125 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 50 | 54 | 66 | 78 |
| 125 < l ≤ 200 | - | - | - | - | 32 | 36 | 40 | 44 | 52 | 56 | 60 | 72 | 84 | |
| l > 200 | - | - | - | - | - | - | - | 57 | 65 | 69 | 73 | 85 | 97 | |

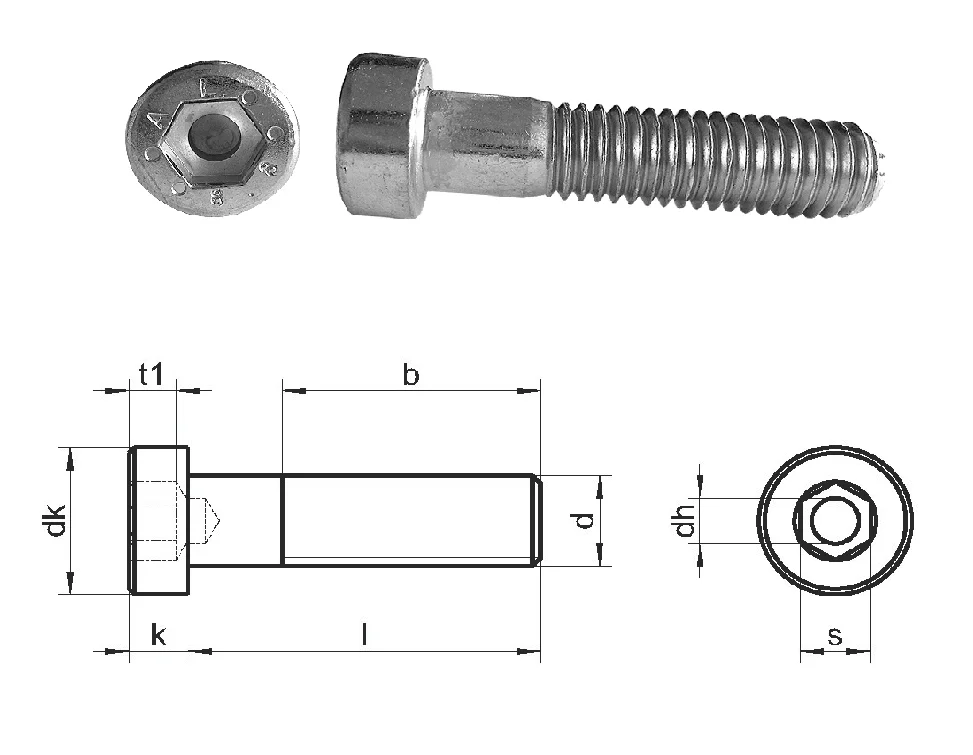

Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр цилиндрической головки винта (болта)
k - высота головки винта
s - размер внутреннего шестигранника под ключ
b - длина резьбы винта
l - длина винта
