Внешне стопорное кольцо 6799 DIN представляет собой разорванное металлическое кольцо со специальными выступами в середине. При постановке в рабочее положение металлический крепеж под усилием разгибается и благодаря пружинистости плотно фиксируется в пазах или шлицах вала. Таким образов происходит жесткая фиксация шкива или зубчатой шестерни на валу. Внешне 6799 DIN представляет сосбой разорванное металлическое кольцо со специальными выступами в середине. При постановке в рабочее положение металлический крепеж под усилием разгибается и благодаря пружинистости плотно фиксируется в пазах или шлицах вала. Таким образов происходит жесткая фиксация шкива или зубчатой шестерни на валу. Аналог: ГОСТ 11648
DIN 6799 Стопорное кольцо для вала
Такая конструкция стопорного кольца (полукольца) дает возможность быстрой установки и снятия с вала шкива, шестерни. По эксплуатационным характеристикам данный метиз соответствует немецкому качественному стандарту DIN, а также ГОСТу 11648 Российской Федерации.
Применение
Данный тип метиза находит широкое применение в узлах, механических системах, в которых есть валы. Этот крепежный материал хорошо фиксирует различные на них детали. Кольца стопорные удобны для оперативной постановки детали или ее демонтажа.
Производство
Для производства крепежного металлического изделия используют пружинную сталь, а также стали с коррозийной цинковой защитой и нержавеющие стали марки А1 и А4. Они обеспечивают стопорному кольцу высокую прочность и долговечность при интенсивной эксплуатации.
Метизные предприятия для изготовления стопорного кольца применяют специальные переналаживающие станки высокой точности обработки материала. Они способны осуществлять высадку, как со стальных прутьев, так и из листовой стали. Производство описываемой крепежной детали осуществляется холодным способом. Отсутствие термической обработки металла сохраняет его первоначальные качественные характеристики. Станки очень производительные. Основная их часть выпускается в России, а некоторая закупается за рубежом. В частности, в Германии, Франции.

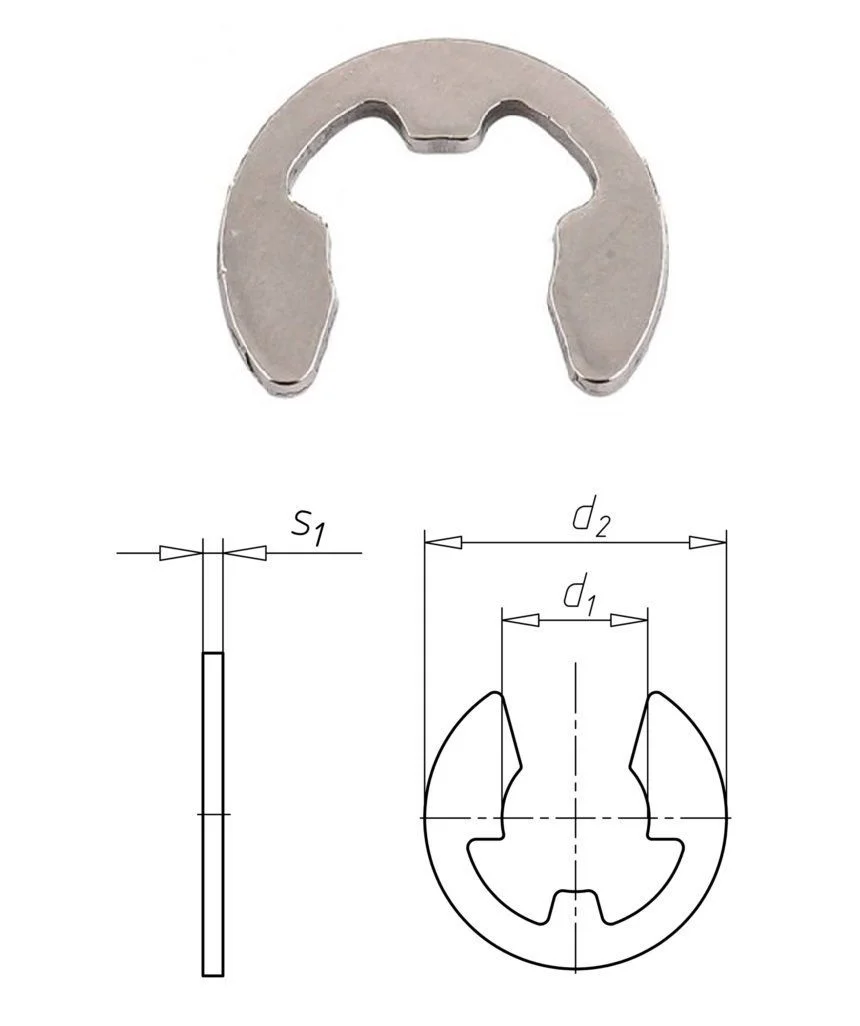

Размеры стопорного кольца для вала DIN 6799
| d | a | d3 | s |
|---|---|---|---|
| 1.5 | 1.28 | 4.25 | 0.4 |
| 2.3 | 1.94 | 6.3 | 0.6 |
| 3.2 | 2.7 | 7.3 | 0.6 |
| 4.0 | 3.34 | 9.3 | 0.7 |
| 5.0 | 4.11 | 11.3 | 0.7 |
| 6.0 | 5.26 | 12.3 | 0.7 |
| 7.0 | 5.84 | 14.3 | 0.9 |
| 8.0 | 6.52 | 16.3 | 1.0 |
| 9.0 | 7.63 | 18.8 | 1.1 |
| 10.0 | 8.32 | 20.4 | 1.2 |
| 12.0 | 10.45 | 23.4 | 1.3 |
| 15.0 | 12.61 | 29.4 | 1.5 |
