Тип А – Наружные зубья. Наружные зубья создают контр усилие и обеспечивают надежное схватывание с поверхностью соединяемого изделия. Используется в машиностроении и строительстве совместно с болтами, винтами и прочими метрическим крепежом. Внутренний диаметр немного больше диаметра резьбы соответствующего крепежного элемента. Шайба DIN 6798 изготавливаются из пружинной стали, оцинкованной стали, нержавейки.
Шайбы стопорная зубчатая DIN 6798
В некоторых специфических производствах обычная шайба играет важную роль в скрепе плоскостей, деталей и узлов. Такой шайбой является DIN 6798.
Шайба DIN 6798, представляет собой крепежное металлическое изделие, которое полностью отвечает качественным стандартам Германии и Российской Федерации.
Шайба DIN 6798 производится в следующих форматах:
- DIN 6798 А Шайба стопорная с наружными зубьями
- DIN 6798 J Шайба стопорная с внутренними зубьями
- DIN 6798 V Шайба стопорная, форма V - вогнутая, аналог ГОСТ 10464
Применение
На вид шайба представляет собой обычное металлическое кольцо. На внешней стороне нарезаны зубья. Именно они и увеличивают силу сопротивления откручиванию гайки или болта во время воздействия вибрации. Эту важную работу осуществляют наружные зубья. Они, при зажиме гайки или болта, буквально «впиваются» в тело соединяемых плоскостей и тем самым образуют своеобразный стопор. Это настолько эффективно, что при эксплуатации скрепленного узла, который подвержен мощной вибрации при работе, он остается не рассоединяемым.
Эффективная 6798 дин шайба используется в различных областях производства. Особенно активно в мебельном кластере. Также охотно покупают шайбу строители, машиностроители, приборостроители и другие.
Производство
Согласно ГОСТ 10463 шайба с наружными зубьями стопорная изготавливается из пружинных сталей, а также из нержавеющей стали А2 (тип 12Х18Н9Т). Для применения в агрессивных средах шайбу производят из стали А4 (тип 10Х17Н13М2Т), аустенитной кислотостойкой стали.
На метизных предприятиях для производства данного вида метиза используют специальные станки с программным обеспечением. При этом точно сохраняются все размеры высечек зубьев, что существенно увеличивает эффективность стопорной шайбы.
Метрические размеры описываемой шайбы находятся в диапазоне, предусмотренных отечественным ГОСТом. В частности, по диаметру они могут быть от 1,8 до 48 миллиметров. Шайба с наружными зубьями стопорная достойно выдержала испытанием временем и применением на новых видах механизмов.
| d* | d1 | d2 | s |
|---|---|---|---|
| M2 | 2.2 | 4.5 | 0.3 |
| M2.3 | 2.5 | 5 | 0.4 |
| M2.5 | 2.7 | 5.5 | 0.4 |
| M3 | 3.2 | 6 | 0.4 |
| М3.5 | 3.7 | 7 | 0.5 |
| M4 | 4.3 | 8 | 0.5 |
| M5 | 5.3 | 10 | 0.6 |
| M6 | 6.4 | 11 | 0.7 |
| М7 | 7.4 | 12.5 | 0.8 |
| M8 | 8.4 | 15 | 0.8 |
| M10 | 10.5 | 18 | 0.9 |
| M12 | 13 | 20.5 | 1 |
| M14 | 15 | 24 | 1 |
| M16 | 17 | 26 | 1.2 |
| М18 | 19 | 30 | 1.4 |
| M20 | 21 | 33 | 1.4 |
| М22 | 23 | 36 | 1.5 |
| M24 | 25 | 38 | 1.5 |
| М27 | 28 | 44 | 1.6 |
| M30 | 31 | 48 | 1.6 |

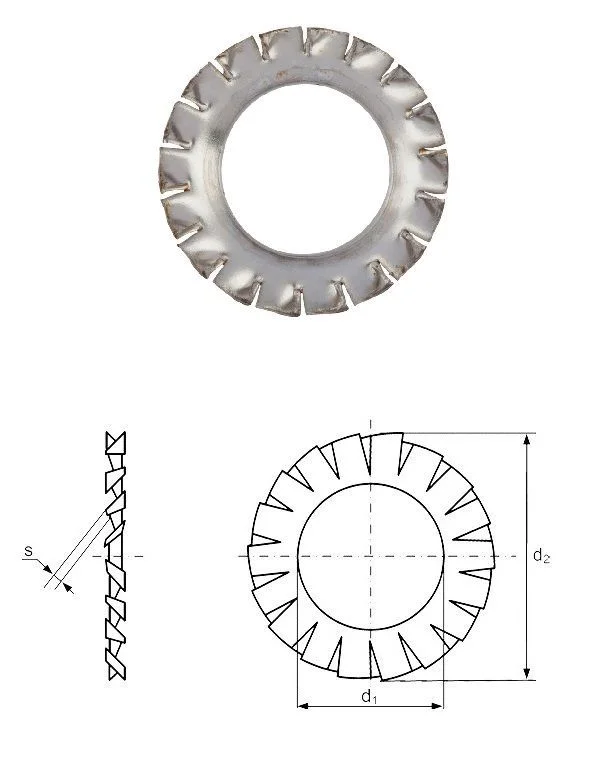

Обозначения:
d* - размер резьбы болтов, винтов, гаек
d1 - внутренний диаметр стопорной шайбы
d2 - наружный диаметр
s - толщина материала шайбы
h - высота шайбы в свободном состоянии
| d* | d1 | d2 | s |
|---|---|---|---|
| M2 | 2.2 | 4.5 | 0.3 |
| M2.3 | 2.5 | 5 | 0.4 |
| M2.5 | 2.7 | 5.5 | 0.4 |
| M3 | 3.2 | 6 | 0.4 |
| М3.5 | 3.7 | 7 | 0.5 |
| M4 | 4.3 | 8 | 0.5 |
| M5 | 5.3 | 10 | 0.6 |
| M6 | 6.4 | 11 | 0.7 |
| М7 | 7.4 | 12.5 | 0.8 |
| M8 | 8.4 | 15 | 0.8 |
| M10 | 10.5 | 18 | 0.9 |
| M12 | 13 | 20.5 | 1 |
| M14 | 15 | 24 | 1 |
| M16 | 17 | 26 | 1.2 |
| М18 | 19 | 30 | 1.4 |
| M20 | 21 | 33 | 1.4 |
| М22 | 23 | 36 | 1.5 |
| M24 | 25 | 38 | 1.5 |
| М27 | 28 | 44 | 1.6 |
| M30 | 31 | 48 | 1.6 |
* - размер резьбы крепёжного изделия
