DIN 6332 Шпилька стопорная стальная с упорной цапфой. Материалы: Сталь 5.8, 8.8, Сталь с покрытием: гальваническая оцинковка. Аналог: ISO 2339
DIN 6332 Шпилька стопорная
Стандарт DIN 6332
Описание: DIN 6332 Шпилька стопорная стальная с упорной цапфой.
Материалы:
- Сталь 5.8, 8.8
- Сталь с покрытием: гальваническая оцинковка.

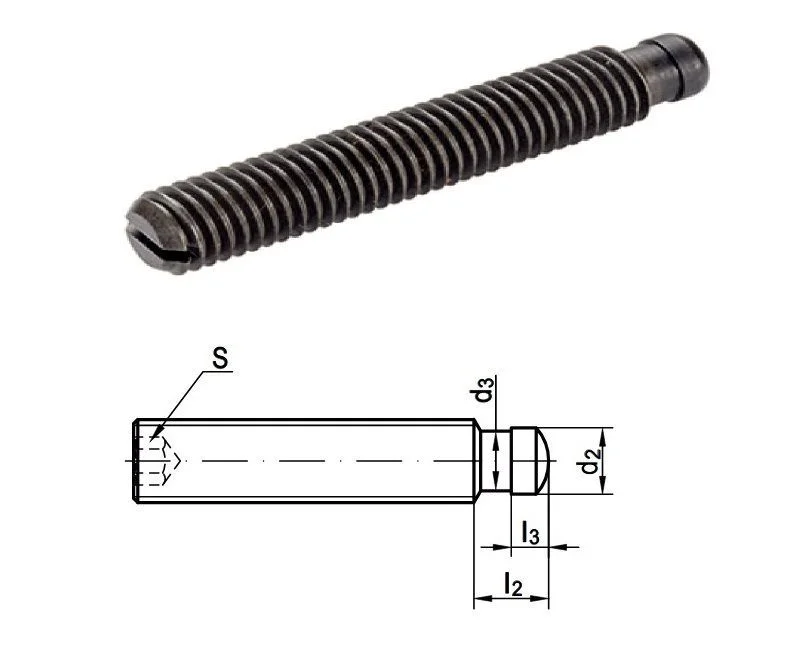

Размеры стопорной шпильки DIN 6332 в мм:
| d2 | 4.5 | 6 | 8 | 8 | 12 | 15.5 |
|---|---|---|---|---|---|---|
| d3 | 4 | 5.4 | 7.2 | 7.2 | 11 | 14.4 |
| l2 | 6 | 7.5 | 9 | 10 | 12 | 14 |
| l3 | 2.5 | 3 | 4.5 | 4.5 | 5 | 5.5 |
| l1 | d1 | |||||
| M6 | M8 | M10 | M12 | M16 | M20 | |
| 30 |
|
|||||
| 35 |
|
|
||||
| 40 |
|
|
||||
| 45 |
|
|
|
|||
| 50 |
|
|
|
|
||
| 55 |
|
|||||
| 60 |
|
|
|
|||
| 65 |
|
|
|
|||
| 70 |
|
|
|
|||
| 75 |
|
|||||
| 80 |
|
|
|
|
||
| 90 |
|
|||||
| 100 |
|
|
|
|||
| 125 |
|
|
||||
| 150 |
|
|||||
