Болт призонный DIN 610 с короткой резьбовой цапфой и шестигранной головкой, метрическая резьба от М8 до М36, длина от 25 до 200 мм. Материалы: Сталь: 5.6, 8.8, 10.9 (класс прочности для болтов), Нержавеющая сталь: А2, А4.
DIN 610 Болт стяжной призонный шестигранный с короткой резьбовой цапфой
<>/p
Стандарт DIN 610
Описание крепежа: DIN 610 Болт стяжной призонный с шестигранной головкой и короткой резьбовой цапфой.
Материалы:
- Сталь: 5.6, 8.8, 10.9 (класс прочности для болтов)
- Нержавеющая сталь: А2, А4

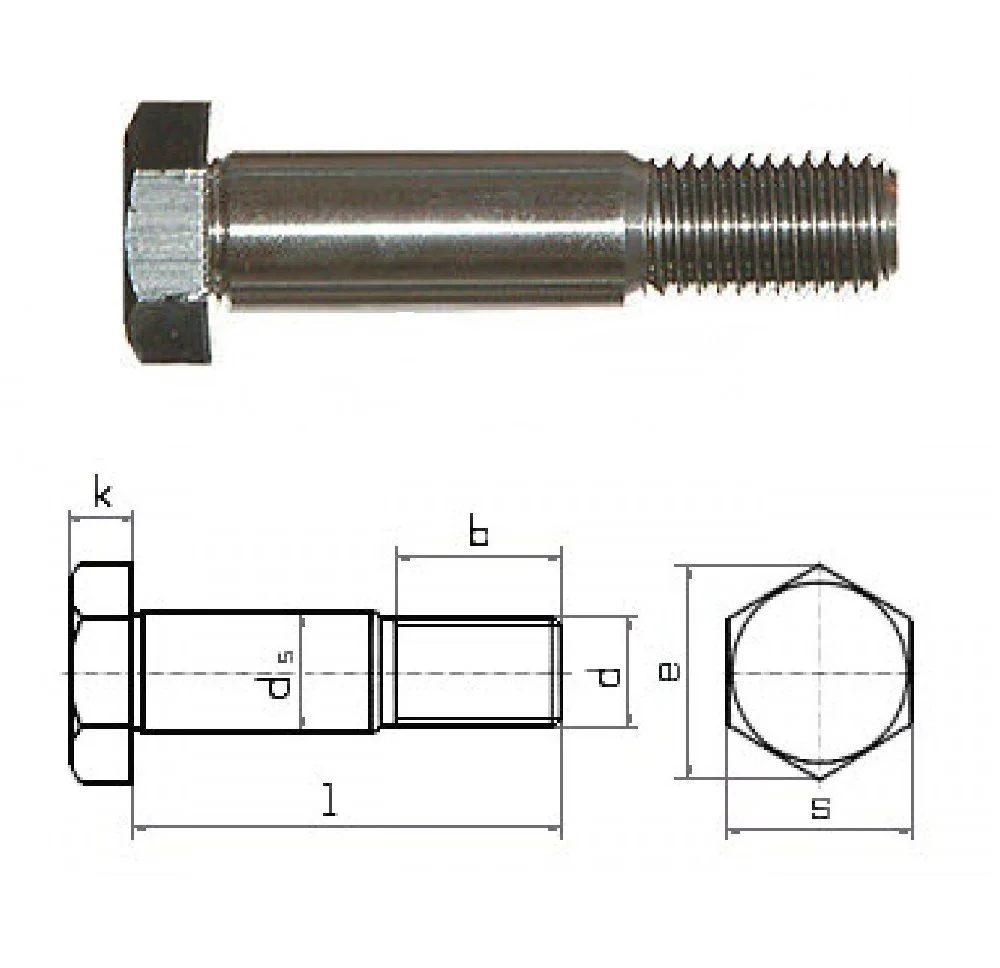

Размеры стяжных призонных болтов с шестигранной головкой и короткой резьбовой цапфой DIN 610 в мм:
| b (50 мм) | 11.5 | 13.5 | 15.5 | 17 | 19 | 21.5 | 22.5 | 24.5 | 26.5 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| b (150 мм) | 13.5 | 15.5 | 17.5 | 19 | 21 | 23.5 | 24.5 | 26.5 | 28.5 | 34 | 40 |
| b (150 мм) | 18.5 | 20.5 | 22.5 | 24 | 26 | 28.5 | 29.5 | 31.5 | 33.5 | 39 | 45 |
| ds | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 32 | 38 |
| s | 13 | 16/17 | 18/19 | 21/22 | 24 | 27 | 30 | 32/34 | 36 | 46 | 55 |
| l | d | ||||||||||
| M8 | M10 | M12 | М14 | M16 | М18 | М20 | М22 | М24 | М30 | М36 | |
| 25 |
|
||||||||||
| 30 |
|
|
|
||||||||
| 35 |
|
|
|
|
|
||||||
| 40 |
|
|
|
|
|
|
|
||||
| 45 |
|
|
|
|
|
|
|
|
|||
| 50 |
|
|
|
|
|
|
|
|
|
||
| 55 |
|
|
|
|
|
|
|
|
|
|
|
| 60 |
|
|
|
|
|
|
|
|
|
|
|
| 65 |
|
|
|
|
|
|
|
|
|
||
| 70 |
|
|
|
|
|
|
|
|
|
|
|
| 75 |
|
|
|
|
|
|
|
|
|||
| 80 |
|
|
|
|
|
|
|
|
|
|
|
| 85 |
|
|
|
|
|
|
|
||||
| 90 |
|
|
|
|
|
|
|
|
|
||
| 95 |
|
|
|
|
|||||||
| 100 |
|
|
|
|
|
|
|
|
|
||
| 110 |
|
|
|
|
|
|
|
|
|||
| 120 |
|
|
|
|
|
|
|
|
|||
| 130 |
|
|
|
|
|
|
|||||
| 140 |
|
|
|
|
|
|
|||||
| 150 |
|
|
|
|
|
|
|||||
| 160 |
|
|
|
|
|
|
|||||
| 170 |
|
|
|
|
|||||||
| 180 |
|
|
|
|
|
|
|||||
| 190 |
|
|
|
|
|||||||
| 200 |
|
|
|
|
|
||||||
| d | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M30 | M36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| p | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3,5 | 4 | |
| k | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 19 | 22 | |
| ds | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 32 | 38 | |
| s | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 32 | 36 | 46 | 55 | |
| e | 14,38 | 17,77 | 19,85 | 22,78 | 26,17 | 29,56 | 32,95 | 37,29 | 39,55 | 50,85 | 60,79 | |
| b | l ≤ 50 | 11,5 | 13,5 | 15,5 | 17 | 19 | 21,5 | 22,5 | 24,5 | 26,5 | - | - |
| 50 < l ≤ 150 | 13,5 | 15,5 | 17,5 | 19 | 21 | 23,5 | 24,5 | 26,5 | 28,5 | 34 | 40 | |
| l > 150 | 18,5 | 20,5 | 22,5 | 24 | 26 | 28,5 | 29,5 | 31,5 | 33,5 | 39 | 45 | |
Обозначения:
d - номинальный диаметр резьбы
p - шаг резьбы
k - высота шестигранной головки
ds - диаметр стержня
e - диаметр описанной окружности, не менее
s - размер под ключ
b - длина резьбы цапфы
l - длина болта
