DIN 605 Болт с потайной головкой и высоким четырехгранным подголовком, неполная метрическая резьба. Стандарт DIN 605 соответствует ГОСТ 17673-81.
DIN 605 Болт с потайной головкой и высоким четырехгранным подголовком
Стандарт DIN 605 соответствует ГОСТ 17673-81.
Описание крепежа: DIN 605 Болт с потайной головкой и высоким четырехгранным подголовком, неполная метрическая резьба.
Материалы:
- Сталь: 3.6, 4.6 (класс прочности для болтов)
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2
Размеры болтов с потайной головкой и высоким четырехгранным подголовком DIN 605 в мм:
| b | 18 | 22 | 26 | |
|---|---|---|---|---|
| b | 24 | 28 | 32 | |
| dk | 16.55 | 20.65 | 24.65 | |
| f | 7.45 | 9.45 | 11.55 | |
| l | d | |||
| M6 | M8 | M10 | ||
| Болт с потайной головкой | 25 |
|
||
| Болт с потайной головкой | 30 |
|
|
|
| Болт с потайной головкой | 35 |
|
|
|
| Болт с потайной головкой | 40 |
|
|
|
| Болт с потайной головкой | 45 |
|
|
|
| Болт с потайной головкой | 50 |
|
|
|
| Болт с потайной головкой | 55 |
|
|
|
| Болт с потайной головкой | 60 |
|
|
|
| Болт с потайной головкой | 65 |
|
|
|
| Болт с потайной головкой | 70 |
|
|
|
| Болт с потайной головкой | 75 |
|
|
|
| Болт с потайной головкой | 80 |
|
|
|
| Болт с потайной головкой | 100 |
|
||
| d | М6 | М8 | М10 |
|---|---|---|---|
| p | 1 | 1,25 | 1,5 |
| b | 18 - 24 | 22 - 28 | 26 - 32 |
| dk | 16,55 | 20,65 | 24,65 |
| ds | 6 | 8 | 10 |
| f | 7,45 | 9,45 | 11,55 |
| v | 6,48 | 8,58 | 10,58 |
| l | 30 - 50 | 30 - 60 | 40 - 60 |

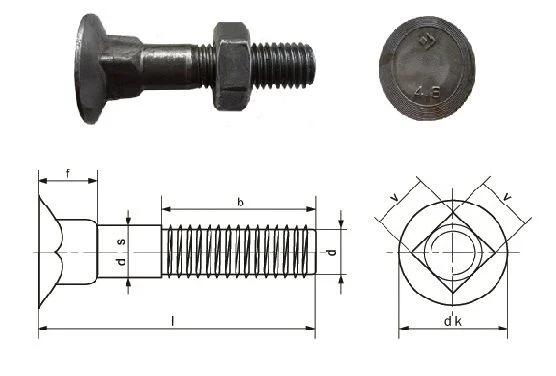

Обозначения:
d - номинальный диаметр резьбы
p - шаг резьбы
b - длина резьбы, мин.- макс.
dk - диаметр головки болта, не более
ds - диаметр стержня, не более
f - высота головки с подголовком, не более
v - ширина квадратного подголовка болта, не более
l - длина болта, мин.- макс.
