Для надежного крепежа модульной, корпусной мебели и в производстве этой продукции используют болт мебельный din 604. Почти во всех диванах и другой мягкой мебели используют мебельный болт DIN 604, так как он просто и надежно стягивает детали гайкой, а из за потайной головки становится почти незаметным.
Техническое описание на DIN 604
Стандарт DIN 604
Описание крепежа: DIN 604 Болт мебельный с потайной головкой и усом, неполная метрическая резьба.
Материалы:
- Сталь: 3.6, 4.6 (класс прочности для болтов)
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2

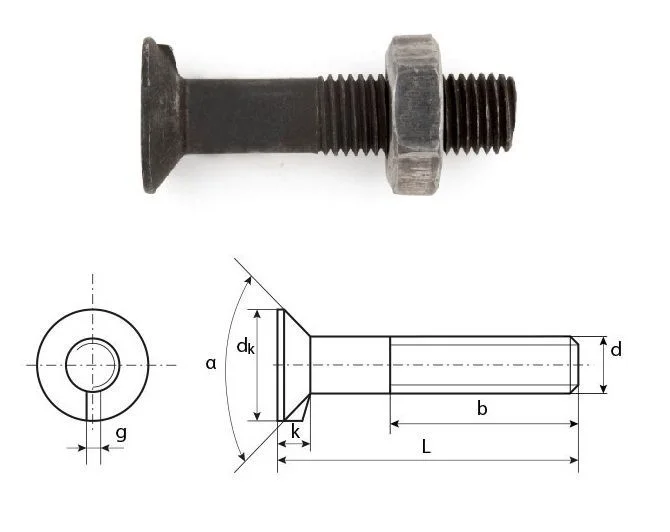

Размеры мебельных болтов с потайной головкой и усом DIN 604 в мм:
| b | 18 | 22 | 26 | 30 | 38 | 46 | 54 |
|---|---|---|---|---|---|---|---|
| b | 24 | 28 | 32 | 36 | 44 | 52 | 80 |
| dk | 12.55 | 16.55 | 19.65 | 24.65 | 32.6 | 32.8 | 38.8 |
| k | 4 | 5 | 5.5 | 7 | 9 | 11.5 | 13 |
| α | 90° | 90° | 90° | 90° | 90° | 60° | 60° |
| l | d | ||||||
| M6 | M8 | M10 | M12 | M16 | М20 | М24 | |
| 20 |
|
|
|
|
|||
| 25 |
|
|
|
|
|||
| 30 |
|
|
|
|
|
||
| 35 |
|
|
|
|
|
|
|
| 40 |
|
|
|
|
|
|
|
| 45 |
|
|
|
|
|
|
|
| 50 |
|
|
|
|
|
|
|
| 55 |
|
|
|
|
|
|
|
| 60 |
|
|
|
|
|
|
|
| 65 |
|
|
|
|
|
||
| 70 |
|
|
|
|
|
|
|
| 80 |
|
|
|
|
|
|
|
| 90 |
|
|
|
|
|
|
|
| 100 |
|
|
|
|
|
||
| 110 |
|
|
|
|
|||
| 120 |
|
|
|
|
|
||
| 130 |
|
|
|
|
|||
| 140 |
|
|
|
|
|
||
