DIN 580 Рым-болт кованый высокопрочный с буртиком и канавкой, обработка в ковочном штампе. Рым-болт применяется для поднятия тяжелых деталей и узлов машин. Рым-болт вместо головки имеет кольцо, предназначенное для захвата деталей и агрегатов при их транспортировке, сборке и разборке.
DIN 580 Рым-болт кованый соответствует ГОСТ 4751-73, ISO 3266.
Материалы DIN 580
- Сталь с покрытием: гальваническая оцинковка.
- Нержавеющая сталь А2, А4.
Рым-болт DIN 580 изготавливается из оцинкованой и нержавеющей стали
Рым-болт - это стальное кольцо жестко соединённое с цилиндрическим стержнем c нарезанной резьбой. Рым-болт используется для крепления разных видов тросовб, цепей и для создания различных растяжек. При такелажных работах может использоваться для подъема грузов. Размер рым-болта обозначается размером резьбы. Рым-болты соответствуют стандарту DIN 580, ГОСТ 4751 и ISO 3266.
Рым-болт производится из углеродистой стали. После производства деталь проходит процесс оцинкования.
Главное предназначение рым болта – создание надежного скрепления цепей, тросов, канатов. Конструкция рым болта позволяет применять его при подъеме больших грузов. Благодаря своим универсальным свойствам, рым болт может также участвовать при монтаже самого различного такелажа (канатный, тросовый).
|
|
|

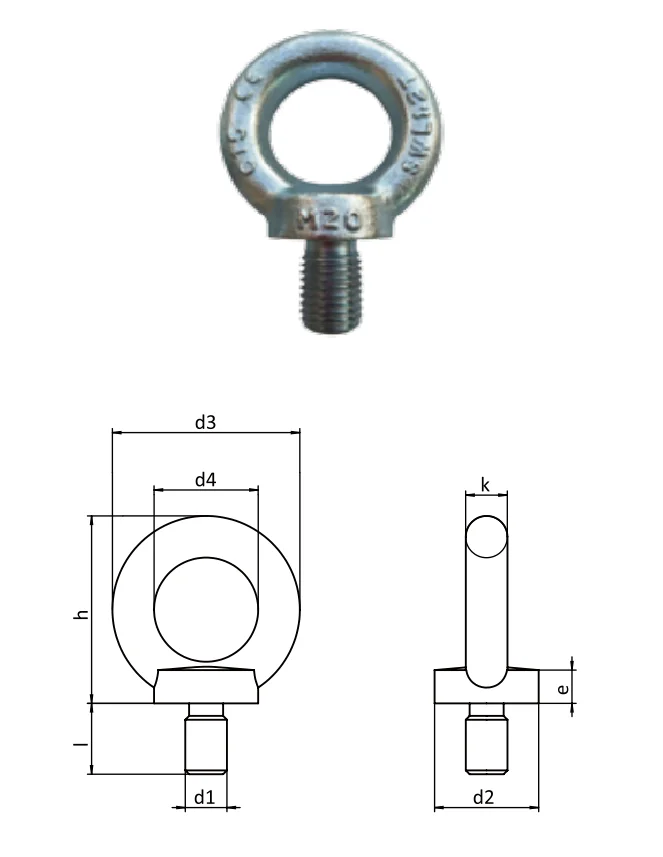

Размеры кованых рым-болтов DIN 580 в мм:
| d | d2=d4 | d3 | h | 1L | |
|---|---|---|---|---|---|
| DIN 580 Рым-болт | М8 | 20 | 36 | 36 | 13.0 |
| DIN 580 Рым-болт | М10 | 25 | 45 | 45 | 17.0 |
| DIN 580 Рым-болт | М12 | 30 | 54 | 53 | 20.5 |
| DIN 580 Рым-болт | М16 | 35 | 63 | 62 | 27.0 |
| DIN 580 Рым-болт | М20 | 40 | 72 | 71 | 30.0 |
| DIN 580 Рым-болт | М24 | 50 | 90 | 90 | 36.0 |
| DIN 580 Рым-болт | М30 | 65 | 108 | 109 | 45.0 |
| DIN 580 Рым-болт | М36 | 75 | 126 | 128 | 54.0 |
