    DIN 551 Винт установочный стопорный с прямым шлицем и плоским концом

    Товары 1 - 20 из 370
    Фото
    Наименование
    Артикул
    Размер
    Материал
    Цена за шт.
    Кратность
    Купить
    Оптовая цена

    Минимальная сумма заказа 2 000 рублей

    Нажимая на кнопку "Отправить", вы даете согласие на обработку персональных данных

    DIN 551

    Описание: DIN 551 Винт установочный стопорный с прямым шлицем и плоским концом. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга. Аналог: ГОСТ 1477-93, ISO 4766

    Характеристики DIN 551

    Когда проходит строительство, ремонтно-отделочные работы, просто нельзя обойтись без надежных и прочных крепежных деталей.Винт DIN 551 является установочным стопорным винтом с прямым шлицем и плоским концом и предназначается, чтобы четко фиксировать положение деталей относительно друг друга.

    Установочный винт изготовлен из нескольких видов высокопрочной стали: нержавеющей А1, А2, А4; стали с гальваническим покрытием; стали 14Н; а также из пластика, цветных металлов и их сплавов.

    Винт DIN 551 один из самых распространенных и многообразных видов метиза, использующихся в строительстве, в процессе ремонта, промышленном производстве. У него есть некоторое преимущество, исключающее применение дополнительных элементов. Винт ввинчивается в изделие, подготовленное к скреплению. Установочный стопорный винт с прямым шлицем, представляющим прямую сквозную (или не сквозную) прорезь, и плоским концом выпускается с помощью современного высоко технологического оборудования с применением лучших разработок, новейших технологий крепежных изделий. Установочный винт широко используется совместно с шайбами и гайками в таких отраслях, как машиностроение, приборостроение. Их сфера применения растет. Если раньше некоторые типы винтов предназначались лишь только для крепежных функций в строительстве, то в настоящее время в них есть необходимость при производстве товаров как промышленного, так и бытового назначения.

    Благодаря покрытию, которым покрываются винты при изготовлении: цинковое, хромированное, никелевое, окисное, пропитанное маслом, фосфатное, им не угрожает перепад температур, сохраняются антикоррозийные свойства.

    Нанесение резьбы производится на специальном станке, с помощью плашек, в правую сторону по часовой стрелке, в левую против. Нанесенная резьба соответствует определенному профилю и размерам, и обязательно нормативным стандартам, что, в свою очередь, обеспечивает взаимозаменяемость различных типов винтов.

    Винт установочный DIN551 соответствует ГОСТу 1477-93. Главным его отличием является отсутствие головки. Шлиц установочного винта находится в нем, благодаря чему установочный винт полностью ввинчивается в деталь, это способствует сокращению временных затрат при соединении деталей и обеспечивает легкость и простоту монтажа. Качественная основа, из которой изготовлен установочный винт позволяет выдерживать многочисленность циклов навинчивания и развинчивания.

    Стандарт DIN 551 соответствует ГОСТ 1477-93, EN ISO 4766.

    Описание: DIN 551 Винт установочный стопорный с прямым шлицем и плоским концом. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.

    Материалы:

    • Сталь: 14Н
    • Сталь с покрытием: гальваническая оцинковка
    • Нержавеющая сталь А1, А2, А4
    • Цветные металлы, сплавы, пластик: латунь.

    Размеры установочных винтов DIN 551 в мм:

     n 0.25 0.4 0.4 0.6 0.8 1 1.2 1.6 2
     t мин. 0.64 0.72 0.8 1.12 1.28 1.6 2 2.4 2.8
     t макс. 0.84 0.95 1.05 1.42 1.63 2 2.5 3 3.6
     dp 0.75 1.25 1.75 2.25 3.2 3.7 5.2 6.64 8.14
     l d
    M2 М2.5 M3 M4 M5 M6 M8 M10 M12
    Винт установочный DIN 551 4
    Винт установочный DIN 551 5
    Винт установочный DIN 551 6
    Винт установочный DIN 551 8
    Винт установочный DIN 551 10
    Винт установочный DIN 551 12
    Винт установочный DIN 551 15
    Винт установочный DIN 551 16
    Винт установочный DIN 551 20
    Винт установочный DIN 551 25
    Винт установочный DIN 551 30
    Винт установочный DIN 551 35
    Винт установочный DIN 551 40
    Винт установочный DIN 551 45
    Винт установочный DIN 551 50
    Винт установочный DIN 551 60
    Винт установочный DIN 551 70

    DIN 551 - это установочный стопорный винт с прямым шлицем и плоским концом. Он предназначен для чёткой фиксации положения деталей относительно друг друга.

    Материалом для DIN 551 служит сталь 14H, нержавеющая сталь А1, А2, А4, сталь с гальваническим покрытием, пластик, цветные металлы и их сплавы. Стандарт DIN 551 соответствует ГОСТу 1477-93 и ISO 4766.

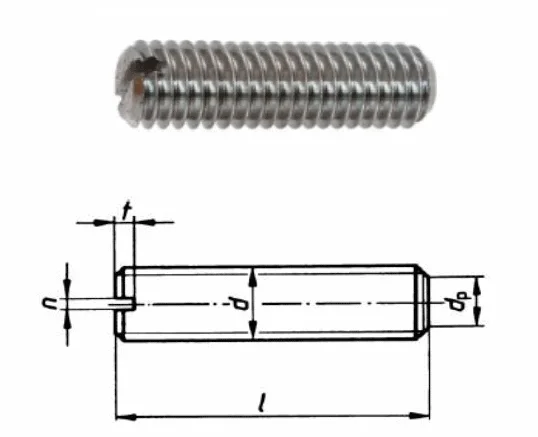

    Таблица размеров стопорных установочных винтов DIN 551 (ISO 4766) в мм

    d M1 M1.4 M1.6 M2 M2.5 M3 M3.5 M4 M5 М6 М8 М10 М12
    n 0,2 0,2 0,25 0,25 0,4 0,4 0,5 0,6 0,8 1 1,2 1,6 2
    t 0,4 0,48 0,56 0,64 0,72 0,8 0,96 1,12 1,28 1,6 2 2,4 2,8
    dp 0,5 0,7 0,8 1 1,5 2 2,2 2,5 3,5 4 5,5 7 8,5
    l мин. 2 2 2 3 3 3 3 3 4 4 5 6 20
    макс. 3 4 4 12 16 30 30 40 40 60 80 80 80

    Обозначения:

    d - номинальный диаметр резьбы
    n - ширина шлица головки винта
    t - глубина шлица
    dp - диаметр плоского конца
    l - длина винта
