DIN 546 Гайка круглая шлицевая. Материалы: Сталь, Нержавеющая сталь: нержавеющая сталь А2 типа 12Х18Н9Т, кислотостойкая аустенитная сталь А4 типа 10Х17Н13М2Т. Цветные металлы, сплавы, пластик: латунь. Аналог: ГОСТ 11871
DIN 546 Гайка круглая шлицевая соответствует ГОСТ 11871
Стандарт DIN 546 соответствует ГОСТ 11871
Описание: DIN 546 Гайка круглая шлицевая.
Материалы:
- Сталь
- Нержавеющая сталь: нержавеющая сталь А2 типа 12Х18Н9Т, кислотостойкая аустенитная сталь А4 типа 10Х17Н13М2Т.
- Цветные металлы, сплавы, пластик: латунь.

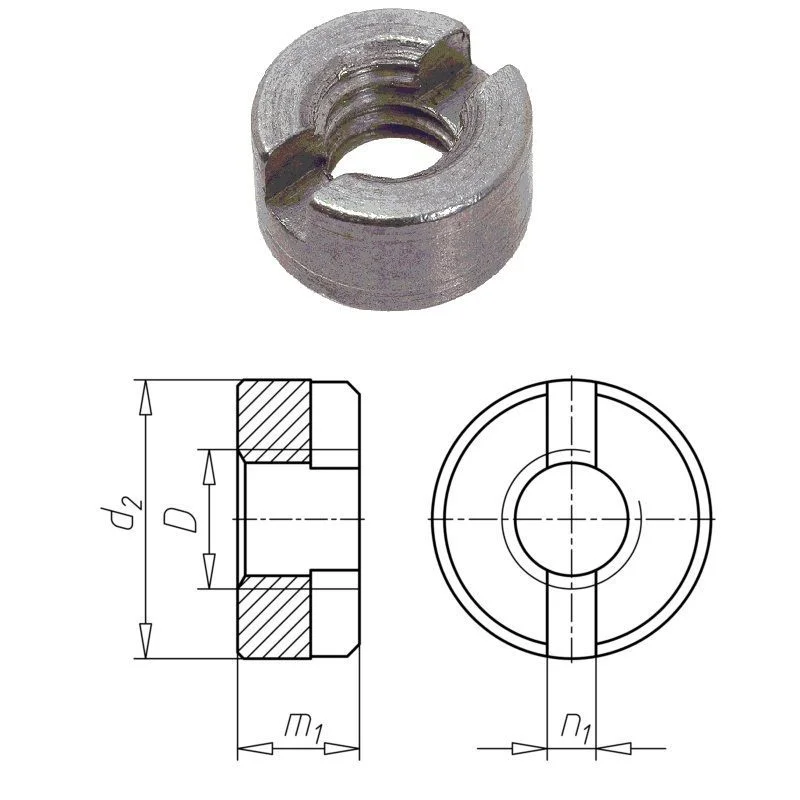

Размеры круглых шлицевых гаек DIN 546:
| d | M1.4 | M1.6 | M2 | M2.5 | M2.6 | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 3 | 3.5 | 4.5 | 5.5 | 5.5 | 6 | 8 | 9 | 11 | 14 | 18 | 21 |
| m | 1.4 | 1.6 | 2 | 2.2 | 2.2 | 2.5 | 3.5 | 4.2 | 5 | 6.5 | 8 | 10 |
| n | 0.4 | 0.5 | 1 | 1.2 | 1.2 | 1.2 | 1.4 | 2 | 2.5 | 3 | 3.5 | 4 |
| t min | 0.5 | 0.6 | 0.8 | 0.9 | 0.9 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3.2 | 3.8 |
