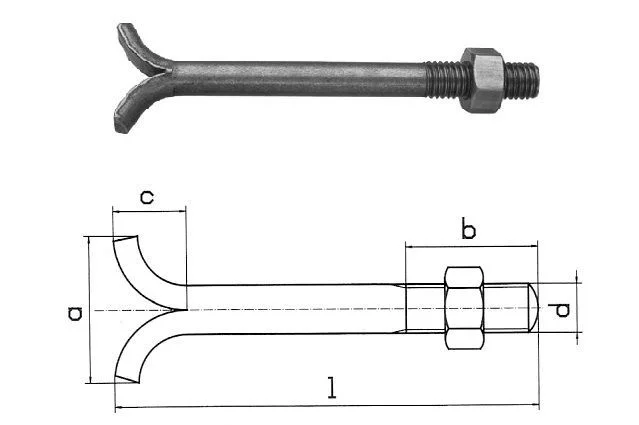

DIN 529 Болт анкерный фундаментный, форма A, форма B, форма D, форма С (DIN 529 /MU Шпилька с раздвоенным концом с гайкой). Специальная форма головки необходима для её надёжной фиксации при использовании вяжущих составов. Анкерный (фундаментный) болт применяется для крепления конструкций к фундаменту, кронштейнов к стене и т.п. Анкерные болты обеспечивают прочное крепление в твёрдых основаниях.
Описание крепежа: DIN 529 Болт анкерный фундаментный, форма A, форма B, форма D, форма С (DIN 529 /MU Шпилька с раздвоенным концом с гайкой). Специальная форма головки необходима для её надёжной фиксации при использовании вяжущих составов. Анкерный (фундаментный) болт применяется для крепления конструкций к фундаменту, кронштейнов к стене и т.п. Анкерные болты обеспечивают прочное крепление в твёрдых основаниях.
Материалы:
- Сталь
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2, А4.
Другие формы и размеры болтов поставляются по заказу.
Болты фундаментные (анкерный болт) - крепёжная деталь, в виде прута с резьбовой частью на одном конце и специального приспособления, удерживающее фундаментный болт внутри фундамента, предназначенная для крепления строительных конструкций и оборудования.
Фундаментные (анкерные) болты - элементы строительной конструкции, позволяющие прикрепить её к основанию (фундаменту).
Таблица размеров фундаментных анкерных болтов DIN 529 форма A в мм
| d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
| a | мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
| макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
| c | мин. | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 185 | 215 | 245 | 285 | 330 | 365 |
| макс. | 50 | 60 | 70 | 90 | 110 | 130 | 160 | 195 | 225 | 255 | 295 | 340 | 375 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
Таблица размеров фундаментных анкерных болтов DIN 529 форма B в мм
| d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
| a | мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
| макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
Таблица размеров фундаментных анкерных болтов с гайкой DIN 529 форма С в мм
| d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
| a | мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
| макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
| c | мин. | 7 | 10 | 13 | 19 | 25 | 31 | 40 | 49 | 58 | 67 | 79 | 91 | 105 |
| макс. | 17 | 20 | 23 | 29 | 35 | 41 | 50 | 59 | 68 | 77 | 89 | 101 | 115 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
Таблица размеров фундаментных анкерных болтов DIN 529 форма D в мм
| d | M8 | M10 | M12 | M16 | M20 | M24 | |
|---|---|---|---|---|---|---|---|
| P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | |
| a | мин. | 13 | 17 | 21 | 29 | 37 | 45 |
| макс. | 19 | 23 | 27 | 36 | 43 | 51 | |
| c | мин. | 19 | 25 | 31 | 43 | 55 | 67 |
| макс. | 29 | 35 | 41 | 53 | 65 | 77 | |
| s | мин. | 1,5 | 2 | 2,5 | 3,5 | 4,5 | 6,5 |
| макс. | 4,5 | 5 | 5,5 | 6,5 | 7,5 | 9,5 | |
| b | 20 | 25 | 30 | 40 | 50 | 60 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
a - ширина головки
c - высота головки
s - толщина
b - длина резьбы
l - длина болта
