Для надежной фиксации скрепляемых деталей, узлов, плоскостей и так далее во многих отраслях используют винт установочный DIN 479. Изготавливают крепеж из прочных материалов. Обычно применяют стали 10,9, 8,8 классов прочности. По своим основным параметрам крепеж идентичен аналогичным изделиям, которые спроектированы и утверждены ГОСТ 1482. Полное соответствие немецкому и российскому стандартам позволяет потребителям импортировать метизы из-за рубежа, а российским метизным предприятиям отправлять на экспорт винт установочный с подголовком.
Описание DIN 479
По своей геометрической форме винт представляет стержень цилиндрической формы, на котором нарезана метрическая резьба необходимого диаметра. На нижнем конце металлического крепежного имеется специальный выступ, лишенный резьбы и несколько меньшего диаметра. Такая конструкция позволяет винт устанавливать в рабочее положение и при помощи концевого выступа попадать в углубление прикрепляемой детали или узла.
Купить DIN 479
На накопительном складе нашей компании всегда в наличии большое количество установочного винта с подголовком. Качество обработки метиза самое высокое. Цена на крепежные изделия находится в полном соответствии с их качеством.
Для того чтобы купить винт DIN 479 позвоните по тел. (812)313-22-80 и наши менеджеры предложат для вас самые лучшие цены и минимальные сроки поставки.
Стандарт DIN 479 соответствует ГОСТ 1482.

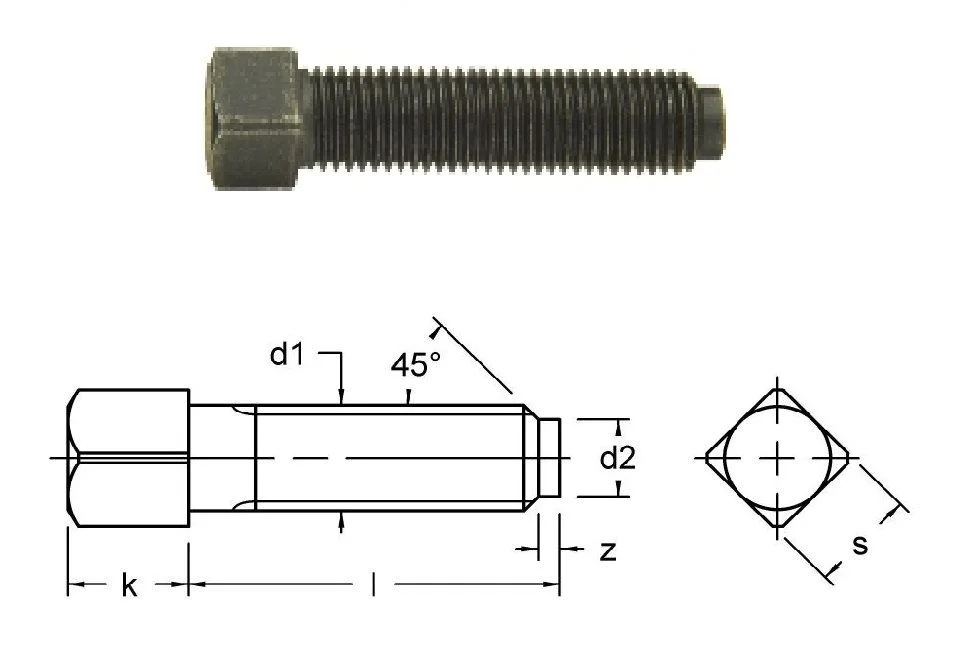

Описание: DIN 479 Винт установочный с квадратной головкой и подголовком, с коротким цилиндрическим концом.
Материалы:
- Сталь, класс прочности 8.8, 10.9
Размеры установочных винтов с квадратной головкой DIN 479 в мм:
| k | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 22 |
|---|---|---|---|---|---|---|---|---|
| d2 | 4 | 5.5 | 7 | 8.5 | 10 | 12 | 15 | 18 |
| s | 6 | 8 | 10 | 13 | 14 | 17 | 22 | 24 |
| e | 8 | 10 | 13 | 17 | 18 | 22 | 28 | 32 |
| l | d | |||||||
| M6 | M8 | M10 | M12 | M14 | M16 | М20 | M24 | |
| 16 |
|
|
||||||
| 20 |
|
|
|
|
||||
| 25 |
|
|
|
|
||||
| 30 |
|
|
|
|
|
|||
| 35 |
|
|
|
|
|
|||
| 40 |
|
|
|
|
|
|
|
|
| 45 |
|
|
|
|||||
| 50 |
|
|
|
|
|
|
||
| 60 |
|
|
|
|
|
|
||
| 70 |
|
|
|
|
||||
| 80 |
|
|
|
|
|
|||
| 90 |
|
|
|
|||||
| 100 |
|
|
|
|
|
|||
| 120 |
|
|
|
|||||
| 140 |
|
|||||||
| 160 |
|
|
||||||
| d | M6 | M8 | M10 | M12 | M16 | М20 |
|---|---|---|---|---|---|---|
| k | 6 | 8 | 10 | 12 | 16 | 20 |
| a1 | 3 | 4 | 4,5 | 5,3 | 6 | 7,5 |
| d2 | 4 | 5.5 | 7 | 8.5 | 12 | 15 |
| s | 6 | 8 | 10 | 13 | 16/17 | 21/22 |
| e | 8 | 10 | 13 | 17 | 22 | 28 |
Обозначения:
d - номинальный диаметр резьбы
k - высота головки винта
a1 - высота подголовка
d2 - диаметр цилиндрического конца
s - размер головки под ключ
