DIN 478 Винт установочный с квадратной головкой и буртиком. Материалы: Сталь, класс прочности 8.8, 10.9. Этот тип металлического крепежа массово используется для соединительных процессов деталей, узлов, агрегатов в таких отраслях, как точное приборостроение, различного вида обрабатывающих станках, промышленности, машинном строении и так далее. В линейку установочных метизов входит и винт DIN 478. Внешне несколько отличается от обычных винтов своей геометрической формой. Имеет неполную метрическую резьбу и квадратный оголовок, который в нижней части оканчивается фиксационным буртиком. По своим размерам и другим параметрам винт полностью соответствует ГОСТ 1488. Правда, имеет простое название установочный винт.
DIN 478
Учитывая специфику использования металлического крепежа, изготавливают его из сталей класса прочности 8.8, 10,9.
При условии его использования в агрессивных средах или в условиях возможной коррозии, винт проходит дополнительную обработку. Покрывают антикоррозийными материалами.
DIN 478 Винт установочный с квадратной головкой и буртиком, соответствует ГОСТ 1488
Стандарт DIN 478 соответствует ГОСТ 1488.
Описание: DIN 478 Винт установочный с квадратной головкой и буртиком.
Материалы:
- Сталь, класс прочности 8.8, 10.9

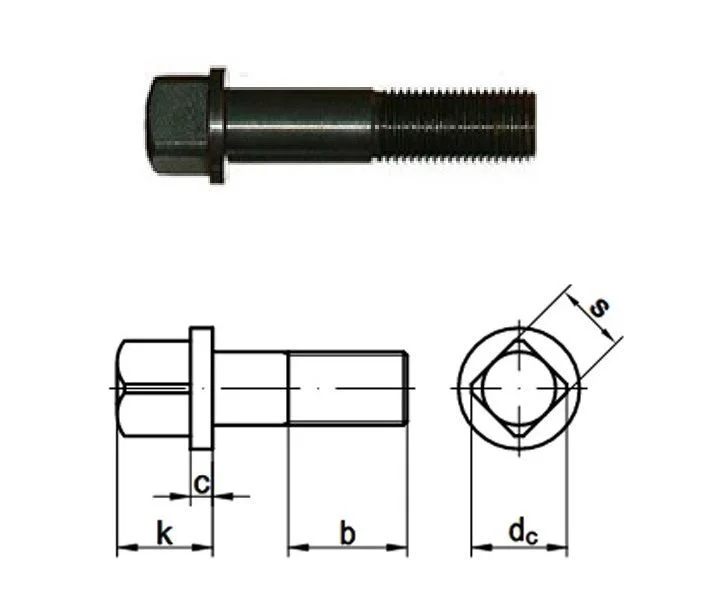

Размеры установочных винтов с квадратной головкой DIN 478:
| d | М6 | М8 | М10 | М12 | М16 |
|---|---|---|---|---|---|
| b | 18 | 22 | 26 | 30 | 38 |
| dc | 10.5 | 13.5 | 16.5 | 19.5 | 25 |
| e | 8 | 10 | 13 | 17 | 21/22 |
| k | 8 | 10 | 13 | 15 | 20 |
| s | 6 | 8 | 10 | 13 | 16/17 |
