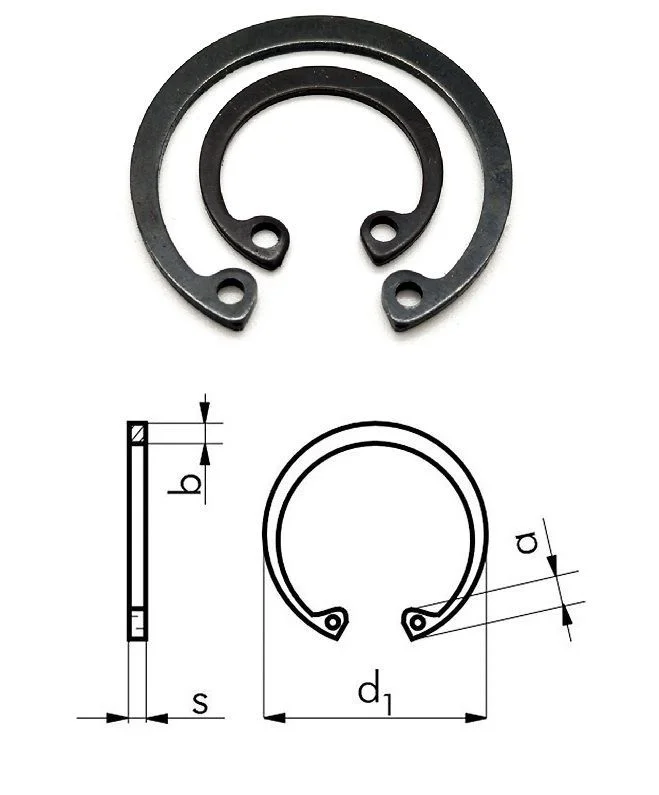

Пружинное упорное стопорное кольцо DIN 472 внутрь вала, применяемое для установки внутри вала или стержня – крепежный элемент, получивший большое применение в промышленности для того чтобы избежать смещения деталей по отношению друг к другу. Внутреннее кольцо производится в форме А. Пружинное упорное стопорное кольцо DIN 472 внутрь вала, применяемое для установки внутри вала или стержня – крепежный элемент, получивший большое применение в промышленности для того чтобы избежать смещения деталей по отношению друг к другу. Внутреннее кольцо производится в форме А. данное кольцо - эксцентрический стопорный элемент и изготавливается в соответствии с отечественным стандартом ГОСТ 13943. Аналог: ГОСТ 13943
Такие кольца обладают хорошей стойкостью к коррозии. Надежно защищены от агрессивных сред и воздействия различных составов. Создают надежное скрепление элементов между собой, за счет увеличения площади соприкосновения с элементом. Имеют различные диаметры от М8 до М140.
| Размеры вала | Размеры кольца в свободном состоянии | |||||||
|---|---|---|---|---|---|---|---|---|
| d1 | d2 | m | n | s | d3 | amax | ∼b | d5min |
| 8 | 8.4 | 0.9 | 0.6 | 0.8 | 8.7 | 2.4 | 1.1 | 1 |
| 9 | 9.4 | 0.9 | 0.6 | 0.8 | 9.8 | 2.5 | 1.3 | 1 |
| 10 | 10.4 | 1.1 | 0.6 | 1 | 10.8 | 3.2 | 1.4 | 1.2 |
| 11 | 11.4 | 1.1 | 0.6 | 1 | 11.8 | 3.3 | 1.5 | 1.2 |
| 12 | 12.5 | 1.1 | 0.8 | 1 | 13 | 3.4 | 1.7 | 1.5 |
| 13 | 13.6 | 1.1 | 0.9 | 1 | 14.1 | 3.6 | 1.8 | 1.5 |
| 14 | 14.6 | 1.1 | 0.9 | 1 | 15.1 | 3.7 | 1.9 | 1.7 |
| 15 | 15.7 | 1.1 | 1.1 | 1 | 16.2 | 3.7 | 2 | 1.7 |
| 16 | 16.8 | 1.1 | 1.2 | 1 | 17.3 | 3.8 | 2 | 1.7 |
| 17 | 17.8 | 1.1 | 1.2 | 1 | 18.3 | 3.9 | 2.1 | 1.7 |
| 18 | 19 | 1.1 | 1.5 | 1 | 19.5 | 4.1 | 2.2 | 2 |
| 19 | 20 | 1.1 | 1.5 | 1 | 20.5 | 4.1 | 2.2 | 2 |
| 20 | 21 | 1.1 | 1.5 | 1 | 21.5 | 4.2 | 2.3 | 2 |
| 21 | 22 | 1.1 | 1.5 | 1 | 22.5 | 4.2 | 2.4 | 2 |
| 22 | 23 | 1.1 | 1.5 | 1 | 23.5 | 4.2 | 2.5 | 2 |
| 23 | 24.1 | 1.3 | 1.8 | 1.2 | 24.6 | 4.2 | 2.5 | 2 |
| 24 | 25.2 | 1.3 | 1.8 | 1.2 | 25.9 | 4.4 | 2.6 | 2 |
| 25 | 26.2 | 1.3 | 1.8 | 1.2 | 26.9 | 4.5 | 2.7 | 2 |
| 26 | 27.2 | 1.3 | 1.8 | 1.2 | 27.9 | 4.7 | 2.8 | 2 |
| 27 | 28.4 | 1.3 | 2.1 | 1.2 | 29.1 | 4.7 | 2.9 | 2 |
