Стопорная шайба с двумя язычками DIN 463. Шайба представляет собой простое изделие, выполняющее при скреплении плоскостей, узлов и деталей, стопорящую функцию. То есть обеспечивает при помощи более обширного захвата площади скрепляемых площадей надежную фиксацию. Шайбы устанавливаются в рабочее положение только под гайки или под оголовки винтов, болтов. Для супер надежной фиксации скрепленных деталей применяют специальные стопорные шайбы с язычками, к которым относят и шайбу din 463. Аналогом немецкого национального стандарта качества является российский ГОСТ 13464.

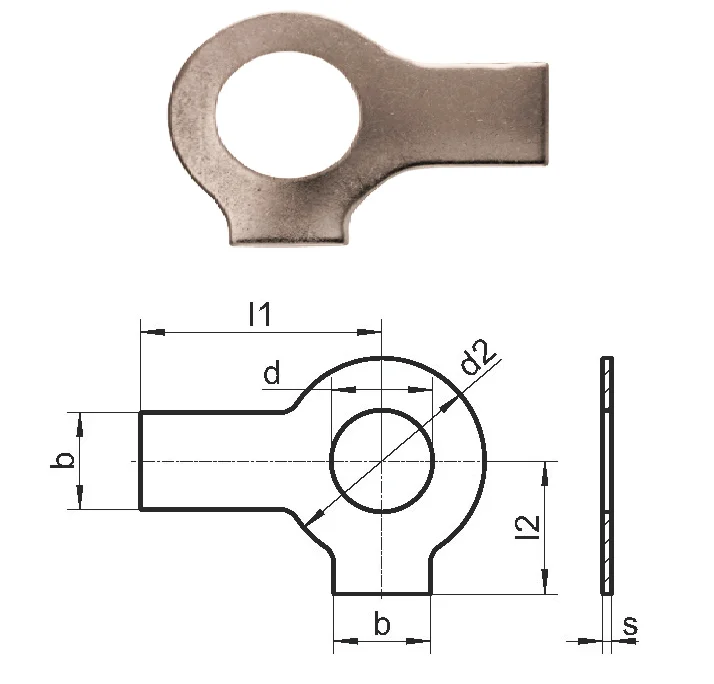

Шайба DIN 463
Фигурная стопорящая шайба изготовляется из стали нержавеющей типа 12Х18Н9Т, а также из стали аустенитной типа 10Х17Н13М2Т. При необходимости или индивидуальных заказах изделия выпускают из латуни, особо прочных сплавов.
Металлическое крепежное изделие применяется в узлах, системах, которые испытывают большие вибрационные нагрузки. При помощи язычков, которые в монтажном положении загибаются на грани гайки или болта, происходит надежная фиксация метизов в нужном положении.
Купить DIN 463
Для потенциальных покупателей сообщаем, что компания способна продать данный вид металлического крепежа большими партиями, расфасованными в удобную и недорогую упаковку.
Для того чтобы купить шайбу DIN 463 позвоните по тел. (812)313-22-80 и наши менеджеры предложат для вас самые лучшие цены и минимальные сроки поставки.
Описание: DIN 463 Шайба стопорная с 2 лапками, плоская, фигурная.
Материалы:
- Сталь
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: нержавеющая сталь А2 типа 12Х18Н9Т, кислотостойкая аустенитная сталь А4 типа 10Х17Н13М2Т.
- Цветные металлы, сплавы, пластик: латунь.
Размеры стопорной шайбы DIN 463 в мм:
| d | d1 | b | l1 | l2 | s |
|---|---|---|---|---|---|
| М4 | 4.3 | 5 | 14 | 6.5 | 0.38 |
| М5 | 5.3 | 6 | 16 | 8 | 0.5 |
| М6 | 6.4 | 7 | 18 | 9 | 0.5 |
| М8 | 8.4 | 8 | 20 | 11 | 0.75 |
| M10 | 10.5 | 10 | 22 | 13 | 0.75 |
| M12 | 13 | 12 | 28 | 15 | 1 |
| М14 | 15 | 12 | 28 | 16 | 1 |
| M16 | 17 | 15 | 32 | 18 | 1 |
| М18 | 19 | 18 | 36 | 20 | 1 |
| M20 | 21 | 18 | 36 | 21 | 1 |
| М22 | 23 | 20 | 42 | 23 | 1 |
| M24 | 25 | 20 | 42 | 25 | 1 |
| M27 | 28 | 23 | 48 | 29 | 1.6 |
| M30 | 31 | 26 | 52 | 32 | 1.6 |
| M33 | 34 | 28 | 56 | 34 | 1.6 |
| M36 | 37 | 30 | 60 | 38 | 1.6 |
| M39 | 40 | 32 | 64 | 41 | 1.6 |
| d* | d1 | d2 | b | l1 | l2 | s |
|---|---|---|---|---|---|---|
| М3 | 3.2 | 7 | 4 | 13 | 5 | 0.38 |
| М4 | 4.3 | 9 | 5 | 14 | 6.5 | 0.38 |
| М5 | 5.3 | 10 | 6 | 16 | 8 | 0.5 |
| М6 | 6.4 | 12.5 | 7 | 18 | 9 | 0.5 |
| М8 | 8.4 | 17 | 8 | 20 | 11 | 0.75 |
| M10 | 10.5 | 21 | 10 | 22 | 13 | 0.75 |
| M12 | 13 | 24 | 12 | 28 | 15 | 1 |
| М14 | 15 | 28 | 12 | 28 | 16 | 1 |
| M16 | 17 | 30 | 15 | 32 | 18 | 1 |
| М18 | 19 | 34 | 18 | 36 | 20 | 1 |
| M20 | 21 | 37 | 18 | 36 | 21 | 1 |
| М22 | 23 | 39 | 20 | 42 | 23 | 1 |
| M24 | 25 | 44 | 20 | 42 | 25 | 1 |
| M27 | 28 | 50 | 23 | 48 | 29 | 1.6 |
| M30 | 31 | 56 | 26 | 52 | 32 | 1.6 |
| M33 | 34 | 60 | 28 | 56 | 34 | 1.6 |
| M36 | 37 | 66 | 30 | 60 | 38 | 1.6 |
| M39 | 40 | 72 | 32 | 64 | 41 | 1.6 |
| М42 | 43 | 78 | 35 | 70 | 44 | 1.6 |
| М48 | 50 | 92 | 40 | 80 | 50 | 1.6 |
| М52 | 54 | 98 | 44 | 85 | 53 | 1.6 |
* - размер резьбы крепёжного изделия
Обозначения:
d - размер резьбы болтов, гаек
d1 - внутренний диаметр шайбы
d2 - наружный диаметр шайбы
b - ширина лапок шайбы
l1, l2 - длина лапок
s - толщина
