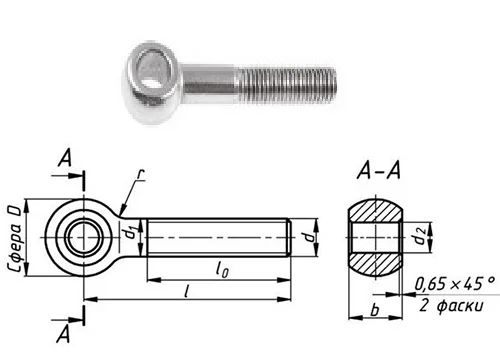

Болт откидной DIN 444

Болт откидной с проушиной (с ушком) DIN 444 (немецкий стандарт). Также откидной болт часто называют "винт с петлей". Данное крепежное изделие изготавливается как с полной, так и с неполной резьбой различных форм A C L. Болт полностью соответствует таким отечественным стандартам как ГОСТ 14724, ГОСТ 14725, ГОСТ 3033.

Применение откидных болтов

Производство и изготовление, материалы

444 винты также изготавливаются из латуни – сплава на основе меди с цинком. Изготавливаются они без покрытия. Латунные винты обладают анти коррозийными свойствами, поэтому применяются в сельхоз области, промышленной и морской сфере. Если Вам требуются немагнитные свойства или чтобы крепеж не проводил ток – латунные болты дин 444 отлично подойдут для этих целей.

Основные размеры откидных болтов

Дюймовые откидные болты

Сертификация откидных болтов

Логистика, доставка откидных болтов

d2	6	8	10	12	16	18	22
d3 (max)	14	18	20	25	32	40	45
s (max)	7	9	12	14	17	22	25

L (мм)	b (мм)	d
L (мм)	b (мм)	М6	М8	М10	М12	М16	М20	М24
60	45
60	50
70	50
80	55
100	80
120	100
150	100
160	130
180	150
200	180

l	d₁
d₂	6	8	10	12	16	18	22
d₃	13.57	17.57	19.48	24.48	31.38	39.38	44.38
s мин.	6.85	8.85	11.82	13.82	16.82	21.79	24.79
b≤125	18	22	26	30	38	46	54
l	M6	M8	M10	M12	М16	M20	M24
30
35
40
45
50
55
60
65
70
75
80
90
100
110
120
130
140
150

Таблица размеров откидных болтов DIN 444 в мм

d₁	М5	М6	М8	М10	М12	М16	М20	М24	М30	М36
P	0,8	1	1,25	1,5	1,75	2	2,5	3	3,5	4
d₂	5	6	8	10	12	16	18	22	27/28	32/33
d₃	12	14	18	20	25	32	40	45	55	65
s	6	7	9	12	14	17	22	25	30	38
b₁	16	18	22	26	30	38	46	54	66	-
b₂	-	-	28	32	36	44	52	60	72	84
b₃	-	-	-	-	49	57	65	73	85	97

Обозначения:

d₁ - номинальный диаметр резьбы
P - шаг резьбы
d₂ - внутренний диаметр кольца
d₃ - внешний диаметр кольца
s - ширина кольца, не более
b - длина резьбы, не менее
l - длина болта
