DIN 443 Крышка для укупорки вдавливанием стальная, диаметр от 8 до 50 мм. Материалы: Сталь.
DIN 443 Крышка для укупорки вдавливанием
Стандарт DIN 443.
Описание: DIN 443 Крышка для укупорки вдавливанием стальная, диаметр от 8 до 50 мм.
Материалы:
- Сталь

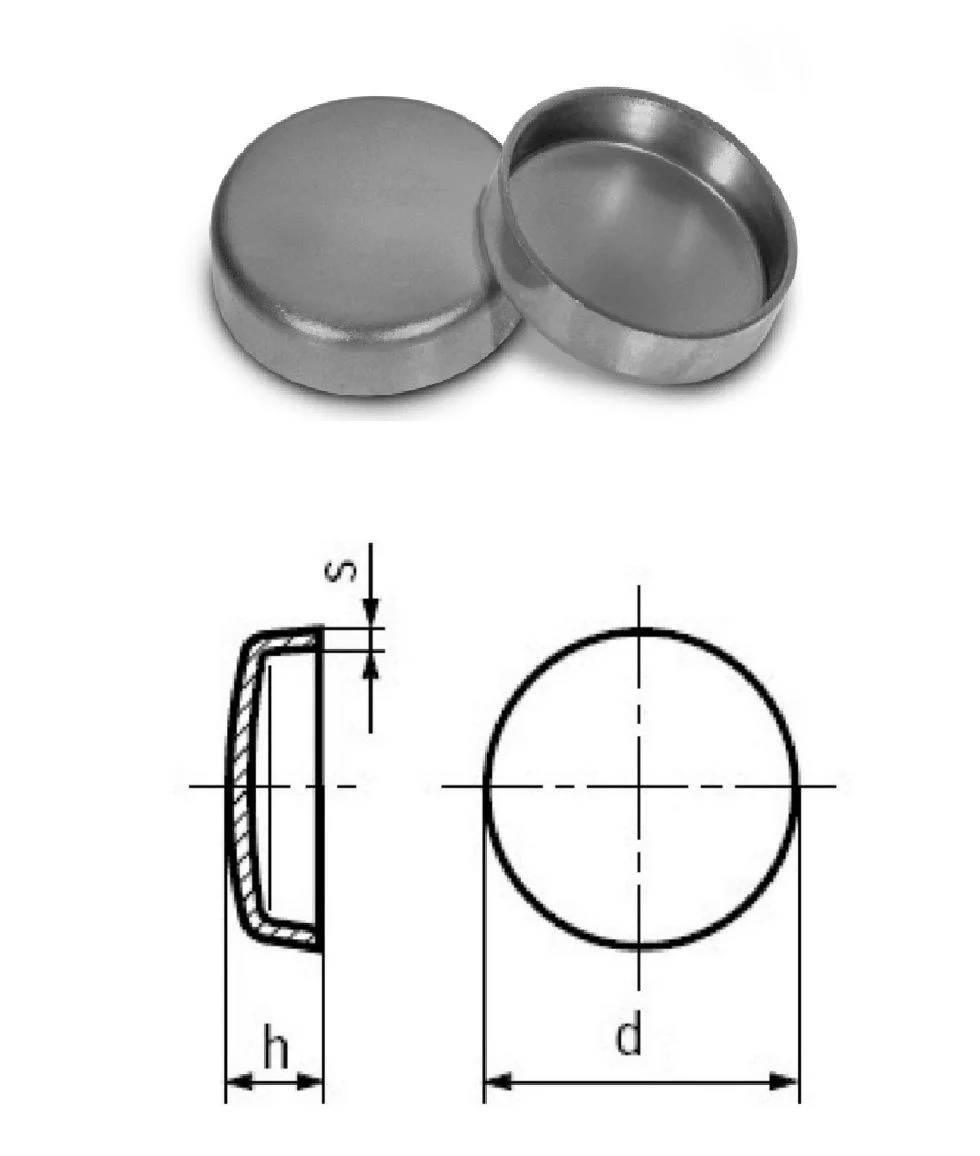

Размеры крышек для укупорки вдавливанием DIN 443 в мм
ф| d | h1 | s |
|---|---|---|
| 8 | 3 | 0.75 |
| 10 | 3 | 0.75 |
| 12 | 4 | 1.0 |
| 14 | 5 | 1.0 |
| 16 | 5 | 1.0 |
| 18 | 6 | 1.0 |
| 20 | 6 | 1.0 |
| 22 | 7 | 1.6 |
| 25 | 8 | 1.6 |
| 28 | 9 | 1.6 |
| 30 | 9 | 1.6 |
| 32 | 10 | 1.6 |
| 34 | 10 | 1.6 |
| 36 | 11 | 1.6 |
| 38 | 12 | 1.6 |
| 40 | 12 | 1.6 |
| 42 | 13 | 1.6 |
| 45 | 14 | 1.6 |
| 48 | 15 | 1.6 |
| 50 | 15 | 1.6 |
| d | h | r1 | r2 | s |
|---|---|---|---|---|
| 8 | 3 | 20 | 1 | 0.75 |
| 10 | 3 | 25 | 1 | 0.75 |
| 12 | 4 | 30 | 1 | 1 |
| 14 | 5 | 35 | 1 | 1 |
| 16 | 5 | 40 | 1 | 1 |
| 18 | 6 | 45 | 1 | 1 |
| 20 | 6 | 50 | 1 | 1 |
| 22 | 7 | 55 | 1.6 | 1.6 |
| 25 | 8 | 60 | 1.6 | 1.6 |
| 28 | 9 | 70 | 1.6 | 1.6 |
| 30 | 9 | 75 | 1.6 | 1.6 |
| 32 | 10 | 80 | 1.6 | 1.6 |
| 34 | 10 | 85 | 1.6 | 1.6 |
| 36 | 11 | 90 | 1.6 | 1.6 |
| 38 | 12 | 95 | 1.6 | 1.6 |
| 40 | 12 | 100 | 1.6 | 1.6 |
| 42 | 13 | 105 | 1.6 | 1.6 |
| 45 | 14 | 110 | 1.6 | 1.6 |
| 50 | 15 | 125 | 1.6 | 1.6 |
| 56 | 17 | 140 | 2.5 | 2 |
Обозначения:
d - диаметр крышки
h - высота
r1 - радиус крышки
r2 - радиус закругления
s - толщина металла
