DIN 440 Шайба плоская увеличенная, преимущественно для деревянных конструкций, форма R - с круглым отверстием, форма V - с квадратным отверстием. Шайба с большим внешним диаметром уменьшает давление на деревянную поверхность и предотвращает её повреждение. Материалы: Сталь с покрытием: гальваническая оцинковка, горячая оцинковка. Нержавеющая сталь: А2, А4. Аналог: ГОСТ 6958, ISO 7094. Шайба DIN 440 увеличенная это один из видов крепежных изделий, которая выполняет роль прокладки между болтом, винтом, гайкой и определенной деталью. С помощью такого крепежа максимально увеличивается опорная поверхность и предотвращаются самопроизвольные отвинчивания гаек, болтов и винтов. Любой крепеж, особенно, если он наружный, должен быть эстетичным. Некоторые конструкции не видны, но их соединительные элементы изготовлены из высокопрочной стали с оцинкованным покрытием, чтобы избежать коррозии.
Шайба для деревянных конструкций
Шайба увеличенная самый распространенный крепежный элемент, изготовленный из нержавеющей стали, который применяется для разных крепежных изделий, использующийся в строительстве вместе с метрическим крепежом в работе по дереву. Нержавеющая сталь А2, А4, аустенитная, устойчивая к кислотам, сталь, углеродистая сталь, также используется при изготовлении шайб. Возможны: латунь, алюминий, полиамид.
Большой внешний диаметр способствует уменьшению давления на поверхность, защищая ее от вдавливания, что приемлемо для конструкций из дерева. Шайба увеличенная DIN 440 также изготовлена из электрооцинкованной или горячеоцинкованной стали. Шайба DIN 440, как вспомогательный элемент резьбового соединения, широко применяется в узлах и агрегатах автомобильной техники. Шайба увеличенная предназначается для снижения уровня напряжения при скреплении, предотвращая деформацию, которая возможна в процессе соединения, уменьшает трение торцевой поверхности детали. Используется при возведении деревянных конструкций.
Размер увеличенной шайбы дин 440 подбирается с учетом размера гайки, болта или шурупа. Такая шайба один из серьезнейших метизов, поэтому применяется в более сложных соединениях, например, при регулировании операций, так как увеличенная шайба имеет особенность, которая заключается в ее тарированных размерах в толщину, что способствует увеличению момента затяжки, от чего крепеж становится надежнее.
Шайба увеличенная DIN 440 соответствует ГОСТ 6958, ISO 7094.
Шайба увеличенная прекрасно переносит перепады температуры, внешнюю среду, не подвергается коррозии, что позволяет применять ее в серьезных монтажных конструкциях.
При соединениях шайба защищает детали от задира гайки, увеличивая площадь закрепления, уменьшая давление на детали, не допуская повреждений.
Шайба с круглым отверстием имеет форму R, с квадратным V. Имеет увеличенную, широкую, плоскую поверхность.
В основном применяется в деревянных строениях, приборостроении, производственных областях, машиностроении.
Купить DIN 440

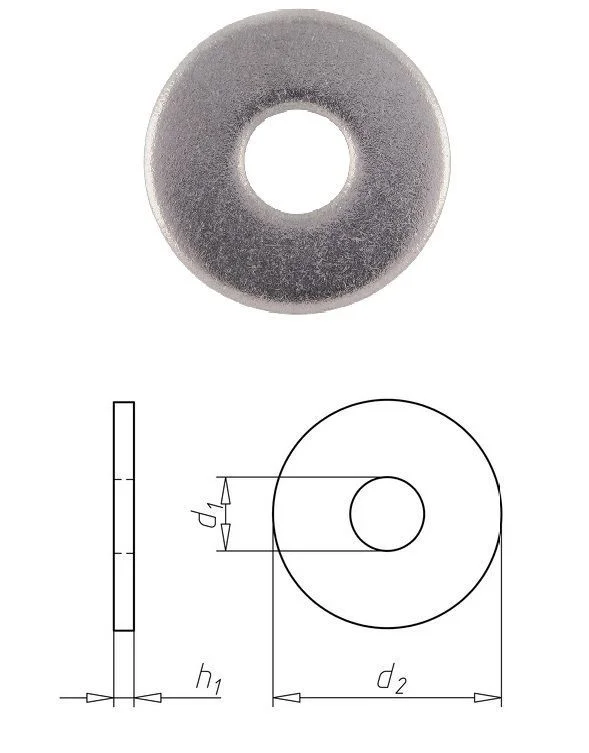

Размеры шайбы din 440
| d | d1 | d2 | s |
|---|---|---|---|
| M5 | 5.5 | 18.0 | 2.0 |
| M6 | 6.6 | 22.0 | 2.0 |
| M8 | 9.0 | 28.0 | 3.0 |
| M10 | 11.0 | 34.0 | 3.0 |
| M12 | 13.5 | 44.0 | 4.0 |
| M16 | 17.5 | 56.0 | 5.0 |
| M20 | 22.0 | 72.0 | 6.0 |
| d | d1 | d2 | h | |
|---|---|---|---|---|
| M5 | 3/16" | 5.5 | 18 | 2 |
| M6 | 6.6 | 22 | 2 | |
| М7 | 1/4" | 7.6 | 24 | 2 |
| M8 | 5/16" | 9 | 28 | 3 |
| M10 | 3/8" | 11 | 34 | 3 |
| M12 | 7/16" | 13.5 | 44 | 4 |
| 1/2" | 13.5 | 44 | 4 | |
| М14 | 15.5 | 50 | 4 | |
| M16 | 5/8" | 17.5 | 56 | 5 |
| М18 | 20 | 60 | 5 | |
| M20 | 3/4" | 22 | 72 | 6 |
| M22 | 7/8" | 24 | 80 | 6 |
| M24 | 1" | 26 | 85 | 6 |
| M27 | 30 | 98 | 6 | |
| М30 | 1 1/8" | 33 | 105 | 6 |
| М33 | 1 1/4" | 36 | 115 | 8 |
| М36 | 1 3/8" | 39 | 125 | 8 |
| М39 | 1 1/2" | 42 | 140 | 10 |
| М42 | 45 | 150 | 8 | |
| М45 | 1 3/4" | 48 | 160 | 8 |
| М48 | 52 | 170 | 10 | |
| М52 | 2" | 56 | 180 | 10 |
| d | d2 | h | a | |
|---|---|---|---|---|
| M5 | 3/16" | 18 | 2 | 5.5 |
| M6 | 22 | 2 | 6.6 | |
| M8 | 5/16" | 28 | 3 | 9 |
| M10 | 3/8" | 34 | 3 | 11 |
| M12 | 7/16" | 44 | 4 | 14 |
| M16 | 5/8" | 56 | 5 | 18 |
| M20 | 3/4" | 72 | 6 | 22 |
| M22 | 7/8" | 80 | 6 | 24 |
Обозначения:
d - размер резьбы крепёжного изделия
d1 - внутренний диаметр шайбы
d2 - наружный диаметр шайбы
h - толщина
а - ширина квадратного отверстия
