    DIN 438 Винт установочный с засверленным концом и прямым шлицем

    Оптовая цена

    Минимальная сумма заказа 2 000 рублей

    Нажимая на кнопку "Отправить", вы даете согласие на обработку персональных данных

    DIN 438

    DIN 438 Винт установочный с засверленным концом и прямым шлицем, полная резьба. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.

    Стандарт DIN 438 соответствует ГОСТ 1477-75, ISO 7436

    DIN 438 Винт установочный с засверленным концом и прямым шлицем, полная резьба, ГОСТ 1477-75, ISO 74

    Описание: DIN 438 Винт установочный с засверленным концом и прямым шлицем, полная резьба. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.

    Материалы:

    • Сталь: 14Н
    • Сталь с покрытием: гальваническая оцинковка
    • Нержавеющая сталь А2, А4
    • Цветные металлы, сплавы, пластик: латунь.

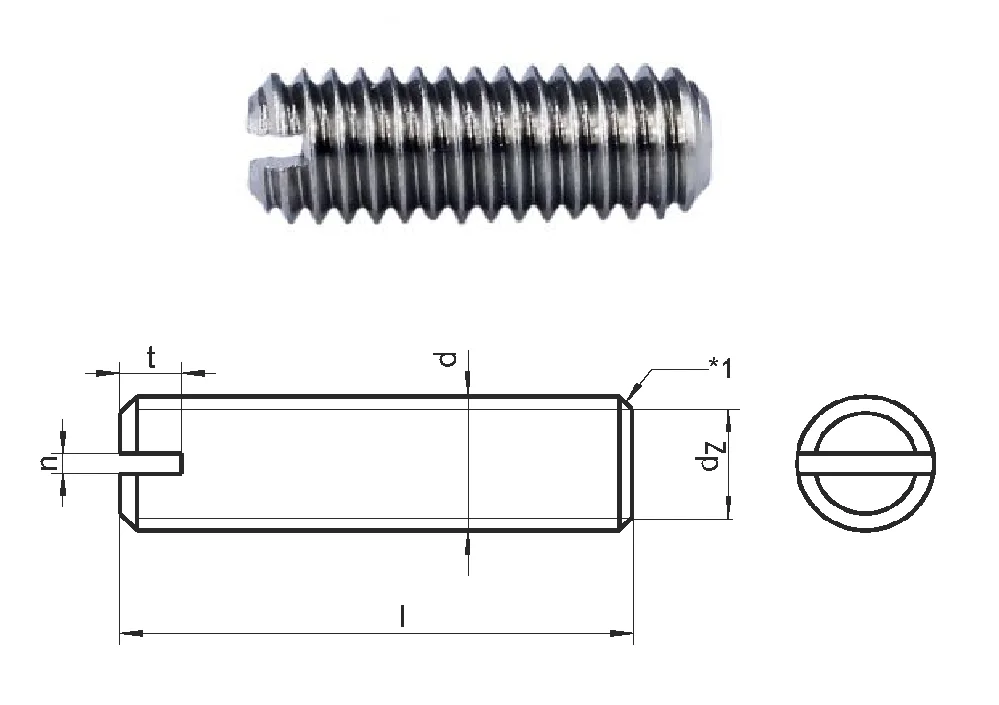

    Размеры установочных винтов DIN 438 в мм:

    dz макс. 1.4 2 2.5 3 5 6
    n 0.4 0.6 0.8 1 1.2 1.6
    t мин. 0.8 1.12 1.28 1.6 2 2.4
    l d
    M3 M4 M5 M6 M8 M10
    3
    4
    5
    6
    8
    10
    12
    14
    16
    18
    20
    22
    25
    28
    30
    35
    40

    Таблица размеров установочных винтов с внутренним конусом DIN 438 (ISO 7436) в мм

    d M3 M4 M5 М6 М8 М10
    P 0,5 0,7 0,8 1 1,2 1,6
    dz 1,4 2 2,5 3 5 6
    n 0,4 0,6 0,8 1 1,2 1,6
    t 0,8 1,12 1,28 1,6 2 2,4
    l мин. 3 4 5 5 8 10
    макс. 25 25 30 35 40 40

    Обозначения:

    d - номинальный диаметр резьбы
    df - внутренний диаметр резьбы
    P - шаг резьбы
    dz - диаметр внутреннего конуса, макс.
    n - ширина шлица
    t - глубина шлица винта
    l - длина винта
