Шайба DIN 434 характерна тем, что применяется вместе со швеллерами, усиливая их возможности противостоять различным силовым нагрузкам. В производстве, особенно в строительной отрасли, швеллеры используют для создания прочных конструкций. В производстве, особенно в строительной отрасли, швеллеры используют для создания прочных конструкций. Они применяются для быстрого возведения складских помещений, производственных цехов, находят применение в автомобильной отрасли и так далее. И стоит отметить, что никогда, если соблюдается технология монтажа, швеллер нужного типоразмера без din 434 не используется. И вот почему. Швеллер в теле сооружения содействует общей устойчивости и принимает на себе как осевые, так и нагрузки на изгиб. При помощи обычного крепежного болта практически невозможно добиться той центровки элемента, которая бы гасила излишние силовые воздействия на швеллер. И только при наличии 434 шайбы этого равновесия можно добиться.
DIN 434 шайба для швеллеров
Крепеж имеет своеобразную форму, отличную от других шайб. Первое, она квадратная, а второе, шайба косая. А еще имеет две проточки. Просто оригинальная деталь, способная внести свою позитивную лепту в строительный процесс. И делает это так. Если имеется уклон швеллера, то при помощи косой квадратной шайбы он нивелируется до требуемого уровня. То есть, применяя такие крепежно-корректирующие материалы, строители добиваются прекрасных результатов при монтаже металлический конструкций. Проточки играют роль, если можно так сказать, зацепщика за швеллер. Именно они не дают шайбе проворачиваться в гнезде. И, конечно, болту, которым скреплены швеллеры друг с другом. Квадратная проточная шайба, с клином в 8 градусов, вместе с болтами, шпильками содействует прочности конструктивного элемента, обеспечивая долговечность сооружения. Шайбы изготавливают из стали

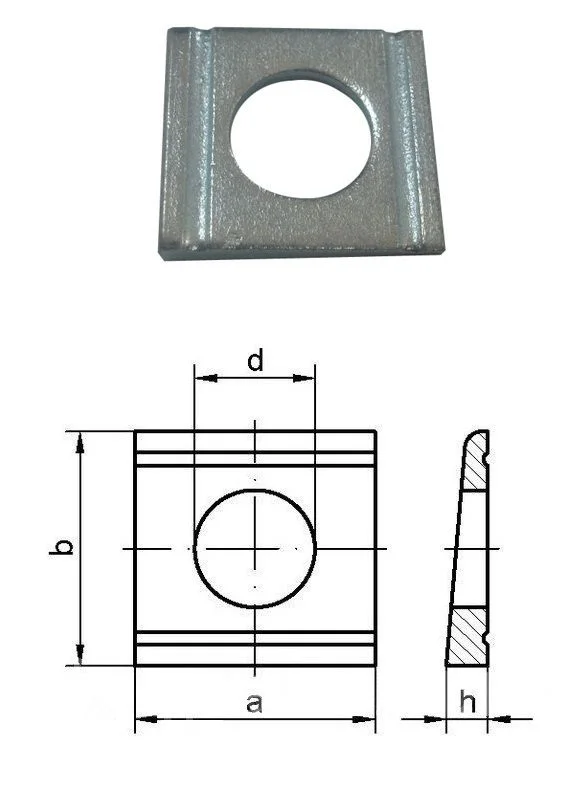

Размеры шайбы стандарта DIN 434, в мм
Шайба для швеллеров ДИН 434 и ее основные размеры представлены в следующей таблице:
| d | d | a | b |
|---|---|---|---|
| M8 | 9 | 22 | 22 |
| M10 | 11 | 22 | 22 |
| M12 | 14 | 26 | 30 |
| M16 | 18 | 32 | 36 |
| M20 | 22 | 44 | 50 |
| M24 | 26 | 56 | 56 |
| M27 | 30 | 56 | 56 |
| d | d1 | a | b | h | |
|---|---|---|---|---|---|
| М8 | 5/16" | 9 | 22 | 22 | 3.8/2 |
| M10 | 3/8" | 11 | 22 | 22 | 3.8/2 |
| M12 | 7/16" | 13.5 | 26 | 30 | 4.9/2.5 |
| 1/2" | 13.5 | 26 | 30 | 4.9/2.5 | |
| M16 | 5/8" | 17.5 | 32 | 36 | 5.9/3 |
| M20 | 3/4" | 22 | 40 | 44 | 7/3.5 |
| М22 | 7/8" | 24 | 44 | 50 | 8/4 |
| M24 | 26 | 56 | 56 | 8.5/4 | |
| 1" | 26 | 56 | 56 | 8.5/4 | |
| М27 | 30 | 56 | 56 | 8.5/4 | |
| М30 | 1 1/8" | 33 | 62 | 62 | 9/4 |
Обозначения:
d - размер резьбы болтов, гаек
d1 - внутренний диаметр шайбы
a, b - размеры сторон шайбы
h - высота
