DIN 427 Винт установочный (штифт резьбовой) с неполной резьбой, плоским концом и прямым шлицем. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.
DIN 427 Винт установочный (штифт резьбовой) с неполной резьбой, плоским концом и прямым шлицем
Стандарт DIN 427 соответствует ГОСТ 18746-80, EN ISO 2342.
Описание: DIN 427 Винт установочный (штифт резьбовой) с неполной резьбой, плоским концом и прямым шлицем. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.
Материалы:
- Сталь: 5.8, 14Н
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь А2, А4
- Цветные металлы, сплавы, пластик: латунь.

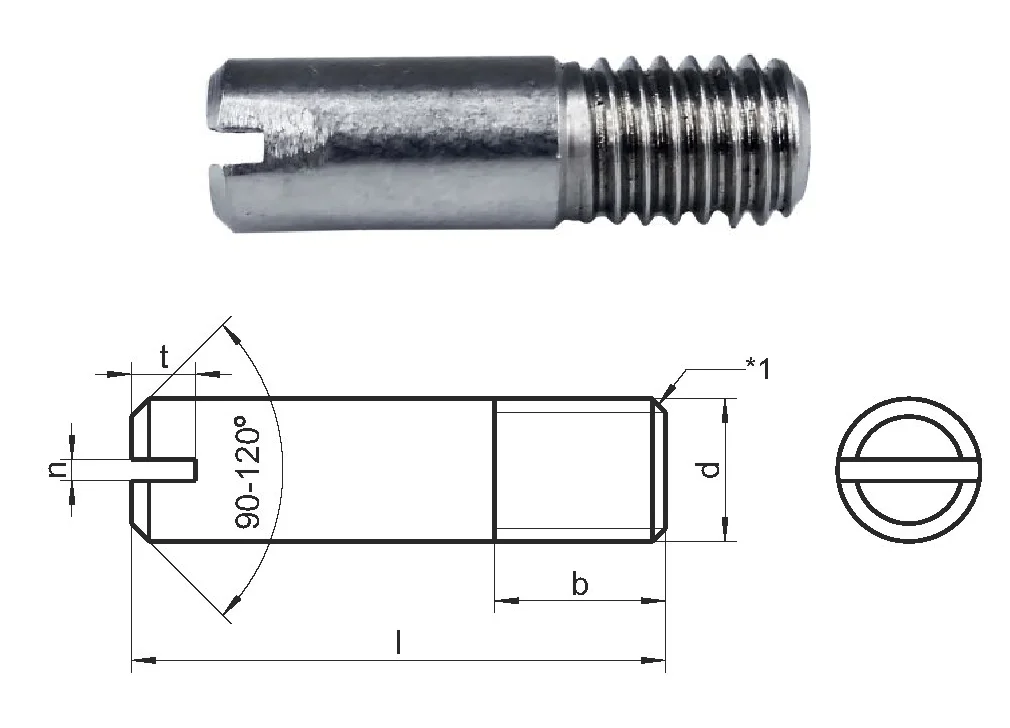

Размеры установочных винтов (резьбовых штифтов) DIN 427 в мм:
| b | 3.6 | 4.8 | 6 | 7.2 | 9.6 | 12 |
|---|---|---|---|---|---|---|
| n | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 |
| t мин. | 0.8 | 1.12 | 1.28 | 1.6 | 2 | 2.4 |
| t макс. | 1.05 | 1.42 | 1.63 | 2 | 2.5 | 3 |
| l | d | |||||
| M3 | M4 | M5 | M6 | M8 | M10 | |
| 6 |
|
|||||
| 8 |
|
|
|
|||
| 10 |
|
|
|
|||
| 12 |
|
|
|
|
||
| 16 |
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
| 25 |
|
|
|
|
|
|
| 30 |
|
|
|
|
|
|
| 35 |
|
|
|
|
|
|
| 40 |
|
|
|
|
|
|
| 45 |
|
|||||
| d | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | М6 | М8 | М10 | М12 | М16 | М20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,75 | 2 | 2,5 | |
| b | 1,9 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | 6 | 7,2 | 9,6 | 12 | 14 | 18 | 22 | |
| n | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 | |
| t | 0,56 | 0,64 | 0,72 | 0,8 | 0,96 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 4 | |
| l | мин. | 4 | 5 | 5 | 6 | 8 | 8 | 10 | 12 | 14 | 16 | 20 | 30 | 35 |
| макс. | 6 | 8 | 10 | 12 | 14 | 14 | 20 | 25 | 30 | 35 | 60 | 60 | 60 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
b - длина резьбы
n - ширина шлица
t - глубина шлица винта
l - длина винта
