DIN 404 Винт с увеличенной цилиндрической головкой со сферой, с двумя радиальными отверстиями, прямой шлиц. Материалы: * Сталь 5.8, * Сталь с покрытием: гальваническая оцинковка, * Нержавеющая сталь: А2, А4.
Стандарт DIN 404
Описание: DIN 404 Винт с увеличенной цилиндрической головкой со сферой, с двумя радиальными отверстиями, прямой шлиц.
Материалы:
- Сталь 5.8
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2, А4.

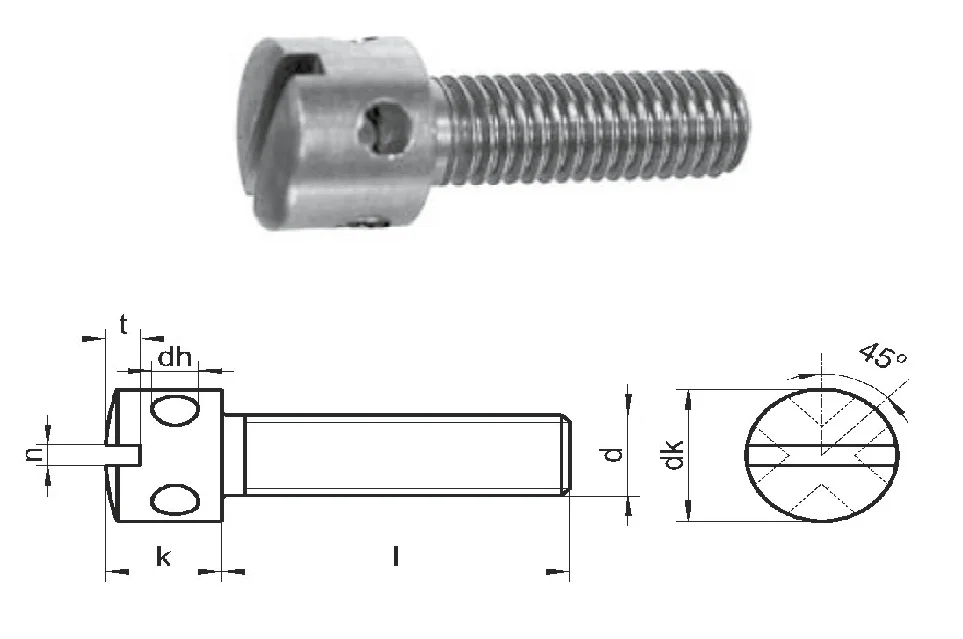

Размеры винтов с цилиндрической головкой DIN 404 в мм:
| b | 19 | 22 | 25 | 28 |
|---|---|---|---|---|
| dk | 5.5 | 7 | 8.5 | 10 |
| dh | 1.5 | 2 | 2.5 | 3 |
| k | 4 | 5 | 6.5 | 8 |
| l | d | |||
| M3 | M4 | M5 | M6 | |
| 4 |
|
|||
| 5 |
|
|||
| 6 |
|
|
||
| 8 |
|
|
|
|
| 10 |
|
|
|
|
| 12 |
|
|
|
|
| 16 |
|
|
|
|
| 20 |
|
|
|
|
| 25 |
|
|
|
|
| 30 |
|
|
|
|
| d | M3 | M4 | M5 | M6 | |
| P | 0,5 | 0,7 | 0,8 | 1 | |
| dk | 5,5 | 7 | 8,5 | 10 | |
| k | 4 | 5 | 6,5 | 8 | |
| n | 0.8 | 1 | 1,2 | 1,6 | |
| t | 1 | 1,4 | 1,7 | 2,2 | |
| dh | 1,5 | 2 | 2,5 | 3 | |
| w | 1,5 | 2 | 2,5 | 3 | |
| b | 19 | 22 | 25 | 28 | |
| l | мин. | 4 | 5 | 6 | 8 |
| макс. | 30 | 40 | 50 | 50 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр цилиндрической головки винта
k - высота головки винта
n - ширина шлица винта
t - глубина шлица, мин.
dh - диаметр радиальных отверстий в головке
w - расстояние от центра отверстия до торца головки
b - длина резьбы винта, макс.
l - длина винта
