Гайки-барашек используются для часто разбираемых соединений с небольшими нагрузками. Гайки-барашек имеют плоские выступающие элементы для передачи крутящего момента и затягиваются вручную без ключа. Аналог: ГОСТ 3032
DIN 315 Гайка-барашек
Гайки-барашек используются для часто разбираемых соединений с небольшими нагрузками. Гайки-барашек имеют плоские выступающие элементы для передачи крутящего момента и затягиваются вручную без ключа.
Область применения
Гайки-барашек используются для часто разбираемых соединений с небольшими нагрузками. Гайки-барашек имеют плоские выступающие элементы для передачи крутящего момента и затягиваются вручную без ключа.

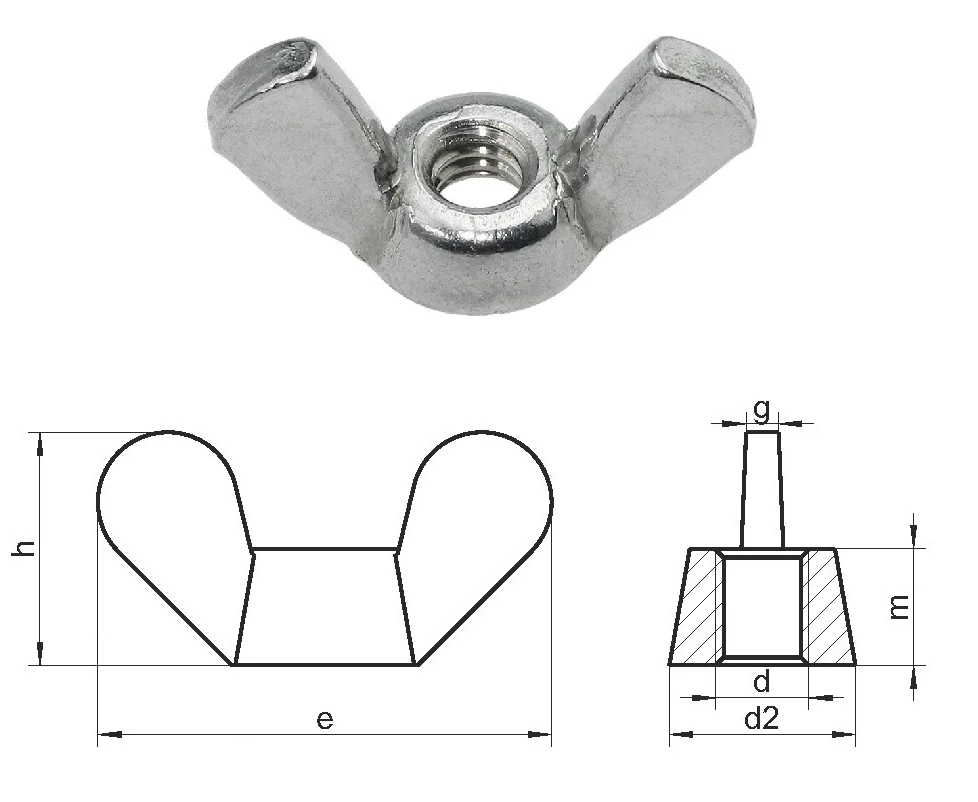

Размеры гаек-барашек DIN 315 в мм
| d | e мин. | h мин. | m мин. | |
|---|---|---|---|---|
| DIN 315, Гайка-барашек | M4 | 18 | 8.5 | 3.2 |
| DIN 315, Гайка-барашек | M5 | 24 | 11 | 4 |
| DIN 315, Гайка-барашек | M6 | 30 | 15 | 5 |
| DIN 315, Гайка-барашек | M8 | 36 | 18 | 6.5 |
| DIN 315, Гайка-барашек | M10 | 48 | 23 | 8 |
| DIN 315, Гайка-барашек | M12 | 62 | 31 | 10 |
| DIN 315, Гайка-барашек | M16 | 70 | 35 | 13 |
| DIN 315, Гайка-барашек | M20 | 86 | 44 | 16 |
