T-болт с T-образной головкой для пазов DIN 261. Неполная метрическая резьба от М6 до М24, длина т-болта от 25 до 200 мм.
Описание крепежа: DIN 261 Болт к пазам T-образный с неполной резьбой, стальной.
Материалы:
- Сталь: 4.6 (класс прочности для болтов)
Размеры болтов к пазам DIN 261: диаметр резьбы от М8 до М48, длина от 40 до 540 мм.
Таблица размеров и характеристик Т-болтов для пазов DIN 261 в мм
P | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
k | 5.5 | 7 | 8 | 10.5 | 13 | 15 |
n | 8 | 10 | 12 | 16 | 20 | 24 |
m | 18 | 21 | 26 | 30 | 36 | 43 |
b1 | 22 | 26 | 30 | 38 | 46 | 54 |
b2 | - | - | - | 44 | 52 | 60 |
l | d | |||||
M8 | M10 | M12 | M16 | M20 | M24 | |
25 | + | + | + | |||
30 | + | + | + | + | ||
35 | + | + | + | + | ||
40 | + | + | + | + | + | |
45 | + | + | + | + | + | |
50 | + | + | + | + | + | + |
55 | + | + | + | + | + | + |
60 | + | + | + | + | + | + |
65 | + | + | + | + | + | + |
70 | + | + | + | + | + | + |
75 | + | + | + | + | + | + |
80 | + | + | + | + | + | + |
85 | + | + | + | + | + | + |
90 | + | + | + | + | + | + |
95 | + | + | + | + | + | + |
100 | + | + | + | + | + | + |
110 | + | + | + | + | + | + |
120 | + | + | + | + | + | + |
130 | + | + | + | + | + | |
140 | + | + | + | + | ||
150 | + | + | + | + | ||
160 | + | + | + | |||
170 | + | + | + | |||
180 | + | + | + | |||
190 | + | + | + | |||
200 | + | + | + |

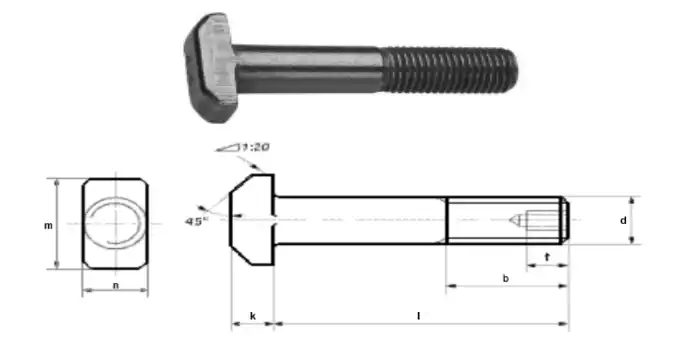

Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
k - высота головки
n - диаметр окружности, вписанной в головку Т-болта
m - ширина головки
b1 - длина резьбы для l ≤ 120 мм
b2 - длина резьбы для 120 < l ≤ 200 мм
l - длина стержня Т- образного болта
