В большом семействе шайб особое место занимает шайба тарельчатая DIN 2093, которая выделяется среди аналогичных металлических изделий конструктивными особенностями. Специальная шайба внешне напоминает обыкновенную суповую тарелку, вместо дна которой имеется отверстие под определенный размер болта, винта или шпильки. Необыкновенная форма метиза создает ей упругий, сопротивляющийся силовому воздействию, момент. То есть, шайба, подложенная под шляпку болта или гайку, постоянно пружинит и тем самым препятствует их отвинчиванию. Применяется во многих производящих отраслях, а также в строительстве и приборостроении. Применение бывает обычное и пакетное. В последнем случае под винты, болты, гайки подкладываются две тарельчатые шайбы, сложенные друг к другу широкими краями. Такой способ применения усиливает прижим одной плоскости к другой и практически не передает вибрацию на крепежные элементы. Может быть и наоборот, но во всех случаях шайбы работают на сжатие.
DIN 2093 шайба тарельчатая
Для производства шайбы DIN 2093, которая полностью отвечает требованиям и отечественного Государственного стандарта 3057, используют пружинную сталь, а также стали А 4 и А 2 нержавеющую или стали с оцинковкой, осуществленной при помощи механического способа. Для соединения важных узлов, металлических плоскостей и деталей применяют сталь пружинную, которая обладает модулем упругости Е=206000 Н/мм². Такая сталь может быть покрыта антикоррозийными составами или без них. Это зависит от условий применения металлического крепежного элемента. Метизными предприятиями страны изготавливается в вариантах А (усиленная тарельчатая шайба), вариантах В (нормальная) и в варианте С (облегченный тип). Шайбы, которые работают на сжатие, используют в качестве крепежа стопроцентно исключает самопроизвольное рассоединению скрепленных конструктивных элементов во время работы и вибрационного воздействия на узел. Всегда в достаточном количестве
Купить шайбу DIN 2093
В компании "Трайв-Комплект", которая много лет является поставщиком метизов многим компаниям Российской Федерации и СНГ, всегда в наличии пружинные шайбы. Если вам нужно купить шайбу DIN 2093 позвоните нам по телефону +7(812)313-22-80 и наши менеджеры помогут вам выбрать подходящие шайбу по самым низким ценам в Санкт-Петерубрге.
Стандарт DIN 2093 соответствует ГОСТ 3057.
Описание: DIN 2093 Пружина (шайба) тарельчатая усиленная (исп. А), нормальная (исп. В), облегченная (исп. С).
Материалы:
- Сталь: сталь пружинная
- Сталь с покрытием: механическая оцинковка
- Нержавеющая сталь: А2, А4
- Цветные металлы, сплавы, пластик: бронза.

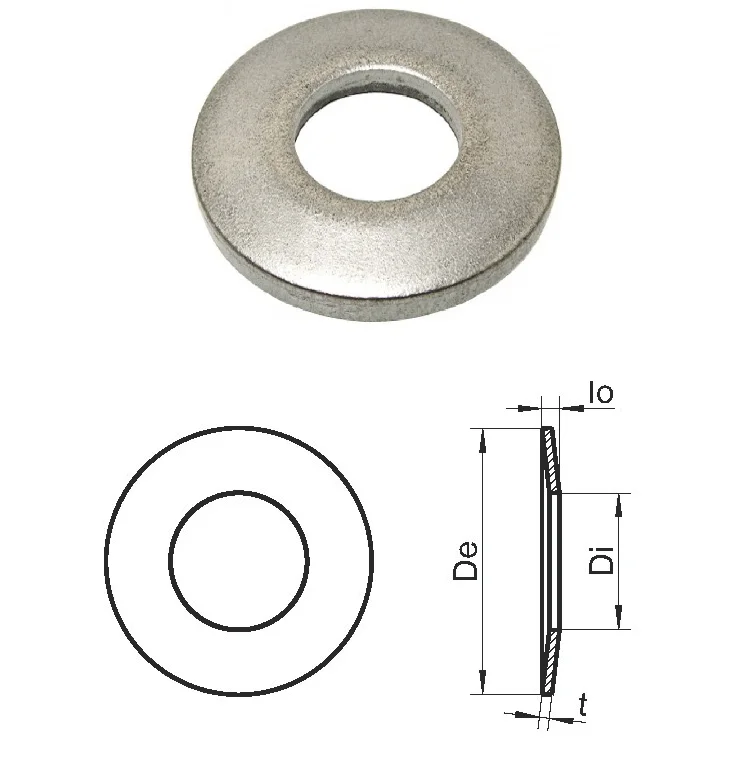

Размеры тарельчатой пружины (шайбы) DIN 2093 в мм:
| Di | De | lo | t | Серия |
|---|---|---|---|---|
| 3.2 | 6 | 0.45 | 0.3 | |
| 3.2 | 8 | 0.7 | 0.5 | |
| 4.2 | 8 | 0.55 | 0.3 | В |
| 4.2 | 8 | 0.60 | 0.4 | А |
| 4.2 | 12 | 0.85 | 0.5 | |
| 5.2 | 10 | 0.55 | 0.25 | С |
| 5.2 | 10 | 0.70 | 0.4 | В |
| 5.2 | 10 | 0.75 | 0.5 | А |
| 6.2 | 12.5 | 0.85 | 0.5 | В |
| 6.2 | 12.5 | 1.00 | 0.7 | А |
| 7.2 | 14 | 1.10 | 0.8 | А |
| 8.2 | 15 | 1.20 | 0.8 | |
| 8.2 | 16 | 0.90 | 0.4 | С |
| 8.2 | 16 | 1.05 | 0.6 | В |
| 8.2 | 16 | 1.25 | 0.9 | А |
| 8.2 | 20 | 1.35 | 0.7 | |
| 9.2 | 18 | 1.20 | 0.7 | В |
| 9.2 | 18 | 1.40 | 1 | А |
| 10.2 | 20 | 1.35 | 0.8 | В |
| 10.2 | 20 | 1.55 | 1 | А |
| 10.2 | 20 | 1.55 | 1.1 | А |
| 12.2 | 25 | 1.60 | 0.9 | В |
| 12.2 | 25 | 2.05 | 1.5 | А |
| 14.2 | 28 | 1.80 | 1 | В |
| 14.2 | 28 | 2.15 | 1.5 | А |
| 16.3 | 31.5 | 1.85 | 0.8 | С |
| 16.3 | 31.5 | 2.15 | 1.25 | В |
| 16.3 | 31.5 | 2.45 | 1.75 | А |
| 18.3 | 35.5 | 2.25 | 1.25 | В |
| De | Di | t |
|---|---|---|
| 8 | 3.2 | 0.3; 0.4; 0.5 |
| 8 | 4.2 | 0.2; 0.3; 0.4 |
| 10 | 3.2 | 0.3; 0.4; 0.5 |
| 10 | 4.2 | 0.4; 0.5; 0.6 |
| 10 | 5.2 | 0.25; 0.4; 0.5 |
| 12 | 4.2 | 0.4; 0.5; 0.6 |
| 12 | 5.2 | 0.5; 0.6 |
| 12 | 6.2 | 0.5; 0.6 |
| 12.5 | 6.2 | 0.35; 0.5; 0.7 |
| 14 | 7.2 | 0.35; 0.5; 0.8 |
| 15 | 5.2 | 0.4; 0.5; 0.6; 0.7 |
| 15 | 6.2 | 0.5; 0.6; 0.7 |
| 15 | 8.2 | 0.7; 0.8 |
| 16 | 8.2 | 0.4; 0.6; 0.9 |
| 18 | 6.2 | 0.4; 0.5; 0.6; 0.7; 0.8 |
| 18 | 8.2 | 0.7; 0.8; 1.0 |
| 18 | 9.2 | 0.45; 0.7; 1.0 |
| 20 | 8.2 | 0.5; 0.6; 0.7; 0.8; 0.9; 1.0 |
| 20 | 10.2 | 0.4; 0.5; 0.8; 0.9; 1.0; 1.1 |
| 22.5 | 11.2 | 0.6; 0.8; 1.25 |
| 23 | 8.2 | 0.7; 0.8; 0.9 |
| 23 | 10.2 | 0.9; 1.0 |
| 23 | 12.2 | 1.0; 1.25; 1.5 |
| 25 | 12.2 | 0.7; 0.9; 1.25; 1.5 |
| 28 | 10.2 | 0.8; 1.0; 1.25; 1.5 |
| 28 | 12.2 | 1.0; 1.25; 1.5 |
| 28 | 14.2 | 0.8; 1.0; 1.25; 1.5 |
| 31.5 | 16.3 | 0.8; 1.25; 1.5; 1.75; 2.0 |
| 31.7 | 20.4 | 0.4 |
| 34 | 12.3 | 1.0; 1.25; 1.5 |
| 34 | 14.3 | 1.25; 1.5 |
| 34 | 16.3 | 1.5; 2.0 |
| 35.5 | 18.3 | 0.9; 1.25; 2.0 |
| 40 | 14.3 | 1.25; 1.5; 1.75; 2.0 |
| 40 | 16.3 | 1.5; 1.75; 2.0 |
| 40 | 18.3 | 2.0 |
| 40 | 20.4 | 1.0; 1.5; 2.0; 2.25; 2.5 |
| 45 | 22.4 | 1.25; 1.75; 2.5 |
| 46.5 | 30.5 | 0.6 |
| 48 | 16.3 | 1.5 |
| 50 | 18.4 | 1.25; 1.5; 2.0; 2.5; 3.0 |
| 50 | 20.4 | 2.0; 2.5 |
| 50 | 22.4 | 2.0; 2.5 |
| 50 | 25.4 | 1.25; 1.5; 2.0; 2.25; 2.5; 3.0 |
| 56 | 28.5 | 1.5; 2.0; 2.5; 3.0 |
| 60 | 20.5 | 2.0; 2.5; 3.0 |
| 60 | 25.5 | 2.5; 3.0 |
| 60 | 30.5 | 2.5; 2.75; 3.0; 3.5 |
| 63 | 31.0 | 1.8; 2.5; 3.0; 3.5 |
| 70 | 24.5 | 3.0; 3.5 |
| 70 | 25.5 | 2.0 |
| 70 | 30.5 | 2.5; 3.0 |
| 70 | 35.5 | 3.0; 3.5; 4.0 |
| 70 | 40.5 | 4.0; 5.0 |
| 71 | 36 | 2.0; 2.5; 4.0 |
| 80 | 30.5 | 2.5 |
| 80 | 31 | 3.0; 4.0 |
| 80 | 36 | 3.0 |
| 80 | 41 | 3.0; 4.0; 5.0 |
| 90 | 46 | 2.5; 3.5; 5.0 |
| 100 | 41 | 4.0; 5.0 |
| 100 | 51 | 2.7; 3.5; 4.0; 5.0; 6.0; 7.0 |
| 112 | 57 | 3.0; 4.0; 6.0 |
| 125 | 51 | 4.0; 5.0; 6.0 |
| 125 | 61 | 5.0; 6.0; 8.0 |
| 125 | 64 | 3.5; 5.0; 6.0; 7.0; 8.0 |
| 125 | 71 | 6.0; 8.0; 10.0 |
| 140 | 72 | 3.8; 5.0; 8.0 |
| 150 | 61 | 5.0; 6.0; 7.0 |
| 150 | 71 | 6.0; 8.0 |
| 150 | 81 | 8.0; 10.0 |
| 160 | 82 | 4.3; 6.0; 10.0; 11.0 |
| 180 | 92 | 4.8; 6.0; 10.0; 13.0 |
| 200 | 82 | 8.0; 10.0; 12.0 |
| 200 | 92 | 10.0; 12.0; 14.0 |
| 200 | 102 | 5.5; 8.0; 10.0; 12.0; 14.0 |
| 200 | 112 | 12.0; 14.0; 16.0 |
| 225 | 112 | 6.5; 8.0; 12.0 |
| 250 | 127 | 10.0; 14.0 |
| De | Di | t |
|---|---|---|
| 8 | 3.2 | 0.5 |
| 8 | 4.2 | 0.3; 0.4 |
| 10 | 5.2 | 0.4; 0.5 |
| 12.5 | 6.2 | 0.5; 0.7 |
| 15 | 8.2 | 0.8 |
| 16 | 8.2 | 0.6; 0.9 |
| 18 | 9.2 | 0.7; 1.0 |
| 20 | 8.2 | 0.5 |
| 20 | 10.2 | 0.6; 0.8; 0.9; 1.0; 1.1 |
| 25 | 12.2 | 0.9; 1.5 |
| 28 | 14.2 | 1.0; 1.5 |
| 31.5 | 16.3 | 1.25; 1.75; 2.0 |
| 35.5 | 18.3 | 1.25; 2.0 |
| 40 | 20.4 | 1.5; 2.0; 2.25 |
t ≤ 2 мм - сталь 1.4310 или 1.4568; t > 2 мм - сталь 1.4568
Обозначения:
De - наружный диаметр тарельчатой пружины
Di - внутренний диаметр
t - толщина
lo - высота пружины в свободном состоянии
