DIN 186 Болт к пазам станочным обработанным

Болты DIN 186, которые крепятся к станочным пазам, имеют Т-образную шляпку, а также квадратный подголовник. Бывают с полной метрической резьбой и неполной. Размер метрической резьбы максимальный бывает М48, а минимальный М6. Длина болтов находится в метрических координатах от 30 миллиметров до 200 миллиметров. Для крепежных материалов, которые используются в станкостроении, требуется особенно качественные материалы, способные сопротивляться истиранию. Они должны обладать особой износостойкостью, а также быть долговечными. Для изготовления таких метизов, которые работают в пазах, применяют стали класса прочности от 4.8 до 12,9. В принципе, они подходят для производства и других болтов.

Материал изготовления DIN 186

Поскольку пазовые болты работают в агрессивных средах, то они подвергаются дополнительной обработке. То есть, требуется цинковое покрытие, которое наносится на сталь методом гальваники или термодиффузии. Во многих случаях используют и нержавеющие стали А4 и А2.

Метизы полностью соответствуют немецкому 186 DIN стандарту и отечественному ГОСТу 13152-67. Это уникальный по своей форме крепежный винтовой материал, поскольку имеет неполную форму шляпки. Именно благодаря этому крепеж прекрасно работает на столах металлообрабатывающих и других видов станков, которые снабжены Т-видными пазами. Востребование этих метизов на станкостроительных предприятиях огромное. Заказы на их изготовление получают только хорошо оснащенные метизные предприятия, имеющие хорошую репутацию в стране. В этой связи необходимо отметить, что и по линии импорта в страну поступают приличные партии этих металлических крепежных изделий. Обычно из Германии, Франции, Швеции, Японии и так далее. Продукция сертифицирована национальными контрольными учреждениями. В Российской Федерации импортные метизы адаптированы к отечественным сертификационным требованиям.

Купить DIN 186

Наша компания на складе всегда держит в запасе большие партии Т-образных крепежных метизов для станкостроения и других производственных сфер. Цены на них сформированы исходя из стоимости металла, а также качества метизного материала. Для клиентов, закупающих большие партии этой продукции, ждут приятные ценовые скидки.

Стандарт DIN 186 соответствует ГОСТ 13152

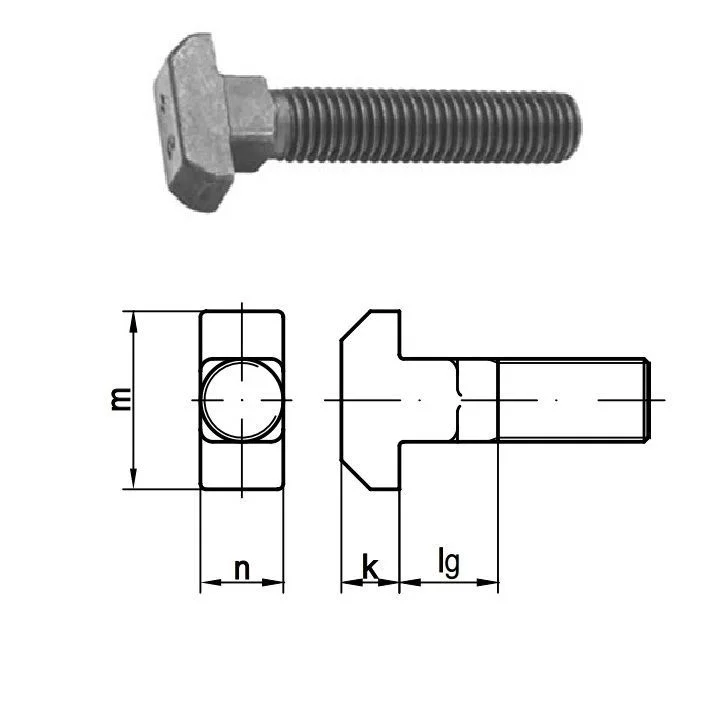

Описание крепежа: DIN 186 Болт к пазам станочным обработанным с прямоугольной Т-образной головкой и квадратным подголовником, форма А, неполная резьба.

Материалы:

Сталь: 3.6, 4.6 (класс прочности для болтов)
Сталь с покрытием: гальваническая оцинковка
Нержавеющая сталь: А2, А4.

Размеры болтов к пазам станочным DIN 186 в мм

I	d
b	22	26	30	38	46
k	5.5	7	8	10.5	13
n	8	10	12	16	20
m	18	21	26	30	36
I	M8	M10	M12	M16	M20
30
35
40
45
50
55
60
65
70
75
80
90
100
110
120
140

Таблица размеров и характеристик болтов к пазам станочным DIN 186 в мм

	d
P	1	1,25	1,5	1,75	2	2,5	3
k	4,5	5.5	7	8	10.5	13	15
n	6	8	10	12	16	20	24
m	16	18	21	26	30	36	43
b₁	18	22	26	30	38	46	54
b₂	-	-	-	-	44	52	60
	M6	M8	M10	M12	M16	M20	M24
l	Вес болтов, 1000 шт. в килограммах
30	9,9	18,2	30
40	12,1	20,2	35	55,1
50	14,3	24,2	40,6	62,3	117
60	16,5	28,2	46,8	71,1	130	220
70		32,2	53	78,9	145	240	377
80		36,2	59,2	88,7	161	262	407
90			65,4	97,6	177	287	437
100			71,6	106	193	302	467
120				124	225	351	538
140					257	401	618
160					289	450	689
180						500	760
200						550	831

Обозначения:

d - номинальный диаметр резьбы
P - шаг резьбы
k - высота головки
n - диаметр окружности, вписанной в головку болта
m - ширина головки
b₁ - длина резьбы для l ≤ 120 мм
b₂ - длина резьбы для 120 < l ≤ 200 мм
l - длина стержня болта
